wifi蓝牙配适器后面4pin+9针USB接头的线叫什么线

USB4跟线主板9针怎么接线法插线

USB4跟线主板9针接线法步骤如下：

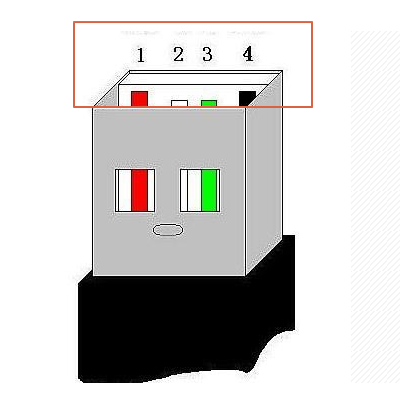

1.第一步，查看常见的usb插头对应接线图，如下图。

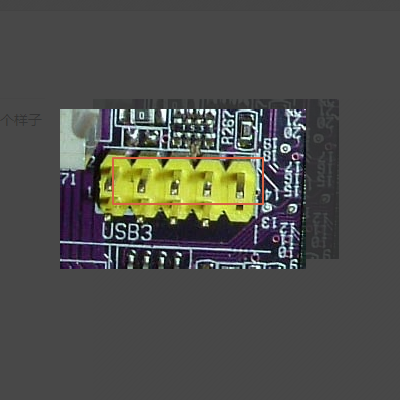

2.第二步，找到主板USB针座的位置，如图有9个针头。

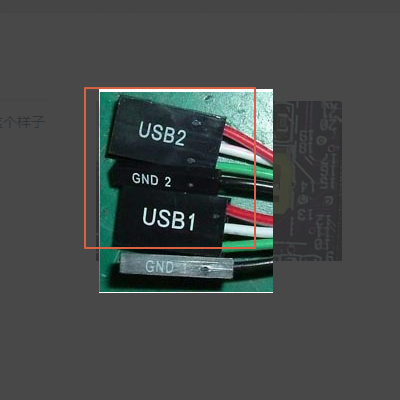

3.第三步，查看4跟线的USB插头。

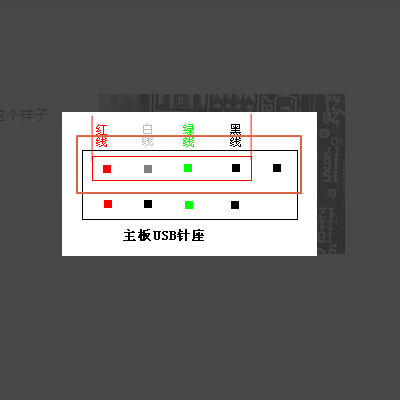

4.第四步，按照接线图进行接线操作。红色的线条代表USB插头,下面的长方形代表针座，4根线按颜色对号插上就对了。

USB接口上的四根线各是什么意义

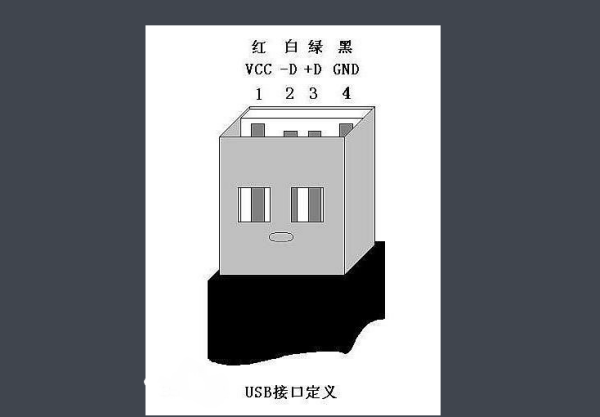

USB接口四根线一般的排列方式是：红（USB电源）白（数据线负）绿（数据线正）黑（地线）从左到右。

红色代表USB电源： 标有－VCC、Power、5V、5VSB字样。白色代表USB数据线：（负）－DATA-、USBD-、PD-、USBDT-。绿色代表USB数据线：（正）－DATA+、USBD+、PD+、USBDT+。黑色代表地线： GND、Ground。

红 白 绿 黑 是标准的配线颜色，分别对应1、2、3、4引脚。四根线分别是 1-电源 2-数据 3-数据 4-电源。一般的排列方式是：红白绿黑从左到右。USB是一种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是不要把正负极弄反，否则会烧掉USB设备或者电脑的南桥芯片。

扩展资料：

接口相关的种类：

1、B-5Pin：这种接口可以说是最常见的一种接口了，由于防误插性能出众，体积也比较小巧，所以正在赢得越来越多的厂商青睐，广泛出如今读卡器、MP3、数码相机以及移动硬盘上。

2、B-4Pin：Mini B型4Pin还有一种形式，那就是Mini B型4Pin Flat。顾名思义，这种接口比Mini B型4Pin要更加扁平，在设备中的应用也比较广泛。

3、B-8Pin：Mini B型8Pin Round这种接口和前面的普通型比起来，就是将原来的D型接头改成了圆形接头，并且为了防止误插在一边设计了一个凸起。

参考资料来源：百度百科-USB接口

参考资料来源：百度百科-usb线

连接到主板的USB四根线怎么插在主板上那个九针端子上

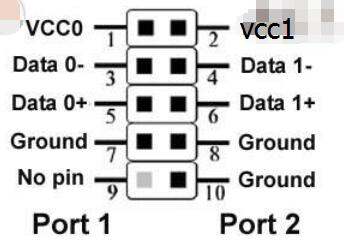

1、九针usb接线的定义如图：

2、USB的4跟线会有标记，例如：

四条线的定义：
5V：负责供应电流给USB设备
两条DATE线：负责数据传输及交换
ground:地线。

如图所示：GROUND可以接到第八针或者第十针，D+接到第六针，D-接到第4针，+5V接到第二针。这样usb4根线就连接完成，usb即可使用。

（4线）USB转串口线(COM)九针串口电线接法

USB口是4线，中间两根是数据线，边上两根是电源线。

九针串口没有电源线，九针串口公头对着自己，上5下4。第2、3针是数据线，第5针接地（0V），没有电源线。

通常 用 交叉 的 3线串口

A端 Tx----B 端Rx

A端 Rx----B 端Tx

A端 Gnd----B 端Gnd

用直通的转接线，有双母，双公，公对母。如果有头，可以接线，一一对应。

扩展资料：

COM1公头2——数据线母头2——数据线母头3——COM2公头3

3——数据线母头3——数据线母头2——COM2公头2

5——数据线母头5——数据线母头5——COM2公头5

连接两计算机COM口的数据线两头都是母头，且内部引脚进行了交叉。数据线连接的结果使得外部的两个计算机COM口数据引脚也进行了交叉：即：二三交叉，五五相连。这样就实现了两台计算机之间的COM口进行异步全双工的串口通信方式。

参考资料来源：百度百科-九针串口

USB转9针串口线 什么用处

该接口可用在只有USB口但没有RS232串口的电脑，如多数的笔记本电脑，用来连接带有串口的设备，如串口的读卡器、网络设备如路由器的配置串口、UNIX 机的终端、传统的 modem 设备等。
