单片机最小系统采用什么电路报警电路的工作原理

电脑 2023-03-26

求解:简述51单片机最小系统的工作原理

5V电源:给系统供电。 复位电路:程序跑飞时复位电路可以使程序从新执行,相当于电脑的重启。 晶振:给单片机运行提供时钟。比如电脑的2.2GHz频率。 EA接高电平:表示运行内部程序存储器下载的程序。 P0口接排阻:P0口开漏结构,使用时一般接排阻拉高电平。

单片机小系统的原理是什么

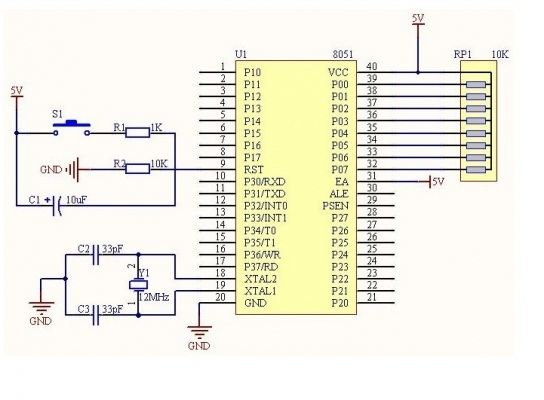

单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统. 对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路. 说明 复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.一般教科书推荐C 取10u,R取8.2K.当然也有其他取法的,原则就是要让RC组合可以在RST脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路

单片机最小系统原理描述,原理图,以及电路说明

51单片机最小系统电路介绍

1.51单片机最小系统复位电路的极性电容C1的大小直接影响单片机的复位时间,一般采用10~30uF,51单片机最小系统容值越大需要的复位时间越短。

2.51单片机最小系统晶振Y1也可以采用6MHz或者11.0592MHz,在正常工作的情况下可以采用更高频率的晶振,51单片机最小系统晶振的振荡频率直接影响单片机的处理速度,频率越大处理速度越快。

3.51单片机最小系统起振电容C2、C3一般采用15~33pF,并且电容离晶振越近越好,晶振离单片机越近越好4.P0口为开漏输出,作为输出口时需加上拉电阻,阻值一般为10k。

设置为定时器模式时,加1计数器是对内部机器周期计数(1个机器周期等于12个振荡周期,即计数频率为晶振频率的1/12)。计数值N乘以机器周期Tcy就是定时时间t。

设置为计数器模式时,外部事件计数脉冲由T0或T1引脚输入到计数器。在每个机器周期的S5P2期间采样T0、T1引脚电平。当某周期采样到一高电平输入,而下一周期又采样到一低电平时,则计数器加1,更新的计数值在下一个机器周期的S3P1期间装入计数器。由于检测一个从1到0的下降沿需要2个机器周期,因此要求被采样的电平至少要维持一个机器周期。当晶振频率为12MHz时,最高计数频率不超过1/2MHz,即计数脉冲的周期要大于2ms。

标识符号地址寄存器名称

P30B0HI/O口3寄存器

PCON87H电源控制及波特率选择寄存器

SCON98H串行口控制寄存器

SBUF99H串行数据缓冲寄存器

TCON88H定时控制寄存器

TMOD89H定时器方式选择寄存器

TL08AH定时器0低8位

TH08CH定时器0高8位

TL18BH定时器1低8位

TH18DH定时器1高8位

单片机【最小系统】的组成及原理

1,单片机的最小系统,至少包含最简单的人机对话平台,其中单片机周边至少有显示器件、按钮、蜂鸣器、电源等。人机对话平台哪怕只有1个指示灯和1个按钮也算。 2,单片机的程序用专门的工具下载,将在PC软件端编辑好的程序,通过专用工具编程(烧录)到单片机芯片里面。你只需要懂得怎样使用工具,而不需要知道工具的工作原理,如果要自制编程工具,其原理不是只言片语能说清楚的。具有UART功能的单片机,只需通过RS232转换芯片与电脑连接就可以进行串行通信,,单片机要与电脑通信,除了需要对单片机UART相关寄存器进行配置外,还需要编写收发数据的程序。 3,PC(电脑)端的串口驱动,可以是第3方软件,也可以按实际需

51单片机最小系统原理图

我是一名单片机工程师,下面的讲解你参考一下.

.

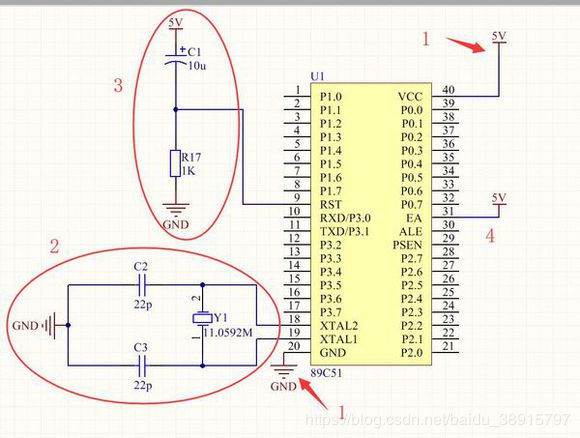

51单片机共有40只引脚.下面这个就是最小系统原理图,就是靠这四个部分,这个单片机就可以运行起来了.(看下面的数字标记,1234)

.

.

我们来一,一讲解一下:

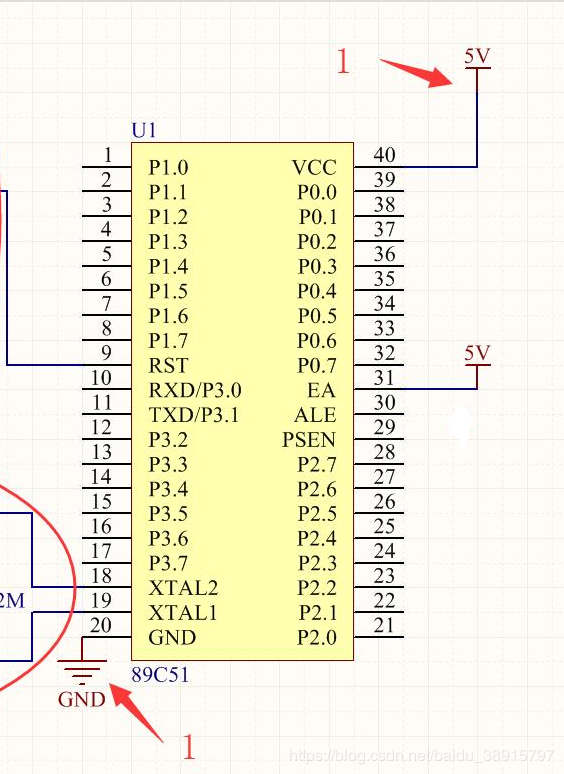

1 第一部分:电源组(标记为1的部分)

.

40脚接电源5V(右上角),

20脚接电源负极(左下角),

在单片机里面,负极也可以叫GND或者”地”,

我们在单片机的应用中,习惯说负极为”地”,上面GND就是英文ground的缩写,翻译过来就是”地”的意思.

.
.

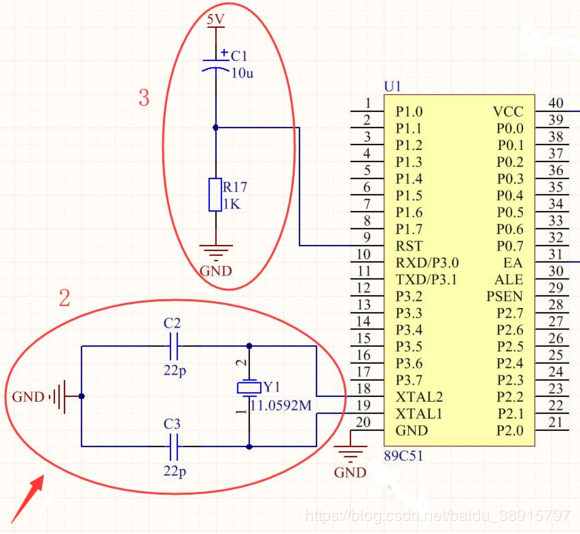

2 第二部分:晶振组(标记为2的部分)


.

11.0592M晶振Y1与单片机的18,19脚并联,因为这两只脚,就是晶振的工作引脚.

22p电容C2一端接18脚,一端接地.

22p电容C3一端接19脚,一端接地.

这两个电容,我们在10~30P之间选择都是可以的,主要作用是,过滤掉晶振部分的高频信号,让晶振工作的时候更加稳定.
.
.

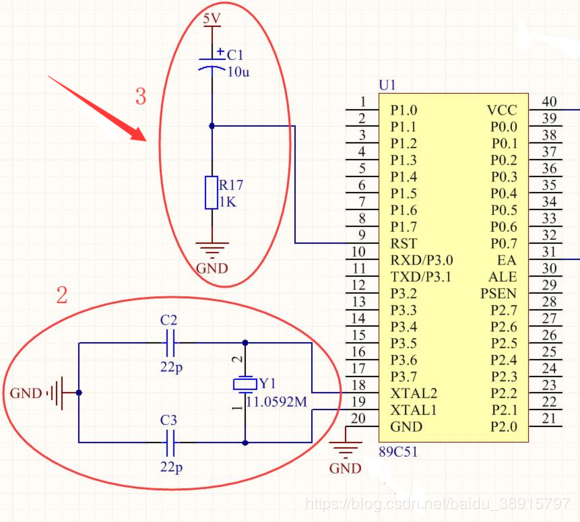

3 第三部分:复位组(标记为3的部分)

10u电容C1正极接电源5V,C1负极接单片机的复位脚,第9脚.

1K电阻R17一端接单片机的复位脚,第9脚,一端接地.

就是通过这个10u和1k,就可以让单片机一开始供电时候,单片机自动复位,从零开始执行程序,这个就是复位的概念.

.
.

4 第四部分:其它功能组(标记为4的部分)

这个脚是存储器使用选择脚,当这个脚接”地”时,那么就是告诉单片机,选择使用外部存储器,当这个脚接”5V”时,说明单片机使用内部存储器.

如果选择外部的存储器,太浪费单片机仅有的资源,所以这一脚永远接电源5V(如上图所示),使用单片机的内部存储器.

5 如果内部存储器不够容量,最多选择更高级的容量,就可以解决容量不够的问题了,就是这么简单

.

一天入门51单片机:点我学习

.

我是岁月哥,愿你学习愉快!
