图中的键槽如何用SW快速阵列出来?

电脑 2023-04-15

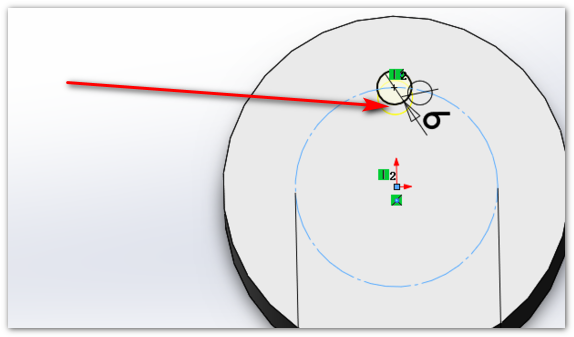

图中槽用SW怎么画出来,求大神指教

首先一个比较常用,也是比较笨的办法就是用sw中的草图拉伸命令,另外还有一个方法就是用插入-特征中的键槽去画。

solidworks画键槽怎么画?

请参照以下步骤在solidworks软件中画键槽。

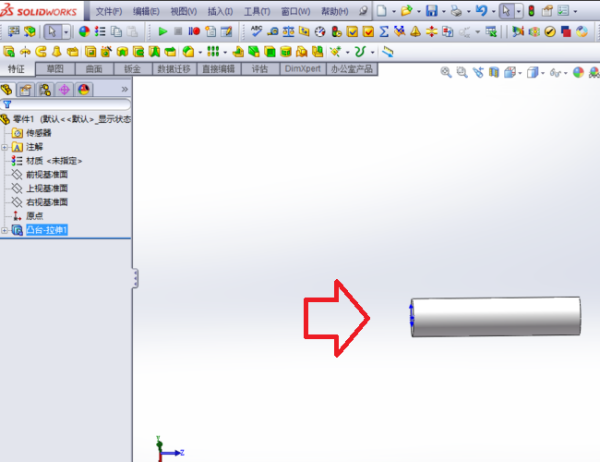

1、首先在电脑上打开solidworks软件,然后打开需要添加键槽的轴类零件。

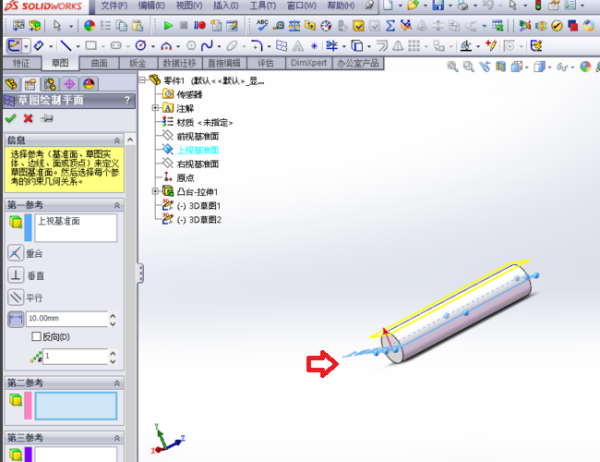

2、然后点击草图-草图绘制平面,选择上视基准面为第一参考面,如图所示,距离上视基准面高度为半径大小,即10mm。

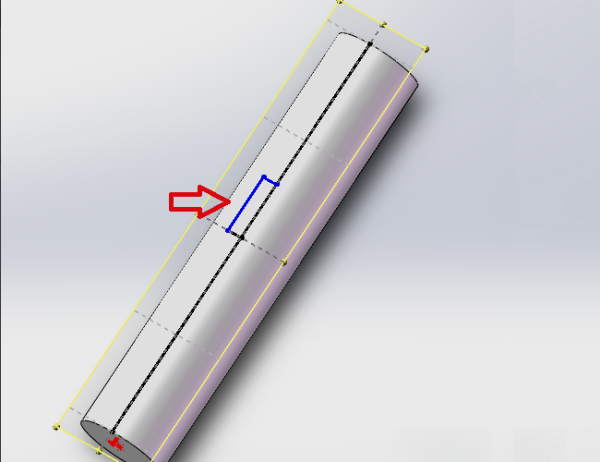

3、在新建的基准面上绘制一条直线,两端的与零件端点重合。在直线中心绘制一个键槽的四分之一矩形。

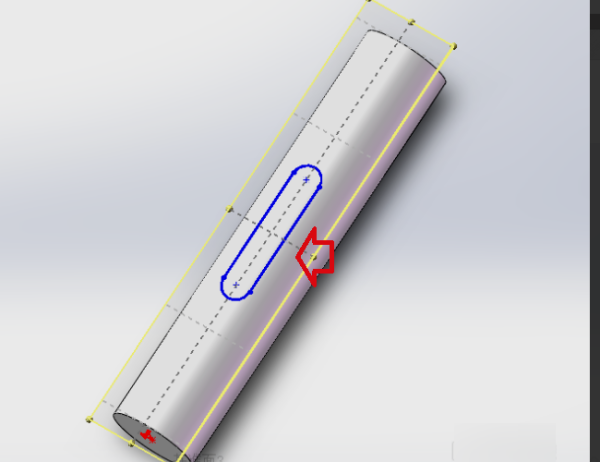

4、运用镜像补全键槽,并在矩形两段绘制两个半圆,剪裁中心线与多余的线。

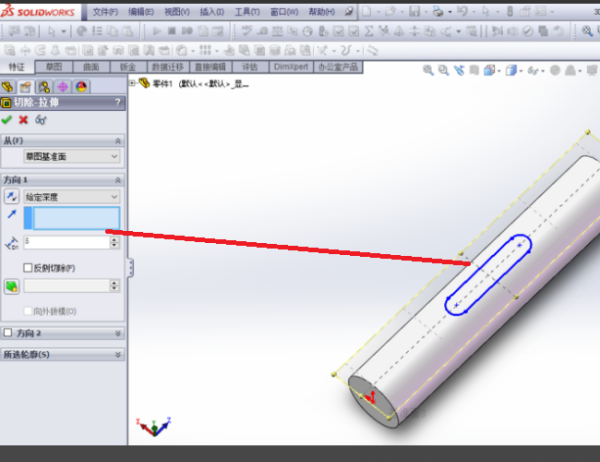

5、点击特征-凸台切除,选择上视基准面为切除方向(根据实际需要选择正向或者反向)以及切除深度。

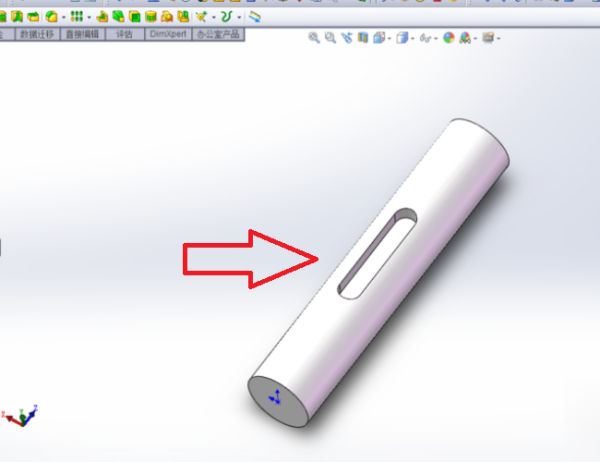

6、点击确定,键槽就会添加在轴上规定的位置。完成以上设置后,即可在solidworks软件中画键槽。

如何使用solidworks的圆周阵列命令

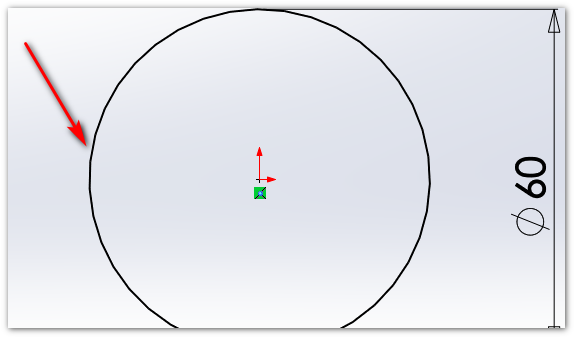

1、打开solidworks软件,选择上视基准面,新建一个草图,使用圆命令绘制一个如下图的草图,确定。

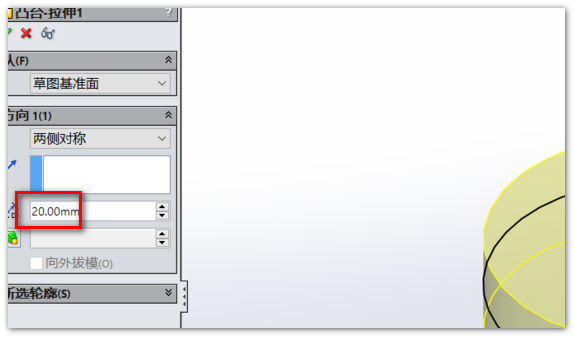

2、使用特征里面的拉伸凸台工具,进行拉伸,拉伸深度为20,确定。

3、选取上面,新建一个草图,使用圆命令绘制一个直径为35的圆,单击这个圆,勾选作为构造线,确定,再在这个草图绘制一个直径为6的圆。

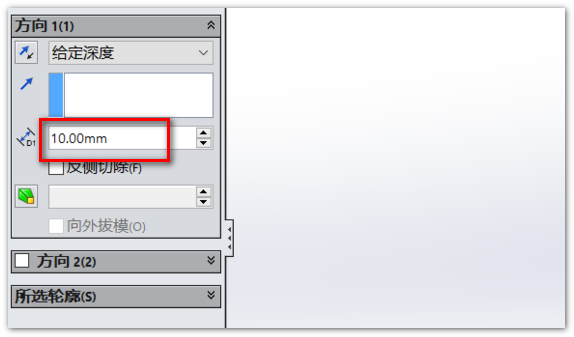

4、使用特征里面的拉伸切除工具,进行切除,深度为10,确定。

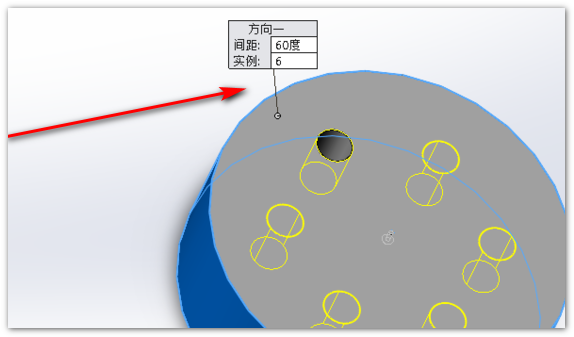

5、使用特征里面的圆周阵列工具,进行阵列,其他设置如下图所示,确定。

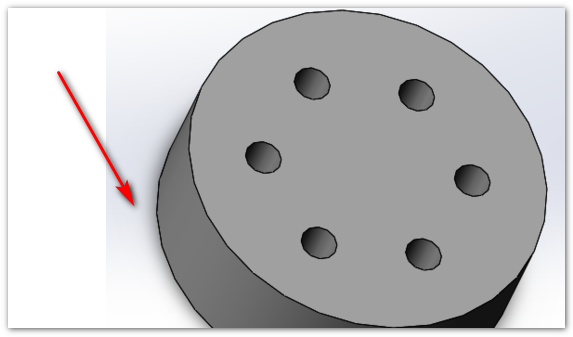

6、最终效果如下图所示。

各位大神,SW2018中如何沿着形状阵列?

SolidWorks按照一条曲线方向阵列图形的方法

  • 1、打开SolidWorks软件,并单击“新建”按钮。

  • 2、在“新建SolidWorks文件”对话框中,选择“零件”并单击“确定”按钮。

  • 3、绘制任意一个特征作为基体,并绘制要阵列的特征。

  • 4、然后,在基体特征上,绘制一条曲线作为阵列方向,完成后退出草图。

  • 5、单击“插入”菜单中的“阵列/镜像”,在“阵列/镜像”子菜单中单击“曲线驱动的阵列”。

  • 6、在“方向”中,单击刚才建好的草图,在“要阵列的特征”中,选择要阵列的特征,然后单击“对号”按钮。

  • 7、阵列完成。

参考

sw怎么两头阵列

sw怎么两头阵列方法如下。
1、打开软件进入solidworks工作界面,利用草图工具绘制三个圆,半径分别为20mm,40mm,60mm。
2、利用智能尺寸标注尺寸,然后在圆周上绘制两个小圆。
3、利用裁剪功能,将多余的线段剪裁掉。
4、点击工具栏中的拉伸凸台/基体,拉伸深度为10mm,绘制完成。
