智能化弱电安防工程系统检测应符合哪些规定

电脑 2023-04-26

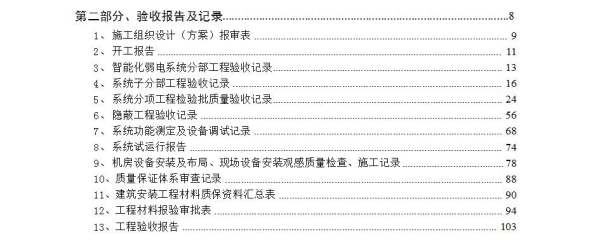

智能化弱电安防工程验收文件应包括哪些内容,安防考试

弱电工程验收主要内容
一、综合布线系统工程检验项目及内容
检验项目及内容
阶段验收项目验收内容验收方式系统测试1、工程电气性能测试(1)连接图;(2)长度;(3)衰减;(4)近端串音(两端都应测试);(5)设计中特殊规定的测试内容竣工检验2、光纤特性测试(1)衰减;(2)长度工程总验收1、竣工技术文件清点、交接技术文件竣工检验2、工程验收评价考核工程质量,确认验收结果测试包括以下内容:
1接线图的测试,主要测试水平电缆终接工作区8位模块式通用插座及交换间配线设备接插件接线端子间的安装连接正确或错误,具体如图B.0.2所示。
2测试长度应在测试连接图所要求的范围之内。
3在选定的某一频率上信道和基本链路衰减量应符合表B.0.2-1和表B.0.2-2的要求,信道的衰减包括10m(跳线、设备连接线之和)及各电缆段、接插件的衰减量的总和。
信道衰减量
频率(MHz)3类(db)5类(db)16.0014.99.220.00-10.325.00-11.431.25-12.862.50-18.5100.00-24.0注:总长度为100以内。
基本链路衰减量
频率(MHz)3类(dB)5类(dB)16.0013.28.220.00-9.225.00-10.331.25-11.562.50-16.7100.00-21.6注:总长度为94m以内。
以上测试是以20摄氏度为准,在3类对绞电缆时,每增加1摄氏度则衰减量增加工1.5%,对5类对绞电缆,则每增加1度会有0.4%的变化。近端串音是对绞电缆内,二条线对间信号的感应。对近端串音的测试,必须对每对线在两端进行测量。某一频率上,线对间近端串音应符合表B.0.2-3和表B.0.2-4的要求。
信道近端串音(最差线间)
频率(MHz)3类(dB)5类(dB)16.0019.340.620.00-39.025.00—37.431.25-37.462.50-35.7100.00-30.6-27.1注:最差值限于60dB.
基本链路近端串音(最差线间)
频率(MHz)3类(dB)5类(dB)16.0021.042.320.00-40.725.00-39.131.25-37.662.50-32.7100.00-29.3注:最差值限于60dB
所有测试结果应有记录,并纳入文档管理。
光纤链路测试方法
1测试前应对所有的光连接器进行清洗,并将测试接收器校准至零位。
2测试包括以下内容:1对整个光纤链路(包括光纤和连接器)的衰减进行测试;2光纤链路的反射测量以确定链路长度及故障点位置。
3光缆布线链路在规定的传输窗口测量出的最大光衰减(介入损耗)应不超过表C.0.6的规定,该指标已包括链路接头与连接插座的衰减在内。
光缆布线链路的衰减
布线链路长度(m)衷减(dB)单模光缆单模光缆1310nm1310nm1310nm1310nm水平1002.22.22.22.2建筑物主干5002.72.72.72.7建筑物主干15003.63.63.63.6光缆布线链路的任一接口测出的光回波损耗大于表C.0.7给出的值。
类别单模光缆多模光缆波长1310nm1550nm波长1310nm光回波损耗26dB26dB光回波损耗26dB缆线一般应按下列要求敷设:
缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤。
缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确。标签应选用不易损坏的材料。
缆线终接后,应有余量。交接间、设备间对绞电缆预留长度宜为0.51.0m,工作区为10~30mm;光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度。
对绞电缆与电力线最小净距
单位最小净距(mm)范围380V380V380V条件<2kV.A2.5~5kV.A>5Kv.A对绞电缆与电力电缆平行敷设130300600有一方在接地的金属槽道或钢管中70150300双方均在接地的金属槽道或钢管中注80150注:双方都在接地的金属槽道或钢管中,且平行长度小于10m时,最小间距可为10mm。表中对绞电缆如采用屏蔽电缆时,最小净距可适当减小,并符合设计要求。
电光缆暗管敷设与其它管线最小净值
管线种类平行净距(mm)垂直交叉净距(mm)避雷引下线1000300保护地线5020热力管(不包封)500500热力管(包封)300300给水管15020位模块通用插座安装要求如下:
1.安装在活动地板或地面上,应固定在接线盒内,插座面板采用直立和水平等形式;接线盒盖可开启,并应具有防水、防尘、抗压功能。接线盒盖面应与地面齐平。
2.8位模块式通用插座、多用户信息插座或集合点配线模快,安装位置应符合设计要求。
3.8位模块式通用插座底座盒的固定方法按施工现场条件而定,宜采用预置扩张螺丝钉固定等方式。
4.固定螺丝需拧紧,不应产生松动现象。
5.各种插座面板应有标识,以颜色、图形、文字表示所接终端设备类型。
电缆桥架及线槽的安装要求如下:
6.桥架及线槽的安装位置应符合施工图规定,左右编差不应超过50mm;
7.桥架及线槽水平度每米偏差不应超过2mm;
8.垂直桥架及线槽应与地面保持垂直,并无倾斜现象,垂直度偏差不应超过3mm;
9.线槽截断处及两线槽拼接处应平滑、无毛刺;
10.吊架和支架安装应保持垂直,整齐牢固,无歪斜现象;
11.金属桥架及线槽节与节间应接触良好,安装牢固。
设置缆线桥架和缆线线槽保护要求如下:
1)桥架水平敷设时,支撑间距一般为1.5~3m,垂直敷设时固定在建筑物构体上的间距宜小于2m,距地1.8m以下部分应加金属盖板保护。
2)金属线槽敷设时,在下列情况下设置支架或吊架。--线槽接头处;--每间距3m处;--离开线槽两端出口0.5m处;--转弯处。
二、CATV系统
一、在不同类别系统的每一个标准测试点(300-2000)上必需测试的项目为系统输出口电平、载噪比、载波互调比。
1、系统输出口电平设计值宜符合下列要求:
1)非邻频传输的系统可取70±5dBμV。
2)采用邻频传输的系统可取64±4dBμV。
注:在强场强区的较高楼层可提高电平,以避免同频干扰。
二、主观评价:
1、图像质量采用五级损伤制评定
2、图象和伴音质量损伤主观评价:
载噪比:图象中雪花干扰
载波互调比:图象中垂直、倾斜和水平条纹
交扰调制比:窜台
载波交流声比:上下滚动水平条纹
三、电视监控系统的检测
1.检测内容
1)系统功能检测:摄像机的防拆、防破坏等纵深防御功能检测;云台转动、镜头、光圈的调节、调焦、变倍,图像切换、防护罩功能的检测。
2)图像质量检测:在摄像机的标准照度下进行,进行图像的清晰度、灰度、系统信噪比、电源干扰、单频干扰、脉冲干扰等检测。
检测方法:系统功能检测采用主观评价法,检测项目参见附表8.3。检测结果按《彩色电视图像质量主观评价方法》GB7401中的五级损伤制评定,主观评价应不低于四级。图像质量检测采用客观测试,系统测试表参见附表8.3。
若清晰度、灰度在客观测试中已检测为合乎规定,可对噪声及各种干扰信号进行主观评价。
3)系统整体功能检测
根据系统设计方案进行功能检测。包括:电视监控系统的监控范围、现场设备的接入率及完好率;开通稳定运行时间;矩阵监控主机的切换、遥控、编程、巡检、记录等功能;系统的跟踪性能等。
对数字视频录像式监控系统还应检测主机宕机的记录、图像显示和记录速度、图像质量、对前端设备的控制功能、以及通信接口功能、远端联网功能等;
对数字硬盘录像监控系统除检测其记录速度外,还应检测记录的检索、查找等功能;
4)系统联动功能检测
对电视监控系统与安全防范系统其他子系统的联动功能进行检测,包括出入口管理系统、入侵报警系统、巡更系统、停车管理系统等的联动控制功能。
5)电视监控系统工作站应保存至少1个月(或按合同规定)的图像记录。

智能建筑工程质量验收系统检测的规定有哪些

1、系统检测时应具备的条件: A、系统安装调试完成后,已进行了规定时间的试运行; B、已提供了相应的技术文件和工程实施及质量控制记录。 2、建设单位应组织有关人员依据合同技术文件和设计文件,以及本规范规定的检测项目、检测数量和检测方法,制定系统检测方案并经检测机构批准实施。 3、检测机构应按系统检测方案所列检测项目进行检测。 4、检测结论与处理 A、检测结论分为合格和不合格; B、主控项目有一项不合格,则系统检测不合格; 一般项目两项或两项以上不合格,则系统检测不合格; C、系统检测不合格应限期整改,然后重新检测,直至检测合格,重新检测时抽检数量应加倍;系统检测合格,但存在不合格项,应对不合格

建筑智能化系统的系统检测

1、国家规范关于智能化系统检测的规定:
(1)GB50300-2001《建筑工程施工质量验收统一标准》强制条文3.0.3条第8款:“对涉及结构安全和使用功能的重要分部工程应进行抽样检测”。
(2)GB50300-2001《建筑工程施工质量验收统一标准》强制条文3.0.3条第9款:“承担见证取样检测及有关结构安全检测的单位应具有相应资质。”
(3)GB50375-2006《建筑工程施工质量评价标准》3.4.4 条:“工程结构、单位工程施工质量凡出现下列情况之一的不得进行优良评价:”第3款: 评价项目中设置否决项目,确定否决的条件是:其评价得分达不到二档,实得分达不到85%的标准分值;没有二档的为一档,实得分达不到100%的标准分值。设置的否决项目为: 安装工程 :给水排水及采暖工程承压管道、设备水压试验,电气安装工程接地装置、防雷装置的接地电阻测试,通风与空调工程通风管道严密性试验,电梯安装工程电梯安全保护装置测试,智能建筑工程系统检测等。”
(4)GB50339-2003《智能建筑工程质量验收规范》3.1.1 条:智能建筑工程质量验收应包括工程实施及质量控制、系统检测和竣工验收。
(5)GB50339-2003《智能建筑工程质量验收规范》3.1.5 条:火灾自动报警及消防联动系统、安全防范系统、通信网络系统的检测验收应按相关国家现行标准和国家及地方的相关法律法规执行;其他系统的检测应由省市级以上的建设行政主管部门或质量技术监督部门认可的专业检测机构组织实施。
(6)GB50339-2003《智能建筑工程质量验收规范》3.4.1条:“ 系统检测时应具备的条件: 1 系统安装调试完成后,已进行了规定时间的试运行; 2 已提供了相应的技术文件和工程实施及质量控制记录。
(7)GB50339-2003《智能建筑工程质量验收规范》3.4.2 条:“ 建设单位应组织有关人员依据合同技术文件和设计文件,以及本规范规定的检测项目、检测数量和检测方法,制定系统检测方案并经检测机构批准实施。
(8)GB50339-2003《智能建筑工程质量验收规范》3.4.3 条:“检测机构应按系统检测方案所列检测项目进行检测。”
(9)GB50348-2004《安全防范工程技术规范》7.1.2条:“安全防范工程的检验应由法定检验机构实施。
(10)GB50348-2004《安全防范工程技术规范》8.2.1条:“安全防范工程的验收应符合下列条件:”第6款:“工程检验合格并出具工程检验报告。”
2、建筑智能化系统工程存在的问题
随着信息与控制技术的飞速发展,智能建筑日益增多。但目前智能建筑工程的施工质量参差不齐,大量智能建筑工程不但远未能达到设计使用年限,还带来严重的安全隐患。智能建筑工程因质量问题而重复投资,浪费国家的财力物力情况亦屡见不鲜。在国家提倡可持续发展的今天,智能建筑工程质量的检测成为迫切需要。
3、建筑智能化系统检测的益处
(1)法定检验机构经国家计量认证,具有第三方公正性,依据规范所作的检测可作为系统验收的依据;
(2)检测活动依据客观公正的原则,在建设方、施工方、监理方见证的情况下进行,法定检验机构作出的专业认定,可促进各方统一对系统的认识和判断,减少关于工程质量的争议;
(3)法定检验机构依据规范所出具的数据、报告,具有法律效力,工程各方及其责任人可以此规避风险。 《智能建筑工程质量验收规范》GB50339-2003
《智能建筑工程检测规程》CECS182:2005
《建筑电气工程施工质量验收规范》GB50303-2002
《有线电视系统工程技术规范》GB50200-1994
《基于以太网技术的局域网系统验收测评规范》GB/T21671-2008
《安全防范工程技术规范》GB50348-2004
《民用闭路监视电视系统工程技术规范》GB50198-1994
《综合布线系统工程验收规范》GB/T50312-2007
《电子计算机场地通用规范》GB2887-2000等 仪器名称 子分部工程 检测参数 数字电缆分析仪 综合布线系统 连接图、长度、衰减、近端串音、综合近端串音功率和、等电平远端串音、等电平远端串音功率和、回波损耗、光纤衰减、衰减串音比、衰减串音比功率和、传输时延、传输时延偏差、直流环路电阻、屏蔽层的导通等 电能质量分析仪 通信网络系统
、建筑设备监控、电源与接地检测 交流电压、直流电压、交流电流、频率、有功功率、无功功率、功率因数、电压偏差,波动和闪变,电压不平衡度,谐波、暂时过电压和瞬态过电压等 网络分析仪 信息网络系统、智能化系统集成 连通性、传输速率、吞吐率、丢包率、传输时延等 音频分析系统 通信网络系统、安全防范系统、电源与接地检测、环境系统 应备声压级、声场不均匀度、传输频率特性、漏出声衰减、系统设备信噪比、扩声系统语言传输指数、混响时间、延迟时间 六十四路模拟呼叫器 通信网络系统 局内障碍率、局间接通率 接地电阻测试仪 电源与接地检测 接地电阻 绝缘电阻多功能测试仪 电源与接地检测 绝缘电阻 数字模拟电视分析仪 通信网络系统
、安全防范系统 视频输出电平、视屏信号质量 多功能环境测量仪 环境系统 CO,CO2 尘埃粒子计数器 环境系统 尘埃粒子浓度 误码综合测试仪 通信网络系统 数据误码率、传输信道速率、误比特率 专业照度计 建筑设备监控系统、环境系统 光照度 灰度测试仪、清晰度测试卡 安全防范系统 水平清晰度、灰度等级 交直流耐压测试仪 电源与接地检测 耐压性能 便携式温湿度测量仪 建筑设备监控系统、环境系统 温湿度 电磁辐射检测仪 环境系统 电磁波场强 风速测试仪、风量罩 建筑设备监控系统、环境系统 风速 表面电阻测试仪 环境系统 地毯静电泄露电阻 视频质量检测技术
音频质量检测技术
网络质量检测技术
电源质量检测技术 1、建筑智能化系统系统检测时应具备的条件:
(1)系统安装调试完成,已进行了规定时间的试运行并提供试运行报告;
(2)已提供了相应的技术文件和工程实施及质量控制记录。
2、建设单位或施工单位在确认具备检测条件(必要时可由请法定检测机构确认)后,向法定检测机构委托检测。
3、检测机构接受委托后,依据规范规定的检测项目、检测数量和检测方法,制定系统检测方案,确定检测时间。
4、检测时,检测方安排2~4人,按系统检测方案所列检测项目进行检测;施工方安排1~2人予以现场协助,建设方安排1~2名观察员。
5、检测结束后,对需整改的部分,检测机构将及时与委托方沟通,以便工程整改。
6、在商定的时间内,检测机构向委托方提供工程检测报告,委托方付清检测费用。

智能化建筑弱电工程的施工与验收规范有哪些

各系统的施工方法及工艺标准执行下列标准规范和要求: 《金属线槽配线安装工艺标准》(313-1998) 《钢管敷设工艺标准》(305-1998) 《安全防范工程程序要求》(GB-T75-94) 《民用闭路监视电视系统工程技术规范》(GB50198-94) 《建筑电气安装分项工程施工工艺标准》(533-1996) 《高层民用建筑设计防火规范》(GB50045-95) 《30MHz-1GHz声音和电视信号的电缆分配系统》(GB65100-86) 《30 MHz-1GHz声音和电视信号的电缆分配系统》(GB11318-89) 《有线电视系统工程技术规范》(GB50200-94) 《有线电视广播系统技术

弱电系统相关的验收规范有什么啊

多的去了,找个设计院的图纸,看看里面人家写的哪些的设计依据你就知道了。 比如: 《住宅小区安全技术防范系统要求》DB31/294-2003 《智能建筑设计标准》GB/T 50314-2006 《智能建筑工程质量验收规范》GB50339-2003 《安全防范工程技术规范》GB50348-2004 《建筑与建筑群综合布线系统工程设计规范》GB/T 50311-2007 《建筑与建筑群综合布线系统工程验收规范》GB/T 50312-2007 《民用闭路监视电视系统工程技术规范》GB50198-94 《视频安防监控系统工程设计规范》GB50395-2007 《视频安防监控数字录像设备》GB20815-
