柏楚激光切割软件打不开没有检测到机床配置参数

电脑 2023-05-27

cypone激光切割系统怎么用

柏楚CypOne激光切割控制软件(简称CypOne)是一套用于平面激光切割的软件,包含激光切割工艺处理、常用排样功能和激光加工控制。主要功能包括图形处理,参数设置,自定义切割过程编辑,排样,路径规划,模拟以及切割加工控制。CypOne软件必须搭配控制卡使用时,才能进行实际的加工控制。当CypOne运行在一台没有控制卡的电脑上时,将进入演示模式,此时用户可以正常使用除加工控制以外的其他所有功能。因此CypOne可安装在独立的笔记本上用于加工前的设计。

  1. 安装完成之后桌面上会出现图标,双击即可运行cypone激光切割控制软件。

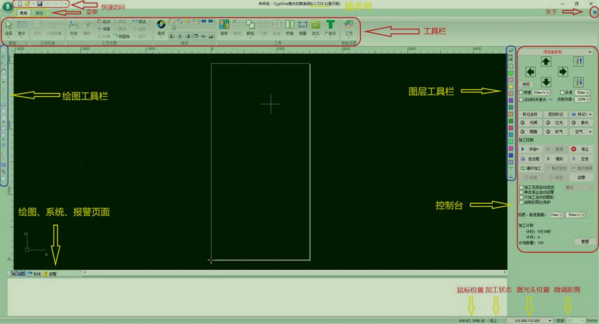

  2. 打开软件之后就是用户界面,用户界面分为以下几个大模块:

    请点击输入图片描述

详细资料和操作指南可以查看柏楚官网cypone切割使用说明书网页链接

激光切割柏楚系统不识别DXF文件的文字咋回事?

可能是以前的文字所在图层被关闭了所以没有显示出来,现在重新套用了以前的文件图层被打开就显示了吧

柏楚激光切割软件如何使用裁断,曲线分割功能?

在桌面上双击快捷方式可运行Cypcut激光切割控制软件。请在运行CypCut之前检查加密狗是否已插入USB口且运行正常,若加密狗检测失败,软件将进入演示模式,您可以正常使用除加工控制以外的其他所有功能。  界面正中央黑底的为绘图板,其中白色带阴影的外框表示机床幅面,并有网格显示。网格与绘图区上方和左侧的标尺会随视图放大缩小而变化,为绘图提供参考。 界面正上方从上到下依次是标题栏、菜单栏和工具栏,其中工具栏以非常明显的大图标分组方式排列,大部分常用功能都可以在这里找到。某单栏包括“文件”菜单和5个工具栏菜单“常用”、“绘图”、“排样”、“数控”和“视图”,选择这5个某单可以切换工具栏的显示。标

上海柏楚激光切割系统能选择任意加工工序然后空走到想要加工的工序进行加工吗?

你可以给你想切割的产品分图层 就是不同的颜色 可以选择先切割那个图层后切割那个图层 如果没有分 想从你切割的板材中件去切割一种产品你可以吧你要切割的产品保留绿色其他部件改成白色 还是回到原始起点开始切割 切割完后把产品取出 把切割过的产品改成白色 没切割的还是改成绿色 再回到原始起点开始切割就行了

cypcut激光切割软件移动画面,图形看不见了

界面右侧的矩形区域被称为“控制台”,大部分与控制相关的常用操作都在这里进行。从上到下依次是坐标系选择、手动控制、加工控制、加工选项和加工计数。
在桌面上双击快捷方式可运行Cypcut激光切割控制软件。请在运行CypCut之前检查加密狗是否已插入USB口且运行正常,若加密狗检测失败,软件将进入演示模式,您可以正常使用除加工控制以外的其他所有功能。
界面正中央黑底的为绘图板,其中白色带阴影的外框表示机床幅面,并有网格显示。网格与绘图区上方和左侧的标尺会随视图放大缩小而变化,为绘图提供参考。
界面正上方从上到下依次是标题栏、菜单栏和工具栏,其中工具栏以非常明显的大图标分组方式排列,大部分常用功能都可以在这里找到。某单栏包括“文件”菜单和5个工具栏菜单“常用”、“绘图”、“排样”、“数控”和“视图”,选择这5个某单可以切换工具栏的显示。标题栏左侧有一个称为“快速访问栏”的工具栏,用于快速新建、打开和保存文件,撤销和重做也可以通过这里快速完成。
界面左侧是“绘图工具栏”, 在后续说明中我们有时直接称为“左侧工具栏”,这里提供了基本的绘图功能,其中前面5个按钮用于切换绘图模式,包括选择、节点编辑、次序编辑、拖动和缩放;下面的其他按钮分别对应相应图形,单击它们就可以在绘图板上插入一个新图形。
最下方有三个快捷键,分别是居中对齐、炸开所选图形以及倒圆角。
绘图区右侧是“工艺工具栏",在后续说明中我们有时直接称为“右侧工具栏”,包括一个“工艺”按钮和17个方块按钮;单击“工艺”按钮将打开“工艺”对话框,可以设置大部分的工艺参数; 17个颜色方块按钮,每一个对应一个图层,选中图形时单击它们表示将选中图形移动到指定的图层;没有选中图形时单击它们表示设置下次绘图的默认图层。其中第一个白色方块表示一个特殊的图层, “背景图层”,该图层上的图形将以白色显示,并且不会被加工。最后两个图层分别为最先加工及最后加工图层。
界面下方包括三个滚动显示的丝带文字窗口。左边的为“绘图窗口”,所有绘图指令的相关提示或输入信息在这里显示;中间的窗口为"系统窗口",除绘图之外的其他系统消息将在这里显示,每一条消息都带有时间标记,并根据消息的重要程度以不同颜色显示,包括提示、警告、错误等。右边的窗口为“报警窗口”,所有的报警信息将在这里以红色背景、白色文字显示。
界面最底部是状态栏,根据不同的操作显示不同的提示信息。状态栏的左侧是已绘制的加工图形的基本信息,状态栏的右侧包括几个常用信息,包括鼠标所在位置、加工状态、激光头所在位置。后面一个微调距离参数,用于使用方向键快速移动图形,最后显示的是控制卡的型号。
