目前国际上多晶硅生产主要的传统工艺有：改良西门子法、硅烷法和流化床法。新一代低成本多晶硅工艺技术研究空前活跃。除了传统工艺及技术升级外，还涌现出了几种专门生产太阳能级多晶硅的新工艺技术，主要有：改良西门子法的低价格工艺；冶金法从金属硅中提取高纯度硅；高纯度SiO2直接制取；熔融析出法；还原或热分解工艺；无氯工艺技术，Al－Si溶体低温制备太阳能级硅；熔盐电解法等。 多晶硅生产工艺： 1 杜邦法 2 贝尔法 3 西门子法 4 U.C.C法 硅烷法 5 其他 西门子法：氯化SI+HCL---SIHCL3+SICL4 还原SIHCL3+H2---SI+HCL 氢化SICL4+H2---SIHCL3多晶硅的工业生产
多晶硅的生产技术主要为改良西门子法和硅烷法。西门子法通过气相沉积的方式生产柱状多晶硅，为了提高原料利用率和环境友好，在前者的基础上采用了闭环式生产工艺即改良西门子法。该工艺将工业硅粉与HCl反应，加工成SiHCl3 ，再让SiHCl3在H2气氛的还原炉中还原沉积得到多晶硅。还原炉排出的尾气H2、SiHCl3、SiCl4、SiH2Cl2 和HCl经过分离后再循环利用。硅烷法是将硅烷通入以多晶硅晶种作为流化颗粒的流化床中，使硅烷裂解并在晶种上沉积，从而得到颗粒状多晶硅。改良西门子法和硅烷法主要生产电子级晶体硅，也可以生产太阳能级多晶硅。 硅烷法是将硅烷通入以多晶硅晶种作为流化颗粒的流化床中，是硅烷裂解并在晶种上沉积，从而得到颗粒状多晶硅。因硅烷制备方法不同，有日本Komatsu发明的硅化镁法，其具体流程如图2所示、美国Union Carbide发明的歧化法、美国MEMC采用的NaAlH4与SiF4反应方法。
硅化镁法是用Mg2Si与NH4Cl在液氨中反应生成硅烷。该法由于原料消耗量大，成本高，危险性大，而没有推广，现在只有日本Komatsu使用此法。现代硅烷的制备采用歧化法，即以冶金级硅与SiCl4为原料合成硅烷，首先用SiCl4、Si和H2反应生成SiHCl3 ，然后SiHCl3 歧化反应生成SiH2Cl2，最后由SiH2Cl2 进行催化歧化反应生成SiH4 ，即：3SiCl4+ Si+ 2H2= 4SiHCl3，2SiHCl3= SiH2Cl2+ SiCl4，3SiH2Cl2=SiH4+ 2SiHCl3。由于上述每一步的转换效率都比较低，所以物料需要多次循环，整个过程要反复加热和冷却，使得能耗比较高。制得的硅烷经精馏提纯后，通入类似西门子法固定床反应器，在800℃下进行热分解，反应如下：SiH4= Si+ 2H2。
硅烷气体为有毒易燃性气体，沸点低，反应设备要密闭，并应有防火、防冻、防爆等安全措施。硅烷又以它特有的自燃、爆炸性而著称。硅烷有非常宽的自发着火范围和极强的燃烧能量，决定了它是一种高危险性的气体。硅烷应用和推广在很大程度上因其高危特性而受到限制在涉及硅烷的工程或实验中，不当的设计、操作或管理均会造成严重的事故甚至灾害。然而，实践表明，过分的畏惧和不当的防范并不能提供应用硅烷的安全保障。因此，如何安全而有效地利用硅烷，一直是生产线和实验室应该高度关注的问题。
硅烷热分解法与西门子法相比，其优点主要在于：硅烷较易提纯，含硅量较高（87.5%，分解速度快，分解率高达99%），分解温度较低，生成的多晶硅的能耗仅为40 kW ·h/kg，且产品纯度高。但是缺点也突出：硅烷不但制造成本较高，而且易燃、易爆、安全性差，国外曾发生过硅烷工厂强烈爆炸的事故。因此，工业生产中，硅烷热分解法的应用不及西门子法。改良西门子法目前虽拥有最大的市场份额，但因其技术的固有缺点—产率低，能耗高，成本高，资金投入大，资金回收慢等，经营风险也最大。只有通过引入等离子体增强、流化床等先进技术，加强技术创新，才有可能提高市场竞争能力。硅烷法的优势有利于为芯片产业服务，其生产安全性已逐步得到改进，其生产规模可能会迅速扩大，甚至取代改良西门子法。虽然改良西门子法应用广泛，但是硅烷法很有发展前途。与西门子方法相似，为了降低生产成本，流化床技术也被引入硅烷的热分解过程，流化床分解炉可大大提高SiH4 的分解速率和Si的沉积速率。但是所得产品的纯度不及固定床分解炉技术，但完全可以满足太阳能级硅质量要求，另外硅烷的安全性问题依然存在。

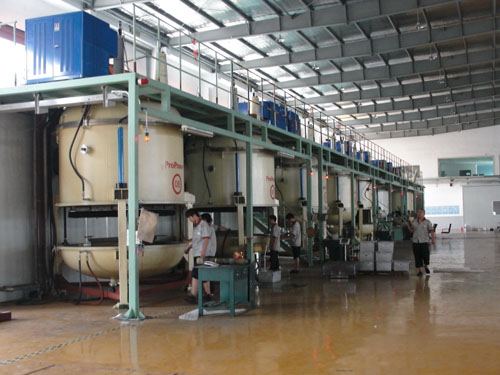

美国MEMC公司采用流化床技术实现了批量生产，其以NaAlH4 与SiF4 为原料制备硅烷，反应式如下：SiF4+NaAlH4=SiH4+NaAlF4。硅烷经纯化后在流化床式分解炉中进行分解，反应温度为730℃左右，制得尺寸为1000微米的粒状多晶硅。该法能耗低，粒状多晶硅生产分解电耗为12kW·h/kg左右，约为改良西门子法的1/10，且一次转化率高达98%，但是产物中存在大量微米尺度内的粉尘，且粒状多晶硅表面积大，易被污染，产品含氢量高，须进行脱氢处理。 冶金法制备太阳能级多晶硅（Solar Grade Silicon简称SOG—Si），是指以冶金级硅（MetallurgicalGrade Silicon简称MG-Si）为原料（98.5%~99.5%）。经过冶金提纯制得纯度在99.9999%以上用于生产太阳能电池的多晶硅原料的方法。冶金法在为太阳能光伏发电产业服务上，存在成本低、能耗低、产出率高、投资门槛低等优势，通过发展新一代载能束高真空冶金技术，可使纯度达到6N以上，并在若干年内逐步发展成为太阳能级多晶硅的主流制备技术。
不同的冶金级硅含有的杂质元素不同，但主要杂质基本相同，主要包括Al、Fe、Ti、C、P、B等杂质元素。而且针对不同的杂质也研究了一些有效的去除方法。自从1975年Wacker公司用浇注法制备多晶硅材料以来，冶金法制备太阳能级多晶硅被认为是一种有效降低生产成本、专门定位于太阳多级多晶硅的生产方法，可以满足光伏产业的迅速发展需求。针对不同的杂质性质，制备太阳能级多晶硅的技术路线，如图3所示。
从硅料到太阳能电池片的生产流程，有谁知道？

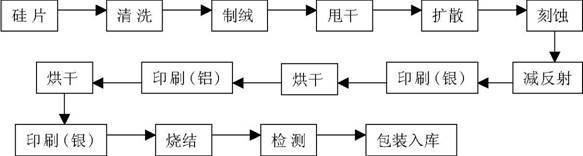

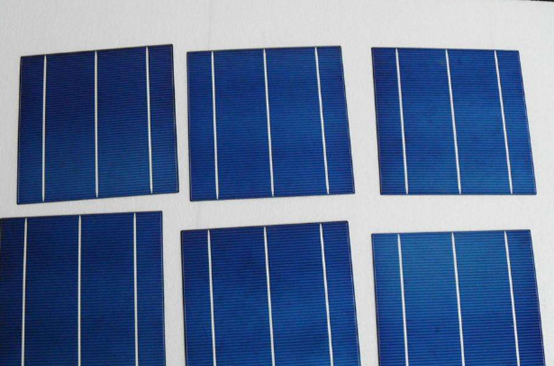

太阳能电池片的生产工艺流程分为硅片检测——表面制绒——扩散制结——去磷硅玻璃——等离子刻蚀——镀减反射膜——丝网印刷——快速烧结等。具体介绍如下：
一、硅片检测

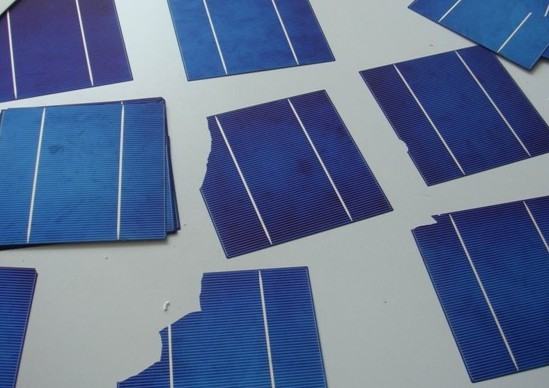

硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。该工序主要用来对硅片的一些技术参数进行在线测量，这些参数主要包括硅片表面不平整度、少子寿命、电阻率、P/N型和微裂纹等。该组设备分自动上下料、硅片传输、系统整合部分和四个检测模块。其中，光伏硅片检测仪对硅片表面不平整度进行检测,同时检测硅片的尺寸和对角线等外观参数；微裂纹检测模块用来检测硅片的内部微裂纹；另外还有两个检测模组，其中一个在线测试模组主要测试硅片体电阻率和硅片类型，另一个模块用于检测硅片的少子寿命。在进行少子寿命和电阻率检测之前，需要先对硅片的对角线、微裂纹进行检测，并自动剔除破损硅片。硅片检测设备能够自动装片和卸片，并且能够将不合格品放到固定位置，从而提高检测精度和效率。
二、表面制绒
单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。由于入射光在表面的多次反射和折射，增加了光的吸收，提高了电池的短路电流和转换效率。硅的各向异性腐蚀液通常用热的碱性溶液，可用的碱有氢氧化钠，氢氧化钾、氢氧化锂和乙二胺等。大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅，腐蚀温度为70-85℃。为了获得均匀的绒面，还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂，以加快硅的腐蚀。制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20～25μm，在腐蚀绒面后，进行一般的化学清洗。经过表面准备的硅片都不宜在水中久存，以防沾污，应尽快扩散制结。
三、扩散制结
太阳能电池需要一个大面积的PN结以实现光能到电能的转换，而扩散炉即为制造太阳能电池PN结的专用设备。管式扩散炉主要由石英舟的上下载部分、废气室、炉体部分和气柜部分等四大部分组成。扩散一般用三氯氧磷液态源作为扩散源。把P型硅片放在管式扩散炉的石英容器内，在850---900摄氏度高温下使用氮气将三氯氧磷带入石英容器，通过三氯氧磷和硅片进行反应，得到磷原子。经过一定时间，磷原子从四周进入硅片的表面层，并且通过硅原子之间的空隙向硅片内部渗透扩散，形成了N型半导体和P型半导体的交界面，也就是PN结。这种方法制出的PN结均匀性好,方块电阻的不均匀性小于百分之十,少子寿命可大于10ms。制造PN结是太阳电池生产最基本也是最关键的工序。因为正是PN结的形成，才使电子和空穴在流动后不再回到原处，这样就形成了电流，用导线将电流引出，就是直流电。
四、去磷硅玻璃
该工艺用于太阳能电池片生产制造过程中，通过化学腐蚀法也即把硅片放在氢氟酸溶液中浸泡，使其产生化学反应生成可溶性的络和物六氟硅酸，以去除扩散制结后在硅片表面形成的一层磷硅玻璃。在扩散过程中，POCL3与O2反应生成P2O5淀积在硅片表面。P2O5与Si反应又生成SiO2和磷原子，这样就在硅片表面形成一层含有磷元素的SiO2，称之为磷硅玻璃。去磷硅玻璃的设备一般由本体、清洗槽、伺服驱动系统、机械臂、电气控制系统和自动配酸系统等部分组成，主要动力源有氢氟酸、氮气、压缩空气、纯水，热排风和废水。氢氟酸能够溶解二氧化硅是因为氢氟酸与二氧化硅反应生成易挥发的四氟化硅气体。若氢氟酸过量，反应生成的四氟化硅会进一步与氢氟酸反应生成可溶性的络和物六氟硅酸。
五、等离子刻蚀
由于在扩散过程中，即使采用背靠背扩散，硅片的所有表面包括边缘都将不可避免地扩散上磷。PN结的正面所收集到的光生电子会沿着边缘扩散有磷的区域流到PN结的背面，而造成短路。因此，必须对太阳能电池周边的掺杂硅进行刻蚀，以去除电池边缘的PN结。通常采用等离子刻蚀技术完成这一工艺。等离子刻蚀是在低压状态下，反应气体CF4的母体分子在射频功率的激发下，产生电离并形成等离子体。等离子体是由带电的电子和离子组成，反应腔体中的气体在电子的撞击下，除了转变成离子外，还能吸收能量并形成大量的活性基团。活性反应基团由于扩散或者在电场作用下到达SiO2表面，在那里与被刻蚀材料表面发生化学反应，并形成挥发性的反应生成物脱离被刻蚀物质表面，被真空系统抽出腔体。
六、镀减反射膜
抛光硅表面的反射率为35%,为了减少表面反射,提高电池的转换效率,需要沉积一层氮化硅减反射膜。现在工业生产中常采用PECVD设备制备减反射膜。PECVD即等离子增强型化学气相沉积。它的技术原理是利用低温等离子体作能量源，样品置于低气压下辉光放电的阴极上，利用辉光放电使样品升温到预定的温度，然后通入适量的反应气体SiH4和NH3，气体经一系列化学反应和等离子体反应，在样品表面形成固态薄膜即氮化硅薄膜。一般情况下，使用这种等离子增强型化学气相沉积的方法沉积的薄膜厚度在70nm左右。这样厚度的薄膜具有光学的功能性。利用薄膜干涉原理，可以使光的反射大为减少，电池的短路电流和输出就有很大增加，效率也有相当的提高。
七、丝网印刷
太阳电池经过制绒、扩散及PECVD等工序后，已经制成PN结，可以在光照下产生电流，为了将产生的电流导出，需要在电池表面上制作正、负两个电极。制造电极的方法很多，而丝网印刷是目前制作太阳电池电极最普遍的一种生产工艺。丝网印刷是采用压印的方式将预定的图形印刷在基板上，该设备由电池背面银铝浆印刷、电池背面铝浆印刷和电池正面银浆印刷三部分组成。其工作原理为：利用丝网图形部分网孔透过浆料，用刮刀在丝网的浆料部位施加一定压力，同时朝丝网另一端移动。油墨在移动中被刮刀从图形部分的网孔中挤压到基片上。由于浆料的粘性作用使印迹固着在一定范围内，印刷中刮板始终与丝网印版和基片呈线性接触，接触线随刮刀移动而移动，从而完成印刷行程。
八、快速烧结
经过丝网印刷后的硅片，不能直接使用，需经烧结炉快速烧结，将有机树脂粘合剂燃烧掉，剩下几乎纯粹的、由于玻璃质作用而密合在硅片上的银电极。当银电极和晶体硅在温度达到共晶温度时，晶体硅原子以一定的比例融入到熔融的银电极材料中去，从而形成上下电极的欧姆接触，提高电池片的开路电压和填充因子两个关键参数，使其具有电阻特性，以提高电池片的转换效率。
烧结炉分为预烧结、烧结、降温冷却三个阶段。预烧结阶段目的是使浆料中的高分子粘合剂分解、燃烧掉，此阶段温度慢慢上升；烧结阶段中烧结体内完成各种物理化学反应，形成电阻膜结构，使其真正具有电阻特性，该阶段温度达到峰值；降温冷却阶段，玻璃冷却硬化并凝固，使电阻膜结构固定地粘附于基片上。
九、外围设备
在电池片生产过程中，还需要供电、动力、给水、排水、暖通、真空、特汽等外围设施。消防和环保设备对于保证安全和持续发展也显得尤为重要。一条年产50MW能力的太阳能电池片生产线，仅工艺和动力设备用电功率就在1800KW左右。工艺纯水的用量在每小时15吨左右，水质要求达到中国电子级水GB/T11446.1-1997中EW-1级技术标准。工艺冷却水用量也在每小时15吨左右，水质中微粒粒径不宜大于10微米，供水温度宜在15-20℃。真空排气量在300M3/H左右。同时，还需要大约氮气储罐20立方米，氧气储罐10立方米。考虑到特殊气体如硅烷的安全因素，还需要单独设置一个特气间，以绝对保证生产安全。另外，硅烷燃烧塔、污水处理站等也是电池片生产的必备设施。
多晶硅是怎么样的呢？
多晶硅，是单质硅的一种形态。熔融的单质硅在过冷条件下凝固时，硅原子以金刚石晶格形态排列成许多晶核，如这些晶核长成晶面取向不同的晶粒，则这些晶粒结合起来，就结晶成多晶硅。利用价值:从目前国际太阳电池的发展过程可以看出其发展趋势为单晶硅、多晶硅、带状硅、薄膜材料(包括微晶硅基薄膜、化合物基薄膜及染料薄膜)。灰色金属光泽。密度2.32~2.34。熔点1410℃。沸点2355℃。溶于氢氟酸和硝酸的混酸中，不溶于水、硝酸和盐酸。硬度介于锗和石英之间，室温下质脆，切割时易碎裂。加热至800℃以上即有延性，1300℃时显出明显变形。常温下不活泼，高温下与氧、氮、硫等反应。高温熔融状态下，具有较大的化学活泼性，能与几乎任何材料作用。具有半导体性质，是极为重要的优良半导体材料，但微量的杂质即可大大影响其导电性。电子工业中广泛用于制造半导体收音机、录音机、电冰箱、彩电、录像机、电子计算机等的基础材料。由干燥硅粉与干燥氯化氢气体在一定条件下氯化，再经冷凝、精馏、还原而得。
多晶硅可作拉制单晶硅的原料，多晶硅与单晶硅的差异主要表现在物理性质方面。例如，在力学性质、光学性质和热学性质的各向异性方面，远不如单晶硅明显；在电学性质方面，多晶硅晶体的导电性也远不如单晶硅显著，甚至于几乎没有导电性。在化学活性方面，两者的差异极小。多晶硅和单晶硅可从外观上加以区别，但真正的鉴别须通过分析测定晶体的晶面方向、导电类型和电阻率等。
多晶硅的技术特征
⑴多种生产工艺路线并存，产业化技术封锁、垄断局面不会改变。由于各多晶硅生产工厂所用主辅原料不尽相同，因此生产工艺技术不同；进而对应的多晶硅产品技术经济指标、产品质量指标、用途、产品检测方法、过程安全等方面也存在差异，各有技术特点和技术秘密，总的来说，国际上多晶硅生产主要的传统工艺有：改良西门子法、硅烷法和流化床法。其中改良西门子工艺生产的多晶硅的产能约占世界总产能的80%，短期内产业化技术垄断封锁的局面不会改变。
⑵新一代低成本多晶硅工艺技术研究空前活跃。除了传统工艺（电子级和太阳能级兼容）及技术升级外，还涌现出了几种专门生产太阳能级多晶硅的新工艺技术，主要有：改良西门子法的低价格工艺；冶金法从金属硅中提取高纯度硅；高纯度SiO2直接制取；熔融析出法（VLD：Vaper to liquid deposition）；还原或热分解工艺；无氯工艺技术，Al－Si溶体低温制备太阳能级硅；熔盐电解法等。
与单晶硅的比较
单晶硅和多晶硅的区别是，当熔融的单质硅凝固时,硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则形成单晶硅。如果这些晶核长成晶面取向不同的晶粒，则形成多晶硅。多晶硅与单晶硅的差异主要表现在物理性质方面。例如在力学性质、电学性质等方面，多晶硅均不如单晶硅。多晶硅可作为拉制单晶硅的原料。单晶硅可算得上是世界上最纯净的物质了，一般的半导体器件要求硅的纯度6N以上。大规模集成电路的要求更高，硅的纯度必须达到9N，人们已经能制造出纯度为12N的单晶硅。单晶硅是电子计算机、自动控制系统等现代科学技术中不可缺少的基本材料。
高纯度硅在石英中提取，以单晶硅为例，提炼要经过以下过程：石英砂一冶金级硅一提纯和精炼一沉积多晶硅锭一单晶硅一硅片切割。
冶金级硅的提炼并不难。它的制备主要是在电弧炉中用碳还原石英砂而成。这样被还原出来的硅的纯度约98-99%，但半导体工业用硅还必须进行高度提纯(电子级多晶硅纯度要求11N，太阳能电池级只要求6N)。而在提纯过程中，有一项“三氯氢硅还原法(西门子法)”的关键技术我国还没有掌握，由于没有这项技术，我国在提炼过程中70%以上的多晶硅都通过氯气排放了，不仅提炼成本高，而且环境污染非常严重。我国每年都从石英石中提取大量的工业硅，以1美元/公斤的价格出口到德国、美国和日本等国，而这些国家把工业硅加工成高纯度的晶体硅材料，以46-80美元/公斤的价格卖给我国的太阳能企业。
得到高纯度的多晶硅后，还要在单晶炉中熔炼成单晶硅，以后切片后供集成电路制造等用。可以用于二极管级、整流器件级、电路级以及太阳能电池级单晶产品的生产和深加工制造，其后续产品集成电路和半导体分离器件已广泛应用于各个领域，在军事电子设备中也占有重要地位。
在光伏技术和微小型半导体逆变器技术飞速发展的今天，利用硅单晶所生产的太阳能电池可以直接把太阳能转化为光能，实现了迈向绿色能源革命的开始。北京2008年奥运会将把“绿色奥运”做为重要展示面向全世界展现，单晶硅的利用在其中将是非常重要的一环。国外的太阳能光伏电站已经到了理论成熟阶段，正在向实际应用阶段过渡，太阳能硅单晶的利用将是普及到全世界范围，市场需求量不言而喻。
