MATLAB绘图

怎么使用matlab绘图

方法和详细的操作步骤如下：

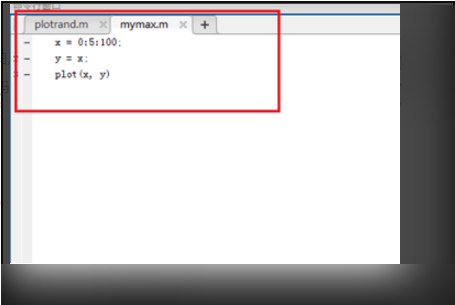

1、第一步，打开matlab应用程序，然后输入以下代码，见下图，转到下面的步骤。

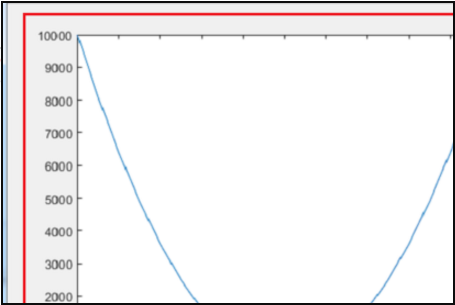

2、第二步，执行完上面的操作之后，按“确定”，这是函数的图像，已绘制完毕，见下图，转到下面的步骤。

3、第三步，执行完上面的操作之后，在上面的基础上，画一条曲线，例如y

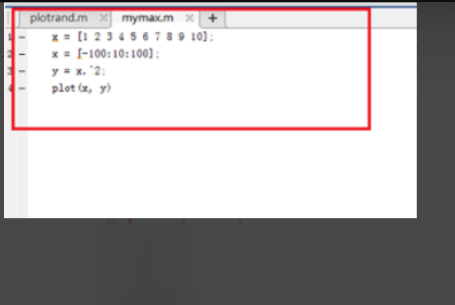

= x ^ 2，然后输入下图所示的代码，转到下面的步骤。

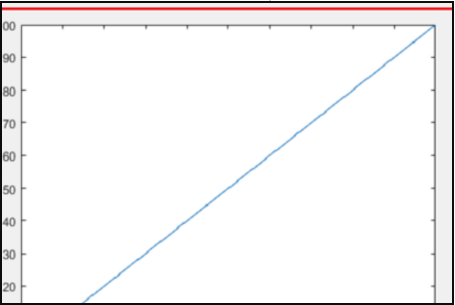

4、第四步，执行完上面的操作之后，将以相同的方式显示图片，见下图。这样，就解决了这个问题了。

如何用MATLAB画图？

用MATLAB画图，应注意：对于自变量是向量形式存在，在进行相乘、相除和乘法运算时，必须采用点运算符，即“.*”，“./”，“.^”。

对于本例，可以这样做。

>>x=0:0.05:1; %取0-1的若干个数值，以等差数列形式生成

>>y=(2*x)./(1+x.^2); %求x向量对应的y向量

>>plot(x,y) %绘制二维图形

>> xlabel('x'),ylabel('y'); %标注坐标轴名称

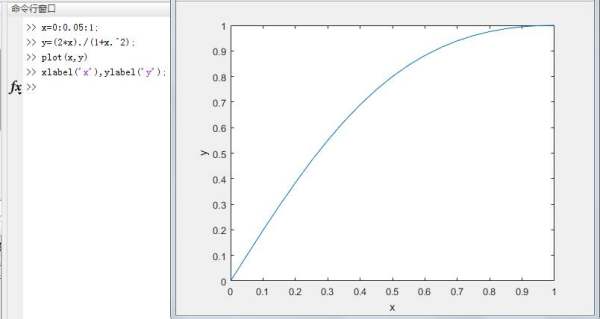

运行结果

怎样用matlab画图

一般绘制公式对应的图形是二维的，就只介绍一下二维绘图函数吧，三维绘图原理类似。

常用的二维绘图函数：

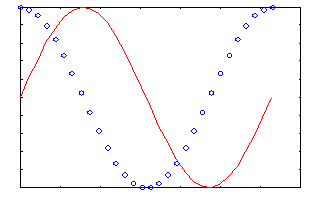

plot(x,y,‘s’)

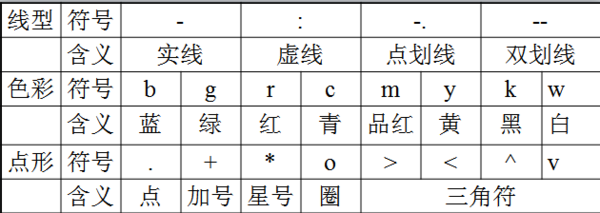

x,y是向量,分别表示点集的横坐标和纵坐标，s表示线型、颜色、点形

（1）图形标记

•title(‘加图形标题');

•xlabel('加X轴标记');

•ylabel('加Y轴标记');

•text(X,Y,'添加文本');

•grid on 加网格线

•text(x,y,‘string’) adds the string in quotes(引号) to the location specified by the
point (x,y).

•\bullet ·

•\pi π

•\rightarrow
右箭头

•EdgeColor -- Color of the rectangle's edge
(none by default).

•‘EdgeColor’ ，‘red’

（2）坐标轴设置

•axis([xmin xmax ymin ymax]) 设定最大和最小值

•axis （’auto’）
将坐标系统返回到自动缺省状态

•axis （’square’） 将当前图形设置为方形

•axis （’equal’） 两个坐标因子设成相等

•axis （’off’） 关闭坐标系统

•axis （’on’） 显示坐标系统

（3）添加图例

legend('图例说明','图例说明');

2.符号函数画图

（1）ezplot(‘f(x)’,[a,b])

表示在a

（2）fplot(‘fun’,lims)

表示绘制字符串fun指定的函数在lims=[xmin,xmax]的图形.或

lims=[xmin,xmax，
ymin,ymax]

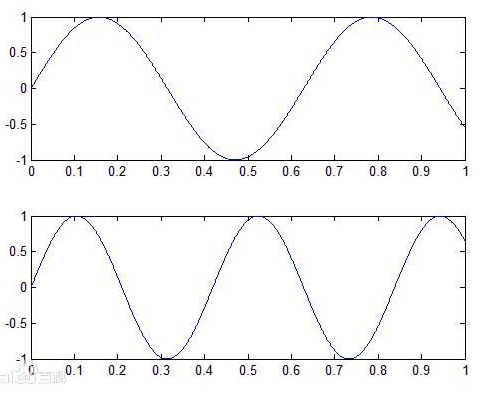

（3）subplot（m,n,p）

表示将当前图形窗口分成m×n个绘图区，即每行n个，共m行，区号按行优先编号，且选定第p个区为当前活动区

3.对数坐标画图

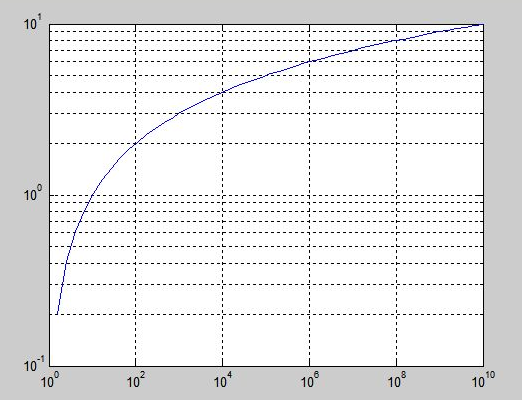

(1)loglog(Y) 表示 x、y坐标都是对数坐标系

（2）semilogx(Y) 表示 x坐标轴是对数坐标系

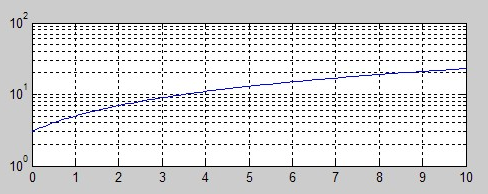

semilogy(…) 表示y坐标轴是对数坐标系

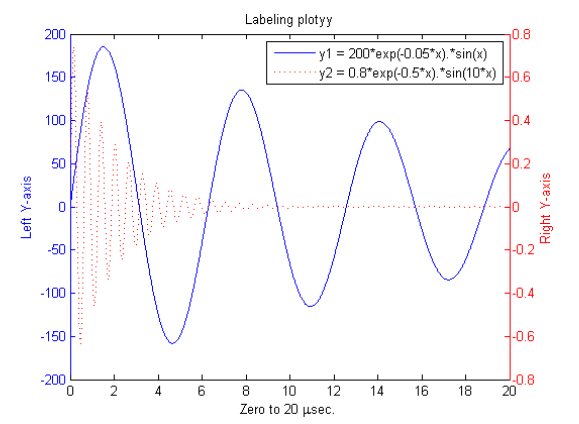

（3）plotyy
有两个y坐标轴，一个在左边，一个在右边

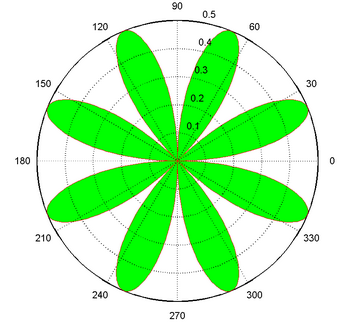

4.其他画图函数

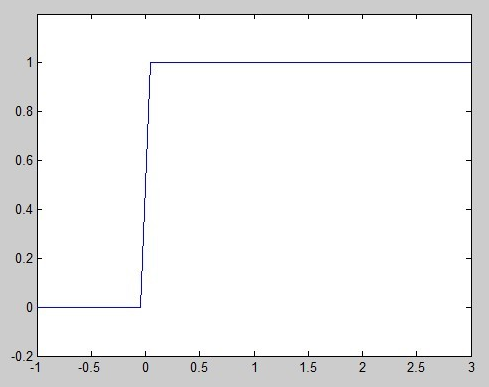

（1）stairs(x,y) 绘制阶梯图形

（2）bar(x,y) 绘制条形图形

（3）fill(x,y,’c’) 绘制并填充二维多边图形，x和y为二维多边形顶点坐标向量

用到的不会用的函数可以百度搜“matlab (那个函数)"，就可以找到许多用法的实例，英文好的话直接看matlab帮助里的用法解释。

希望可以帮助到你。

怎么用matlab绘制一个简单的图模型

matlab 的绘图命令 （你还可以在网页多找一下，matlab论坛等都可以学习的） 1.plot(y) 功能: 画一条或多条折线图。其中y是数值向量或数值矩阵。 说明：当y是数值向量时，plot(y)在坐标系中顺序的用直线段连接顶点（i,y(i)）画出一条折线图;当y是数值矩阵时，Matlab为矩阵的每一列画出一条折线，绘图时，以矩阵y每列元素的相应行下标值为横坐标，以y的元素为纵坐标绘制的连线图。 例21：画出向量[1,3,2,9,0.5]折线图。 解:MATLAB命令为 y=[1,3,2,9,0.5]; plot(y) 2. plot(x,y) 功能:画一条或多条折线图。其中x可以是长度

如何用matlab画图？

%至少有以下四种方法,代码均可独立 % 1 [a,b] = meshgrid(linspace(0,1));%产生自变量矩阵 y = (a.*(b.*a+1-b)-sqrt(a.*(1-a).*(1-b.*a).*(b.*a+1-b)))./(2*a-1);%求函数 figure,surf(a,b,y);%绘图 % 2 [a,b] = meshgrid(linspace(0,1));%产生自变量矩阵 y = (a.*(b.*a+1-b)-sqrt(a.*(1-a).*(1-b.*a).*(b.*a+1-b)))./(2*a-1);%求函数 figure,meshc(a,b,y);%绘图 % 3
