水锤吸纳器用什么法兰连接

电脑 2023-07-21

消防水泵水垂消除器怎么装?

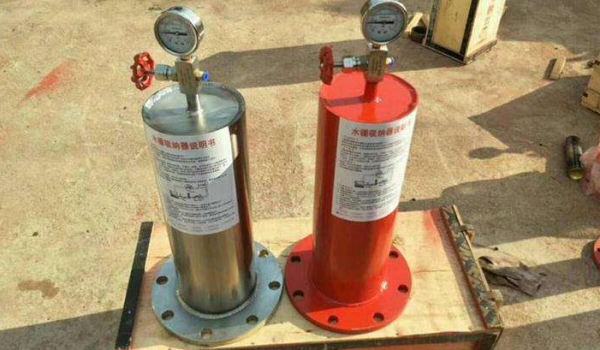

DN15~50为螺纹连接,用标准三通垂直装于管道,用于支管系统消除管道不规则水击波和噪声。 DN50~300为法兰连接,用标准三通外接。SG900~16/25P活塞式水锤消除器应尽量安装在水击源附近,其安装应便于水击波无阻碍地通向消除器。

水锤消除器的内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤消除器时,水击波作用于活塞上,活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样就有效地消除了不规则的水击波震荡。

扩展资料

注意事项

1、阀体上的压力表,安装前显示阀体气室压力,安装后显示管道压力。

2、安装前请确认,水锤消除器气室压力不得高于管道压力。

3、当扬程50m以上,压力5Kgf/cm以上时,建议长道管下方及逆止阀上方转角处各安装一只水锤消除器。

4、为考虑维修,建议保留10cm阀体与墙面间隙,方便维修动作。

5、若管道内水压力较低,或水锤消除器气室压力较低,皆可帖水锤消除器上方注气栓加入气压或释放气压。

参考资料来源:百度百科—水锤消除器

消防用水锤消除器可以横行安装吗

可以的,这个消防管道的消声止回阀或者微阻缓闭消声止回阀都可以水平安装的。

DN15~50为螺纹连接,用标准三通垂直装于管道,用于支管系统消除管道不规则水击波和噪声。

DN50~300为法兰连接,用标准三通外接。SG900~16/25P活塞式水锤消除器应尽量安装在水击源附近,其安装应便于水击波无阻碍地通向消除器。

扩展资料:

消防水泵出水管应进行停泵水锤压力计算,当计算所得的水锤压力值超过管道试验压力值时,应采取消除停泵水锤的技术措施。停泵水锤消除装置应装设在消防水泵出水总管上,以及消防给水系统管网其他适当位置。

消防水泵出水管上的止回阀宜采用水锤消除止回间,当消防水泵供水高度超过24m时,应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时,可不设水锤消除设施。

消防水泵停泵时,水锤消除设施后的压力不应超过水泵出口设计工作压力的1.4倍。

参考资料来源:百度百科——水锤消除器

消防车水锤消除器的工作原理是什么?

水锤消除器能在无需阻止流体流动的情况下,有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡,从而达到消除具有破坏性的冲击波,起到保护之目的。

水锤消除器的内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤消除器时,水击波作用于活塞上,活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样就有效地消除了不规则的水击波震荡。

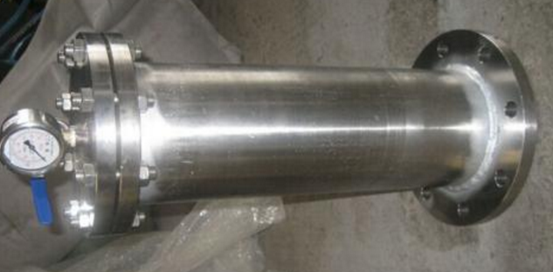

DN15~50为螺纹连接,用标准三通垂直装于管道,用于支管系统消除管道不规则水击波和噪声。DN50~300为法兰连接,用标准三通外接。

SG900~16/25P活塞式水锤消除器应尽量安装在水击源附近,其安装应便于水击波无阻碍地通向消除器。

1、阀体上的压力表,安装前显示阀体气室压力,安装后显示管道压力。

2、安装前请确认,水锤消除器气室压力不得高于管道压力。

3、当扬程50m以上,压力5Kgf/cm以上时,建议长道管下方及逆止阀上方转角处各安装一只水锤消除器。

4、为考虑维修,建议保留250px阀体与墙面间隙,方便维修动作。

5、若管道内水压力较低,或水锤消除器气室压力较低,皆可帖水锤消除器上方注气栓加入气压或释放气压。

6、水锤消除器气室压力,维持于管道压力50%~70%时水锤消除器效果最佳。

7、二次侧为开放压力场合,例定水位阀,卫浴器具,水龙头等注气1-1.3Kgf/cm2较适合。

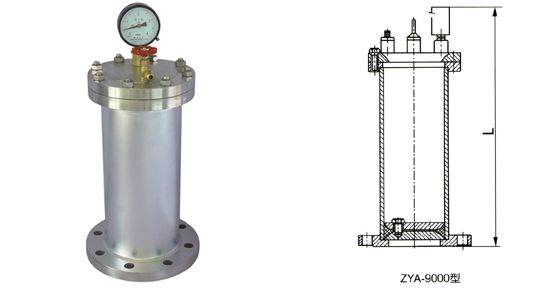

活塞式水锤吸纳器的技术参数

公称压力:PNl 6—2 5M Pa
公称通径:1 5~300
容气腔压力(占管道压力百分数)50~70%
适用介质无杂物的清水、污水
适用介质温度0~80℃
法兰标准:68/T l 7241 6 68/T 91 1 3
试验标准:GB/T l 3927 APl 598
五、主要外形连接尺寸
DN
管径
1/2”
3/4”
1”
11/4”
11/2”
2”
21/2”
本阀门的结构长度按GB12221-1989的规定,法兰连接尺寸按JB/T79-1994的规定。

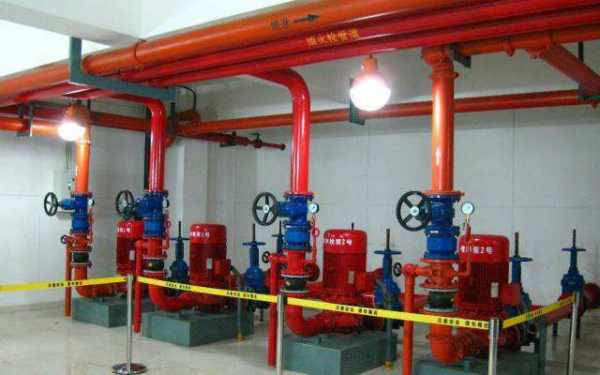

消防泵房流量测量装置安装位置和水锤消除器安装位置有什么要求

1.安装前检查水泵的完好情况。2.泵安装位置应尽可能靠近水源处。3.泵与底座安装有两种方式,一种是直接装在水泥基础上的刚性连接,另一种是采用JGD型减振器安装的柔性连接。4.直接安装可将泵安放基础上垫高30~40毫米(准备充填水泥浆之用),然后进行校正,并穿好地脚螺栓,充填水泥砂浆,经3~5天水泥干涸后,重新校正,待水泥完全干涸后,拧紧地脚螺栓的螺母。5.安装管路时,进、出水管路都应有各自的支承,不应使泵的法兰承受过大的管路重量。6.水泵用于有吸程场合,进水管端应装有底阀,并且进出口管路不应有过多弯道,同时不得有漏水、漏气现象存在。7.在进口管路上最好装有过滤网,以防杂质进入叶轮内部。滤网的有
