S7-200PLC威纶通tk6070ih触摸屏连接怎样通过触摸屏端口上下载plc

电脑 2022-05-25

西门子S7-200PLC和触摸屏连接后怎样从触摸屏端口下上载plc的程序到电脑上呢，数据线因该是

这样的话，你可以试一试，一般是用电脑里的WINCCFLEXIBLE组态软件先对触摸屏组态，这里是232和232连接如果没有直接的传输线，可以找一个232转usb的接头就可以连上了。接着用PLC和电脑连接，他们之间是485和232的端口连接，有专用的传输线，同时将plc另一个485的端口连接到触摸屏的232端口上就好了。记得要在电脑上设置好主站，电脑为0，触摸屏为1，plc为2。

怎么样通过威纶触摸屏来读取plc程序

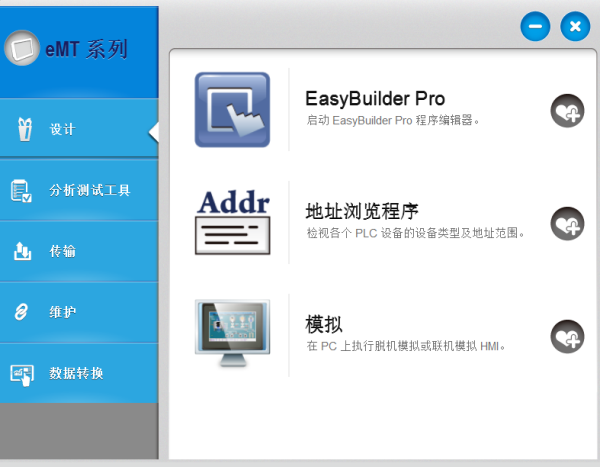

1.首先建立威纶屏组态画面，选择触摸屏型号（这里以eMT系列屏做示范）。

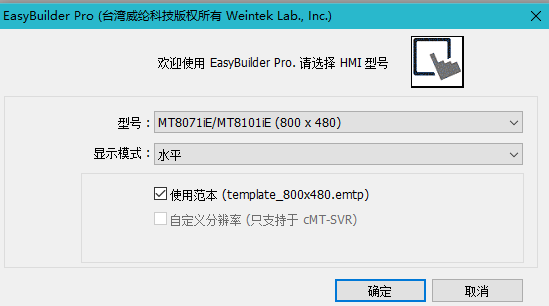

2.点击EasyBuilder建立新工程，具体型号自选(以MT8101TI为例）

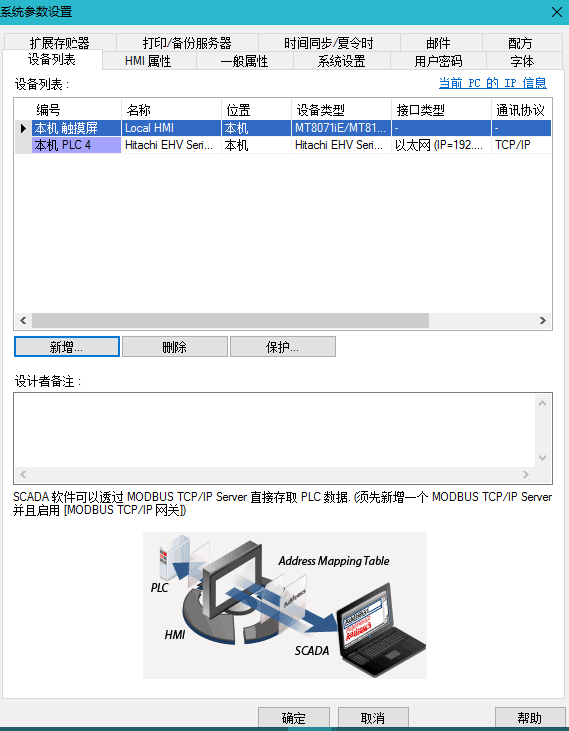

3.点击确定之后，会自动弹出系统参数设置或者在画面组态内选择系统参数设置也可以选择PLC型号。

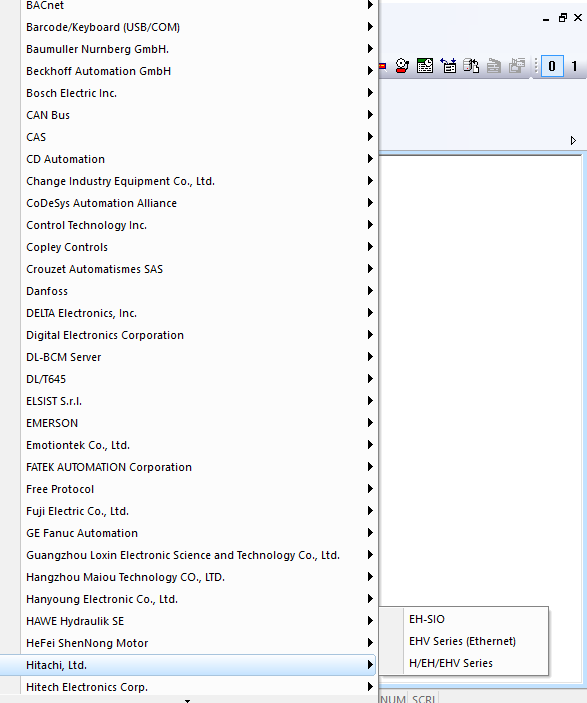

4.选择新增即可添加PLC机型。

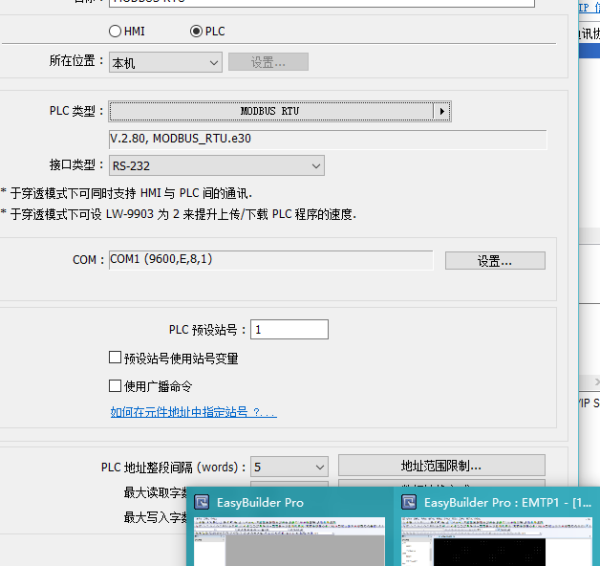

5.设置通讯参数。根据PLC通讯设置。

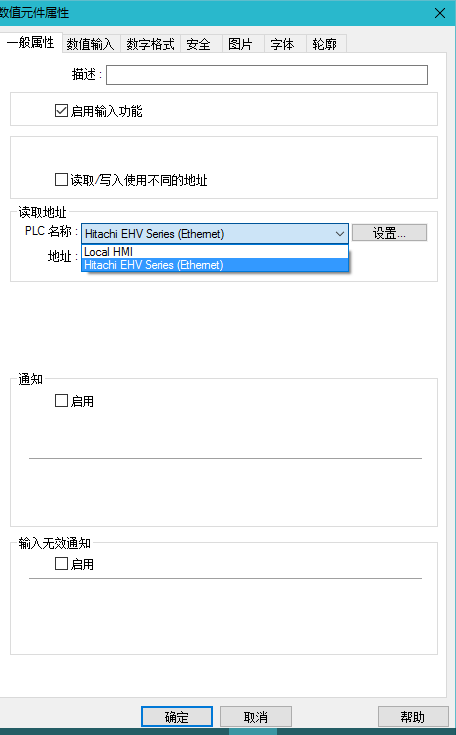

6.画面组态，以数字显示为例。添加数值显示元件之后。双击显示属性：读取PLC地址选择设置的PLC内容.

7.PLC和触摸屏通讯建立之后，就会读取相应PLC地址的内容。

威纶通触摸屏TK6070iH与S7-200进行通信,波特率端口都设置好的情况下，是什么原因不能进行通信的。

S7-200PLC一般有两个通讯端口（224以上），用西门子的编程软件连接一个端口用作编程和监控调试，TK6070i设置好RS485方式通讯，按照PLC连接说明连接Com1口和PLC的另一个口，设置好站号和波特率和编程软件下载的系统块参数要一致，可以先用编程软件都连一下两个口是否通讯都正常，然后再用TK6070i来连，一般只要驱动和通讯硬件正常，都能连上的。

触摸屏如何连接PLC?

扫描用户程序完成后，PLC控制器进入输出刷新阶段，在此期间，CPU根据I/O图像区域中的相应状态和数据刷新所有输出锁存电路，然后通过输出电路驱动相应的外围设备，此时，它是PLC控制器的实际输出。

PLC控制器通信包括PLC控制器之间的通信和PLC控制器与其它智能设备之间的通信，随着计算机控制的发展和工厂自动化网络的快速发展，各个PLC控制器生产厂家都非常重视PLC控制器的通信功能，纷纷推出了自己的网络系统，新生产的PLC控制器具有通讯接口，非常方便。

扩展资料：

plc连多个触摸屏可以分为以下几种情况：

情况1：PLC只能通过RS232串行口与触摸屏通信，需要通过触摸屏与PLC连接，然后触摸屏通过主从方式进行通信。

案例2：PLC可通过RS422串行口与触摸屏通信，此时，触摸屏和PLC连接在同一个RS422网络上进行通信，然而，大多数制造商在网络上支持31个设备。

案例3：PLC和触摸屏支持以太网通信，只要连接到交换机就行。

PLC如何跟触摸屏连接

如果是三菱FXN系列PLC有专门的通讯接口和线可以连接触摸屏，当然你要看看连接接口是否一致，协议是否相同。触摸屏软件很容易应用，你可以在电脑里做好你的应用，下载到触摸屏里就行了，当然，前提是触摸屏要和你的电脑连接通讯上。具体说，首先你看看PLC和触摸屏都有什么通讯接口，物理接口是否一致，协议是否一致。其次，变频器连接PLC可以采取硬接线或通讯的方式，就OK了。希望能帮助你
