发那科伺服放大器模拟主轴ja7b怎么连接

电脑 2023-08-22

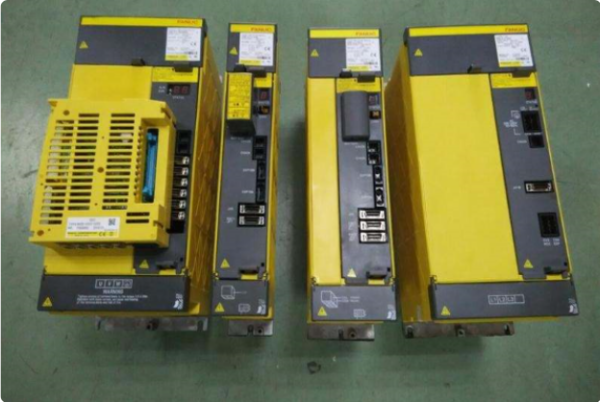

FANUC oi 414SERVO报警:X轴检测系错怎么解决

应该是电器有问题,检查电器方面,如:编码器等,还有就是伺服放大器有问题,应做检测!先做简单检查,不行就做伺服放大器检查!

出现414报警时,检查诊断号204。 #6为1,数字伺服A/D转换异常。#5为1,伺服放大器电磁开关熔断器断。#4为1,编码器异常。#3为1,编码器反馈线有问题。

编码器,放大器,电缆,都有可能出现了问题,有条件的话,和其他机床交换试一下,或者和其他轴交换。

查看诊断号0720,然后看Z轴电机电压以及连接线之类:

1,#6 LV:低电压报警 → LED [2]或[3]点亮;

2,#5 OVC:过电流报警;

3,#4 HCA:异常电流报警 → LED [8]点亮;

4,#3 HVA:过电压报警 → LED [1]点亮;

5,#2 DCA:放电报警 → LED [4]或[5]点亮;

6,#1 FBA:断线报警;

7,#0 OFA:溢出报警。

扩展资料:

FANUC常见故障及解答:

JD1A:为系统I/0 Link接口,它是一个串行接口,用于CNC与各种I/0单元的连接,如机床标准操作面板、I/O扩展单元及具有I/0 Link接口的放大器连接,从而实现附加轴PMC控制。

JA7A:为系统串行主轴或主轴位置编码器的信号接口。当机床采用串行主轴时,JA7A与主轴放大器的JA7B连接;当机床采用模拟量主轴时,JA7A与主轴独立位置编码器连接。

JA8A:模拟量主轴信号接口,系统发出的主轴速度信号(0~10V)作为变频器的频率给定信号。

JS1A~JS4A:为第一轴~第四轴的伺服信号接口,分别与伺服放大器的第一轴~第四轴的JS1B~JS2B(两个伺服放大器)连接。

JF21~JF24:为位置检测装置反馈信号接口,分别与第一轴~第四轴的位置检测装置(如光栅尺)连接。

JF25:为绝对编码器的位置检测装置电池接口(标准为6V)。

CP8:为系统RAM用的电池接口,标准为3V的锂电池。

RSW1:为系统维修专用的开关(正常为“0”位置)。

MEMORY CARD:为PMC编辑卡或数据备份用的存储卡接口。

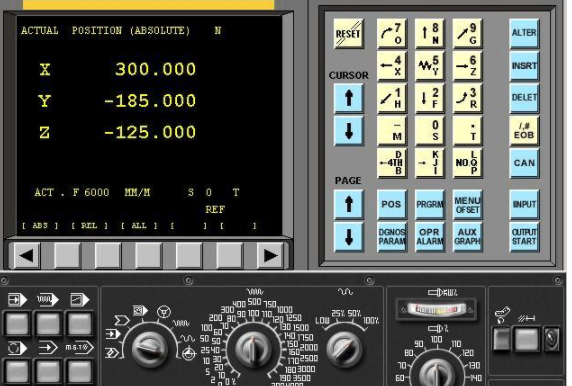

fanuc数控系统操作指南

FAUNC\FANUC α系列主轴模块型号及接口定义 数控系统中的主轴模块用于控制驱动主轴电动机,在加工中心中主轴带动刀具旋转,根据切削速度、工件或刀具的直径来设定相对应的转速,对所需加工的工件进行各种加工。而在车床中,主轴则带动工件旋转,根据切削速度、工件或刀具的直径来设定相对应的转速,对所需加工的工件进行各种加工。 FANUC的α系列主轴模块主要分为SPM、SPMC、SPM – HV三种。 (1)α系列FANUC 0i主轴模块的型号 主轴模块的型号如下所示: SPM □ / □ □ = 1 \* GB3 ① = 2 \* GB3 ② = 3 \* GB3 ③ = 4 \* GB3 ④ =

fanuc system 如何查看各伺服轴和主轴的负载!

fanuc系统中的参数3111#5可以更改为1,并且可以在功能键的moni软件中看到每个轴的负载。

1、伺服连接分为A型和B型,由伺服放大器的短路棒控制。 A型连接将位置反馈线连接到cNc系统,B型连接将其连接到伺服放大器。 0i和最近开发的系统使用B型.o大多数系统使用A型。

注意:根据伺服软件的不同,这两个连接不能任意使用。连接时,最后一个放大器JxlB需要插入FANUC(提供短路插头,如果忘记,将出现#401报警。

2、此外,如果使用伺服放大器控制两个电机,则应将大电机连接到M端子,将小电机连接到L端子。否则,电机在运行时会听到异常咔嗒声。

扩展资料:

fanuc系统的特点:

1、刚性攻丝

主轴控制回路采用位置闭环控制,主轴电机的旋转与攻丝轴(Z轴)进给完全同步,从而实现高速,高精度的攻丝。

2、复合加工周期

复合加工循环可以通过简单的命令生成一系列切削路径。例如,定义工件的最终轮廓,并且可以自动生成多次粗加工的刀具路径,这简化了车床编程。

3、直接尺寸编程

您可以直接指定尺寸,例如直线的倾斜度,倒角的值,角半径的值等。这些尺寸在零件图纸上指定,这简化了零件加工程序的编程。

4、记忆螺距误差补偿可以补偿机械系统中的误差,例如螺距误差。补偿数据以参数的形式存储在CNC存储器中。

参考资料来源:百度百科—FANUC系统

数控机床维修的基本功

数控机床维修的基本功

  在我国,随着现代制造业的发展,数控机床的应用越来越普遍,社会急需数控机床维修高级技能人才。要学好数控机床维修,首先要熟悉数控系统及其接口与连接,这是数控机床维修的基本功。

  数控机床根据功能和性能的要求配置不同的数控系统。数控系统是数控机床的核心,包括数控装置、进给伺服驱动单元、主轴驱动单元、可编程控制器、显示装置及操作面板、通信装置和辅助控制装置。目前,我国数控机床行业占据主导地位的有日本的FANUC(发那科)、德国的SIEMENS(西门子)、我国的华中等公司的数控系统及相关产品。

  数控装置的接口是数控装置与数控系统的功能部件(主轴模块、进给伺服模块、PLC模块等)和机床进行信息传递、交换和控制的端口。接口在数控系统中占有重要的位置。不同功能模块与数控系统相连接,不能直接连接,必须通过接口电路连接起来。无论是哪种数控系统,数控装置常用接口一般可以分为五大类:电源接口、通信接口、伺服控制接口、主轴控制接口和输入输出接口。

  本文以FANUC-0i Mate C数控系统和华中HNC-21数控系统为例,结合作者多年的实际维修经验,介绍数控装置的常用接口及其应用,以便于读者掌握典型数控系统的组成及功能连接,为数控系统的维修奠定良好的基础。

  二、FANUC-0i Mate C数控系统接口

  自1965年以来,FANUC一直致力于工厂自动化产品CNC的开发。公司采用了先进的开发手段及先进的生产制造设备,为全世界的机械工业提供了高性能、高可靠性的众多的系列数控产品和智能机械。图1为FANUC-0i Mate C系统单元接口图,图2为FANUC-0i Mate C数控系统连接图。

  (一)电源接口

  CP1:系统直流24V.输入电源接I21,一般与机床侧的DC24V稳压电源连接。

  (二)通信接口

  JD36A:RS-232-C串行通信接口(0、1通道)。

  JD36B:RS-232-C串行通信接口(2通道)。

  (三)伺服控制接口

  CPl0A:系统伺服高速串行通信FSSB接口(光缆),与伺服放大器的CP10B连接。CA69:伺服检测板接口,此接口维修时使用。

  (四)主轴控制接口

  JA7A:串行主轴/主轴位置编码器信号接口。当主轴为串行主轴时,与主轴放大器的  JA7B连接,实现主轴模块与C C系统的信息传递;当主轴为模拟量主轴时,该接口又是主轴位置编码器的主轴位置反馈信号接口。

  JA40:模拟量主轴的速度信号接口,CNC系统输出的速度信号(0~10V)与变频器的模拟量频率设定端相连接。

  (五)输入输出接口

  JD44A:外接的`I/O卡或I/O模块信号接口(I/O Link控制)。

  CA55:系统MDI键盘信号接口。

  CN2:系统操作软键信号接口。

  三、华中HNC-21数控系统接口

  华中世纪星HNC-21系列数控单元(HNC-21T、HNC-21M)采用先进的开放式体系结构,内置嵌入式工业PC机,配置7.5英寸彩色液晶显示屏和通用工程面板,集成进给轴接口、主轴接口、手持单元接口、内嵌式PIC接口于一体,支持硬盘、电子盘等程序存储方式以及软驱、DNC、以太网等程序交换功能,具有低价格、高性能、配置灵活、结构紧凑、易于使用、可靠性高的特点,主要应用于小型车、 铣 加工中心。

  (一)电源接口

  XS1:电源接口。管脚1、5 为AC24V1

  AC2472,交流24V 电源,也可用DC24V 电源供电。管脚2、4为+24V、24VG,直流24V 电源。管脚6为PE,安全地。

  调试数控机床时,数控系统上电前,调试人员需要测试管脚1、5或管脚2、4的电源电压,确认是否为DC24V或AC24V。另外,当我们怀疑数控系统输入电源类故障时,也需要进行此操作。

  (二)通信接口

  1.XS2:外接PC键盘接口。

  2.XS3:以太网接口。

  3.XS4:软驱接口。

  4.XS5:RS232接口。串行数据通信时使用,运用此接口可与PC机进行数据交换,完成参数、PLC、程序等的上传下载。

  (三)伺服控制接口

  1.XS30~XS33:模拟式、脉冲式、步进式进给轴控制接口。管脚14、7、15、8分别为CP+、CP-DIR+ 、DIR-

  步进式进给轴控制时,CP+、CP-代表输出指令脉冲,脉冲的频率和数量控制步进电机的转速和转角大小;DIR+、DIR一代表输出指令方向,控制步进电机的转向。步进式进给轴控制属开环系统,无反馈。脉冲式进给轴控制时,脉冲指令接口有3种类型:单脉冲(又称脉冲+方向)方式、正交脉冲(又称AB相脉冲)方式和正反向脉冲(又称双脉冲)方式,不同工作方式下CP、DIR的含义如表1所示。

  单脉冲方式中,CP为脉冲信号,DIR为方向信号;正交脉冲方式中,CP与DIR的相位差为脉冲信号,CP与DIR的相位超前和落后关系决定电动机的旋转方向;正反向脉冲方式中,CP为正转脉冲信号,DIR为反转脉冲信号。

  管脚6为OUTA,模拟电压输出,用于模拟式进给轴控制。

  脉冲式和模拟式进给轴控制属闭环控制,有反馈,以下是与反馈有关的管脚。

  管脚4、5和管脚12、13都是DCSV电源,所不同的是管脚12、13是外围输入给数控系统的电源,而管脚4、5是数控系统提供给编码器的电源。

  管脚1、9、2、10、3、11分别为A+、A-、B+、B-、Z+、Z-。管脚1、9和管脚2、10是伺服码盘A、B相位反馈信号,A、B相位差9O。,用于辨向。管脚3、11是伺服码盘Z脉冲反馈信号,用于每转产生一个基准脉冲,又称零脉冲,它是轴旋转一周在固定位置上产生的一个脉冲,在伺服码盘上用于精确确定机床的参考点。

  2.XS40~XS43:串行式HSV-l1型伺服轴控制接口。管脚2、3分别为数据接收RXD和数据发送TXD,管脚5为GND地。

  (四)主轴控制接口

  xS9:主轴控制接口。管脚6、14为主轴模拟量AOUT1、AOUT2,管脚7、8、15为模拟量输出地GND。AOUT1、GND输出-10V +1OV 电压给变频器,来控制主轴转速,而AOUT2、GND则输出0~+10V电压。我们根据实际所需选取相应的管脚。

  管脚4、5和管脚12、13都是DC5V电源,所不同的是管脚12、13是外围输入给数控系统的电源,而管脚4、5是数控系统提供给编码器的电源。管脚1、9、2、10、3、l1分别为SA+、SA-、SB+、SB-、SZ+、SZ-。管脚1、9和管脚2、1O是主轴码盘A、B相位反馈信号,A、B相位差90,用于辨向。管脚3、11是主轴码盘z脉冲反馈信号,用于每转产生一个基准脉冲,在主轴码盘上用于螺纹加工以及主轴定向等。

  (五)输入输出接口

  1.XSIO、XS11:输入开关量接口。每个输入开关量接口有25个管脚。以XS10接口为例,其中管脚3为空,管脚1、2、14、15为24VG,即外部开关量直流24V电源地。管脚13、25、12、24、11、23、10、22、9、21、8、20、7、19、6、18、5、l7、4、16分别为IO~I19,共支持2O个输入点,分别对应输入开关量X0.0~X2.3。同样,XS11接口也支持2O个输入点,分别对应输入开关量X2.4~X4.7。

  2.XS20、XS21:输出开关量接口。每个输出开关量接口有25个管脚。以XS20为例,其中管脚5为空,管脚1、2、14、15为24VG,即外部开关量直流24V电源地。管脚3、l6为OTBS1、OTBS2,连接超程解除按钮。管脚4、17为ESTOP1、ESTOP2,连接急停按钮。管脚13、25、12、24、11、23、1O、22、9、21、8、2O、7、19、6、18分别为OO~O15,共支持16个输出点,分别对应输出开关量Y0.0~Y1.7。同样,XS21接口也支持16个输出点,分别对应输出开关量X2.0~ X3.7。

  可通过测量管脚4、17,来判断急停按钮通断。也可通过测量3、16,来判断超程解除按钮的通断。这在维修中,在处理急停类和超程类故障时是非常有用的方法。

  3.XS6:远程I/O板接口。数控机床结构越复杂、控制功能越多,随之受控对象越多,所需的外部开关量就越多。当XS10、11、2O、21接口不能满足我们的需要时,可使用XS6远程I/O板接口进行扩展。

  4.XS8:手持单元接口。手持单元接口共有25个管脚。其中管脚25、13为+5V、5VG,即手摇直流5V 电源。管脚24、12为手摇A相HA和手摇B相HB。这些是手持单元最基本的管脚。

  另外,手持单元若带有手持急停按钮和坐标轴选择、增量倍率选择等功能,其管脚这样分配的:管脚1、2、14、15为24VG,管脚3、16为+24V,为开关量提供直流24V 电源;管脚4、l7为ESTOP2、ESTOP3,连接手持单元急停按钮;管脚9、21、8、20、7、19、6、18分别为I32~I39,对应输入开关量X4.0~X4.7;管脚11、23、1O、22分别为028~O31,对应输出开关量Y3.4~Y3.7。

  需要注意的是,若手持单元中使用了以上输入、输出开关量管脚,则XS11、XS21接口中相同的开关量管脚就不再使用,以免重复。另外,若手持单元没有急停按钮,则一定要将本接口中的4、17管脚短接,否则系统将处于急停,不能复位。对于数控机床调试、维修人员来说了解并会应用这些都是很重要的。

;

FANUC系统换刀点设定?

换刀点是有刀库机床的Z轴换刀位置坐标,参数是#1240。将“G90G、30Z0”运行到换刀点位置,M6T几是换刀坐标,输入具体数值即可。

FANUC系统是数控机床车间里常见的数控机床程序,其操作面板简洁易懂。FANUC 公司创建于1956年的日本,中文名称发那科(也有译成法兰克),是当今世界上数控系统科研、设计、制造、销售实力强大的企业,目前拥有员工4549人。

相关信息:

伺服的连接分A型和B型,由伺服放大器上的一个短接棒控制。A型连接是将位置反馈线接到cNc系统,B型连接是将其接到伺服放大器。0i和近期开发的系统用B型。o系统大多数用A型。两种接法不能任意使用,与伺服软件有关。

连接时最后的放大器JxlB需插上FANUC (提供的短接插头,如果遗忘会出现#401报警.另外,荐选用一个伺服放大器控制两个电动机,应将大电动机电抠接在M端子上,小电动机接在L端子上.否则电动机运行时会听到不正常的嗡声。
