该如何实现DC-DC变换器电路控制方案

电脑 2023-10-26

dc/dc的工作原理与电路图。

  dc/dc的工作原理与电路图:

  工作原理:

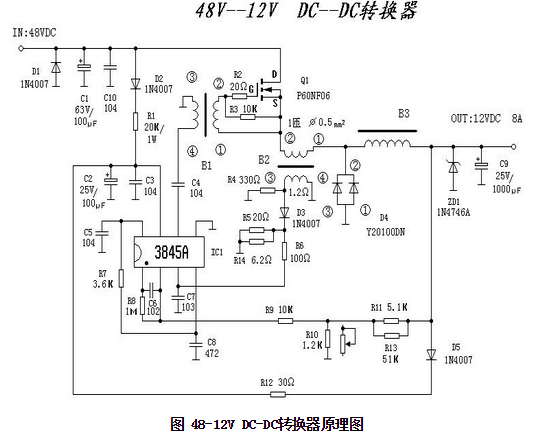

  下图是根据实物剖析而来,电源经D2、R1为IC1提供+12V左右的电压,6脚输出脉冲经C4和变压器耦合后驱动Q1振荡,当Q1导通后输出电流通过L经C9滤波后向负载供电,当Q1截止时,变压器式电感B3磁能转变为电能,其极性左负右正,续流二极管D4导通,电流通过二极管继续向负载供电,使负载得到平滑的直流,当输出电压过低或过高时,从电阻R11、R10、R9组成的分压电路中得到取样电压送到IC1 2脚与内部2.5V基准电压比较后控制Q1导通脉宽,从而使输出电压得到稳定。当负载电流发生短路或超过8A时,IC1 3脚电压的上升会控制脉宽使Q1截止,以确保Q1的安全。

  C8和R7构成振荡时间常数,本电路的振荡频率为65KHz,其计算公式为下:

如何设计双向 DC-DC 变换器

没有原理性问题,可以实现。从电路来看应该有V1>V2,如果工作在临界连续模式(critical conduction mode)的话,不论是工作在Buck还是Boost模式,先不考虑损耗,流经电感的最大电流都是Ipk = 2 P / V2。电感工作的最大磁通匝链数(magnetic flux linkage)为Psi = L Ipk。相应的匝数和磁心有效截面积的乘积n Ac应设计在磁性材料容许的最大磁通密度(magnetic flux density) Bmax,并考虑降额,设降额系数为eta,有n Ac > Psi / (Bmax * eta)。若考虑同步工作(synchronized Bu

急求 基于DC-DC变换技术直流稳压电源设计

<电子技术课程设计> 直流稳压电源课程设计任务书 一:设计任务及要求: 1. 设计任务 设计一集成直流稳压电源,满足: (1)当输入电压在220V交流时,输出直流电压为6V。 (2)输出纹波电压小于5mv,稳压系数<=0.01; (3)具有短路保护功能。 (4) 最大输出电流为:Imax=1.0A; 2.通过集成直流稳压电源的设计,要求学会: (1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。 (2)掌握直流稳压电源的调试及主要技术指标的测试方法。 3.设计要求 (1) 电源变压器只做选择性设计; (2) 合理选择集成稳压器; (3) 完成全电路理论设计、绘制电路图; (4

如何用MCU控制DC/DC变换器

通过MCU输出高低电平控制三极管的导通与截止,进而达到控制DC/DC的目的

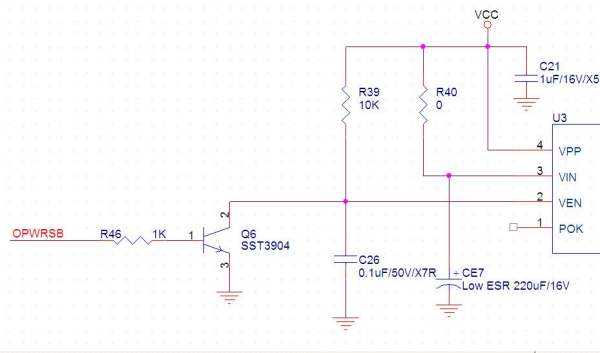

下图是一个简单的例子:opwrsb是单片机的输出引脚,

当opwrsb输出高电平,三极管导通,VEN为低电平,DC/DCdisable(DC/DC高电平有效)

当opwrsb输出低电平,三极管截止,VEN为高电平(通过10K上拉),DC/DCenable(DC/DC高电平有效)

51单片机怎样控制DC/DC变换器?

什么毕业设计啊?搞这高端?这里图上不是写了PWM控制嘛!!单片机就是给DC/DC的电力元件PWM信号,让DC/DC电路变换并保持一定电压,单片机还负责监测各个电路的电流,电压判断是否过流是否过压,欠压,等等。。。根据监测到的信息对DC/DC进行控制。。。。
