EE1608和ee1610磁芯的AE值时多少

EE1608的Ae为31.95mm2,EE1610的Ae为38.8mm2,这是基于尺寸为市面上比较常见EE16的尺寸。仅供参考! 参考:http://bbs.big-bit.com/thread-462093-1-1.html

磁芯的:AP、Ap、Ae、Aw、Ve、Le、AL、Wt、PCL 分别代表什么,怎么计算出来(最明

AP--磁芯面积积AP=AW*AE(直接查表)或;Le--有效磁路长度如环形内外周长相加除以2即可

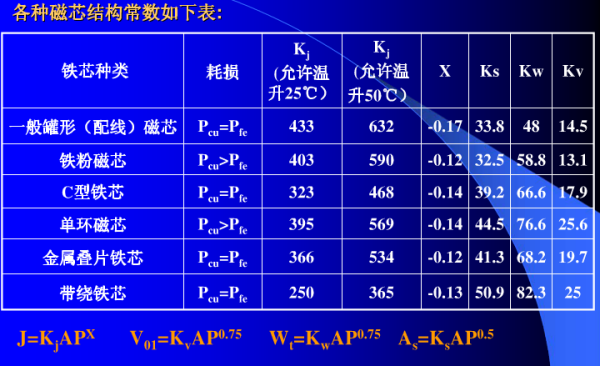

VE,WT见下图表及公式(需要先计算出AP)如果想要具体了解每个公式是如何推导出来的,你可以看(变压器及电感设计手册)这本书里详细的介绍啦变压器如何设计的及磁芯的一些参数是如何计算的,希望对你有帮助

磁芯Ae值与功率的关系

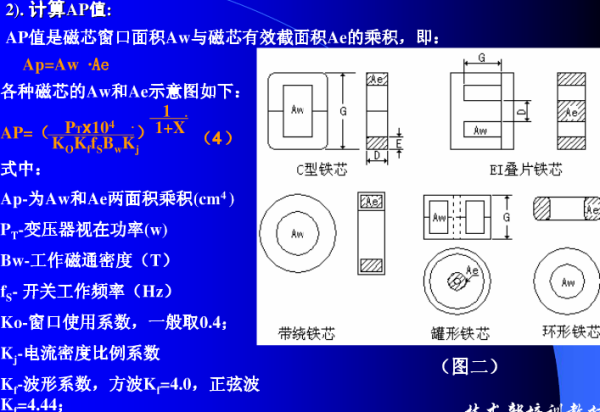

磁芯AP值称做磁芯面积乘积,即磁芯窗口面积Aw与磁芯有效截面积Ae的乘积:AP=Aw×Ae,单位一般是cm^4或mm^4。 在选用EE或EI型磁芯时,可根据计算出的AP值,查表找出所需磁芯的型号。AP值涉及了变压器磁芯的功率和绕线时适当的窗口占用率两个方面的考虑。

磁芯的:AP、Ap、Ae、Aw、Ve、Le、AL、Wt、PCL 分别代表什么?

Ap( cm4 )、Ae( mm2 )、Aw( mm2 )、AL( nH/N2 )、Le( mm )、Ve( mm3 )、Wt( g ) 、PCL 100kHz 200mT [@ 100℃ (W)] 、Pt(100kHz)( Watts )

Ap( cm4 ) (误)、c1(cm¯¹) 磁芯常数、Ae( mm2 ) 磁芯有效截面积、Aw( mm2 ) 卷线截面积、AL( nH/N2 ) 磁芯无气隙时的等效电感、Le( mm ) 磁路长度、Ve( mm3 )磁芯体积、Wt( g ) 磁芯重量 、PCL 100kHz 200mT [@ 100℃ (W)] 磁芯最大损耗、Pt(100kHz)( Watts )承载功率(典型值)

磁芯有效体积怎么计算?

1、指的是低频还是高频的。指的是Ae面积吧,不只是是有效截面积Ae吧,有效磁路上都le也有关系。

2、需要有效提及,也只是用来计算。既然计算,本身就是理论数值,每个磁芯厂家手册都有有效提及的数值。

EE磁芯的规格要怎么看

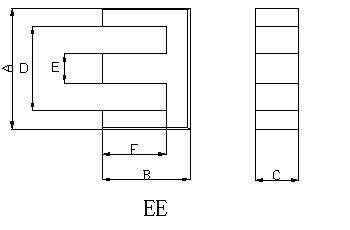

一般来讲,长宽高是指图纸中的ABC三个值。但在名称上通常是用2B来,比如说EE1614,16是A值,14是2B值。这个叫法应该是行业通用的。
