simulink仿真后不出来?告诉我内容默认显示?然后然后让我去调整一下怎么调整

电脑 2023-11-01

用simulink进行仿真，用的scope输出，但没有显示，怎么回事啊？同时怎么修改算法？

你先点那个黑色的三角形图标，运行以后出现warning不要管，然后双击scope，如果程序正确的话波形就出现了。横坐标的问题，比如输入step，那么横坐标是时间轴，你只要在黑色三角形那栏的旁边改时间的地方改成你想要的时间就可以了。

MATLAB SIMULINK仿真总是出不来图

这个提示可以不用管，是提示你最大步长为默认的0.2.如果你想去掉这个警告的话，按ctrl+E,修改一下最大步长即可。另外，你确定是正反馈，不是负反馈吗？负反馈出来的波形会是个正弦波，正反馈的话是无限增加的

simulink 仿真出现的问题，急急急

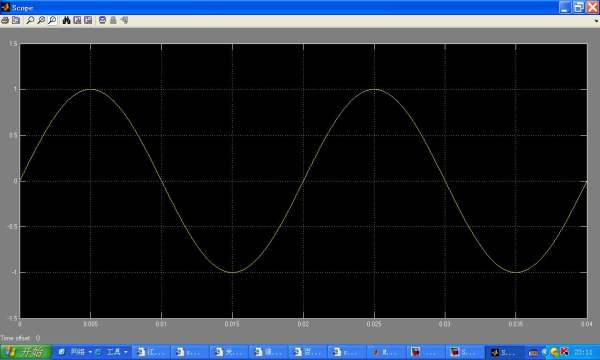

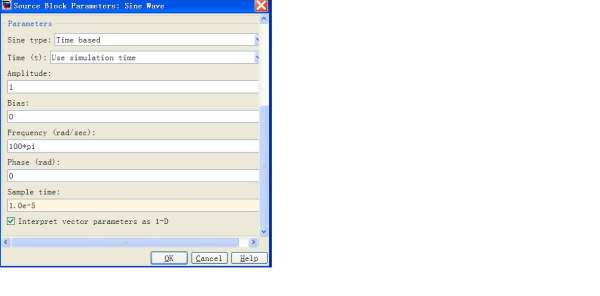

看来兄弟是对数字角频率有点模糊，你的问题主要在两个方面：1是采样率未正确设置。我设采样时间为1.0e-5，采样频率即100kHz。当然你可以改变这个值(如采样频率为10kHz)，看看波形的变化。只有当一个周期里你的采样点足够多时，波形才是平滑的；2是你可以减小仿真时间，你的信号是50Hz，周期是0.02S，可以设置仿真时间为0.04。具体请看下图

如何解决simulink仿真中出现的问题？

1、在该model的工具栏上选择simulation，再选择并进入configuration parameters界面，从solver里面设置，type设置为variable-step，solver设置为discrete；
2、或者在Diagnostics子菜单里将'Automatic solver parameter selection' 设置为none。

Simulink可以用连续采样时间、离散采样时间或两种混合的采样时间进行建模，它也支持多速率系统，也就是系统中的不同部分具有不同的采样速率。为了创建动态系统模型，Simulink提供了一个建立模型方块图的图形用户接口，这个创建过程只需单击和拖动鼠标操作就能完成，它提供了一种更快捷、直接明了的方式，而且用户可以立即看到系统的仿真结果。

Simulink是用于动态系统和嵌入式系统的多领域仿真和基于模型的设计工具。对各种时变系统，包括通讯、控制、信号处理、视频处理和图像处理系统，Simulink提供了交互式图形化环境和可定制模块库来对其进行设计、仿真、执行和测试。.

构架在Simulink基础之上的其他产品扩展了Simulink多领域建模功能，也提供了用于设计、执行、验证和确认任务的相应工具。Simulink与MATLAB紧密集成，可以直接访问MATLAB大量的工具来进行算法研发、仿真的分析和可视化、批处理脚本的创建、建模环境的定制以及信号参数和测试数据的定义。
