复印机pcu电路板是什么板

电脑 2023-12-05

理光复印机td,id,sbu,ld,df ,sbcu,pcu,psu,这些分别是什么意思?有什么

说点我知道的 sbu是传感器板;sbcu就是主板:ipu是图像处理板;adf是自动送稿器:dfdate应该指的是送稿器门信号;pcu是光电导体单元;psu是电源板;hdd明显的是硬盘;nic是指的网络接口 下面3个我就不说了

PCB板是什么板?

PCB板就是印制电路板,又称印刷电路板,是电子元器件电气连接的提供者。

PCB板按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。

由于印刷电路板并非一般终端产品,因此在名称的定义上略为混乱,例如:个人电脑用的母板,称为主板,而不能直接称为电路板,虽然主机板中有电路板的存在,但是并不相同,因此评估产业时两者有关却不能说相同。

再譬如:因为有集成电路零件装载在电路板上,因而新闻媒体称他为IC板,但实质上他也不等同于印刷电路板。我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。

目前的电路板,主要由以下组成:

线路与图面(Pattern):线路是做为原件之间导通的工具,在设计上会另外设计大铜面作为接地及电源层。线路与图面是同时做出的。

介电层(Dielectric):用来保持线路及各层之间的绝缘性,俗称为基材。

孔(Through hole / via):导通孔可使两层次以上的线路彼此导通,较大的导通孔则做为零件插件用,另外有非导通孔(nPTH)通常用来作为表面贴装定位,组装时固定螺丝用。

扩展资料:

采用印制板的主要优点是:

1、由于图形具有重复性(再现性)和一致性,减少了布线和装配的差错,节省了设备的维修、调试和检查时间;

2、设计上可以标准化,利于互换;

3、布线密度高,体积小,重量轻,利于电子设备的小型化;

4、利于机械化、自动化生产,提高了劳动生产率并降低了电子设备的造价。

5、特别是FPC软性板的耐弯折性,精密性,更好的应用到高精密仪器上(如相机,手机.摄像机等)。

参考资料:

百度百科-印制电路板

pcb线路板到底是什么意思

印刷电路板(PCB)也称为电路板,是重要的电子元器件,被誉为“电子元器件之母”。以下是PCB人必须要懂的PCB电路板小常识: 1、传统的电路板,是通过印刷抗蚀剂的方法来制作电路的电路图和图纸,因此被称为印刷电路板和印刷电路板。目前,大多数电路板都贴在附着的抗腐蚀剂(叠层或涂层)上,曝光显影后,才能进行电路板的刻蚀。 2、电路板有单面板、双面板和多层板之分。在最基本的PCB上,零件集中在其中一面,导线则集中在另一面上,这种PCB叫作单面板。双面板是双面都有覆铜有走线,并且可以通过过孔来导通两层之间的线路,使之形成所需要的网络连接。多层板指具有三层以上的导电图形层与其间的绝缘材料以相隔层压而成,且

印刷电路板,什么是印刷电路板,印刷电路板介绍

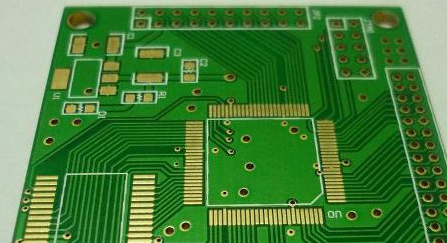

印刷电路板是指裸板-即没有上元器件的电路板。

目前的电路板,主要由以下组成

1、线路与图面(Pattern):线路是做为原件之间导通的工具,在设计上会另外设计大铜面作为接地及电源层。线路与图面是同时做出的。

2、介电层(Dielectric):用来保持线路及各层之间的绝缘性,俗称为基材。

3、孔(Through hole / via):导通孔可使两层次以上的线路彼此导通,较大的导通孔则做为零件插件用,另外有非导通孔(nPTH)通常用来作为表面贴装定位,组装时固定螺丝用。

4、防焊油墨(Solder resistant /Solder Mask) :并非全部的铜面都要吃锡上零件,因此非吃锡的区域,会印一层隔绝铜面吃锡的物质(通常为环氧树脂),避免非吃锡的线路间短路。根据不同的工艺,分为绿油、红油、蓝油。

5、丝印(Legend /Marking/Silk screen):此为非必要之构成,主要的功能是在电路板上标注各零件的名称、位置框,方便组装后维修及辨识用。

扩展资料

印刷电路板本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。

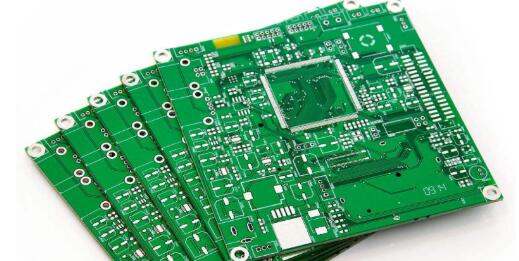

在表面可以看到的细小线路材料是铜箔,原本铜箔是覆盖在整个板子上的,而在制造过程中部份被蚀刻处理掉,留下来的部份就变成网状的细小线路了。这些线路被称作导线(conductor pattern)或称布线,并用来提供PCB上零件的电路连接。

通常PCB的颜色都是绿色或是棕色,这是阻焊(solder mask)的颜色。是绝缘的防护层,可以保护铜线,也防止波焊时造成的短路,并节省焊锡之用量。

在阻焊层上还会印刷上一层丝网印刷面(silk screen)。通常在这上面会印上文字与符号(大多是白色的),以标示出各零件在板子上的位置。丝网印刷面也被称作图标面(legend)。

在制成最终产品时,其上会安装集成电路、电晶体、二极管、被动元件(如:电阻、电容、连接器等)及其他各种各样的电子零件。借着导线连通,可以形成电子讯号连结及应有机能。

参考资料来源:百度百科-印刷电路板
