最新版sketch圆角在哪

电脑 2023-12-09

sketch up 如何让方形角变圆

如果是比规则的矩形的话,在一个面上画上圆角的剖面,然后沿要要导的面的四条边放样,(默认快捷键是alt+f)

sketch up中如何把棱角变圆滑?

sketch up中把棱角变圆滑的步骤如下:

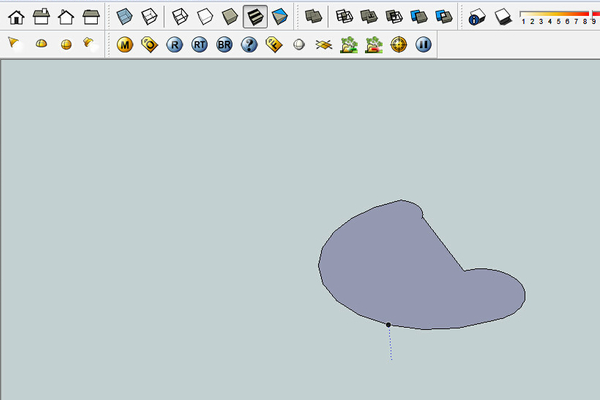

1、首先打开sketchup,打开需要在sketchup软件中拉伸的平面。

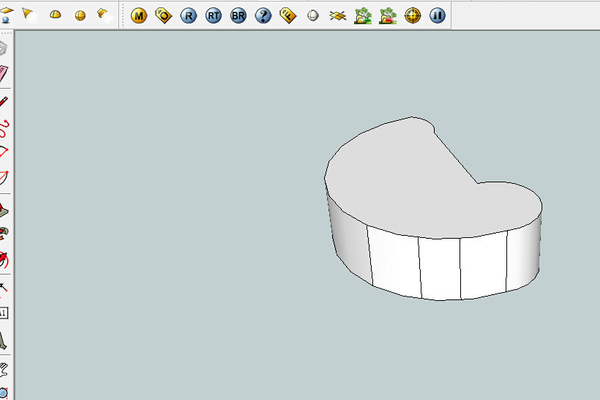

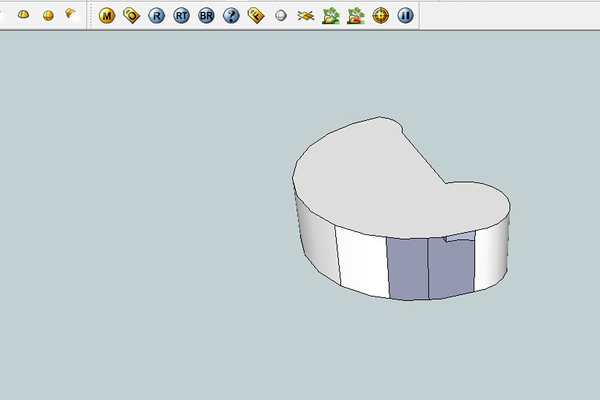

2、当我们使用拉伸工具将其拉起时,经常遇到下图中的情况,并且有许多垂直线条,使表面不光滑。

3、使用橡皮擦删除行时,通常会导致下图的结果,并且无任何理由删除曲面。

4、此时,需要单击橡皮擦工具,然后按住crtl按钮以擦除要柔化的垂直线。

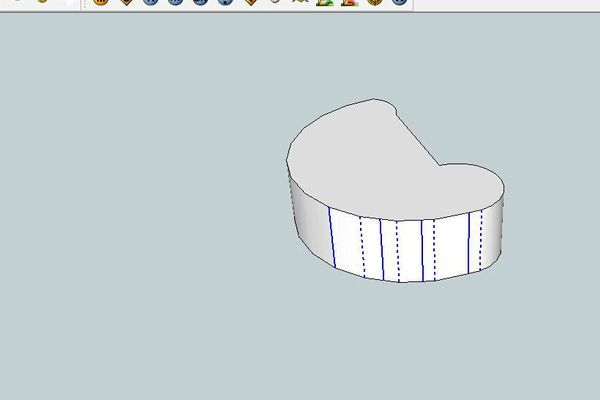

5、如下所示,在擦拭过程中显示蓝色虚线。

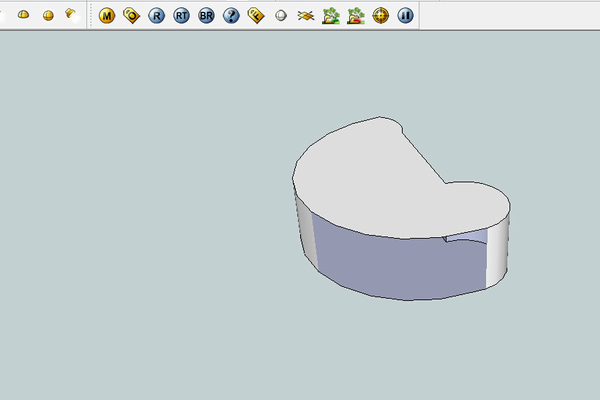

6、图为完成的图形,即使不破坏原始表面,也能使表面光滑。

如何用sketch中画一个四角弧度不想等的矩形

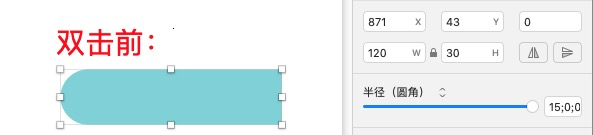

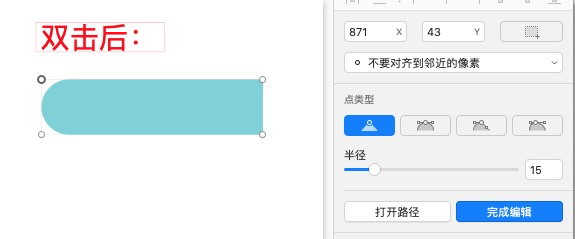

很简单:画好矩形后——双击矩形(进入编辑模式)——点四角的每个圆点,右边就可以在属性面板里面编辑单个角的圆角半径了。

所以重点就是双击。




还有一个方法:画好矩形后,在半径那里按左上、右上、右下,左下输入半径数值,用;隔开,例如:

15;0;0;15

sketchup怎么把矩形的一个角变成圆角

可以用插件 名称是:fillet.rbs 大小:7KB 插件覆盖到SketchUp安装目录下的plugins文件夹里 即复制插件到C:\Program Files\Google\Google SketchUp 7\Plugins下 自己网上找一下

sketchup中倒圆角的问题

SU8的初学者,正好学到倒圆角这个内容,谈一下我的想法供参考。

“跟随路径“的一个苛刻条件是:剖面与路径须垂直相交,所以在对正方体操作时相对容易。

而与圆弧相关的就难在找到垂直点,我们画两个同心圆后,放大细节可以看到圆是由许多线段构成,且内外圆的对应线段,因为你是随机画圆所以并不一定平行。

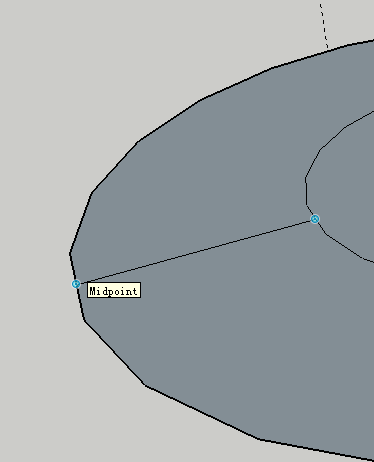

所以,我试着用画一个圆再向内偏移的方法,形成第二个圆,再放大看,对应的内外的小线段都是一一对应,两两平行。然后划线裁剪,从Midpoint 到 Midpoint(图一),删除多余的线,拉伸形成如问题图的圆弧桌面。

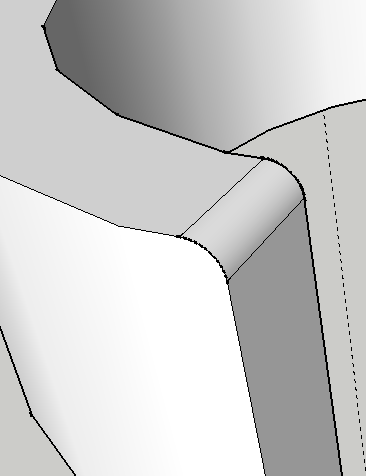

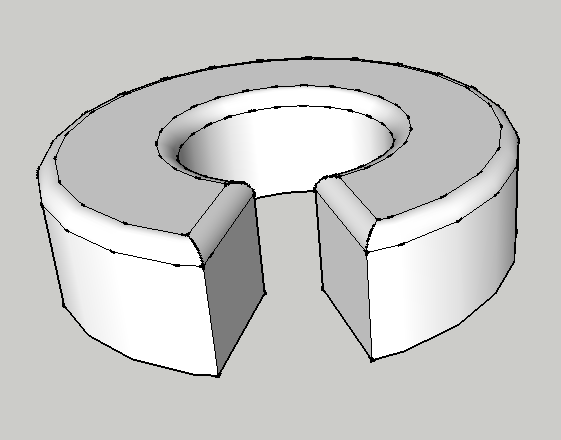

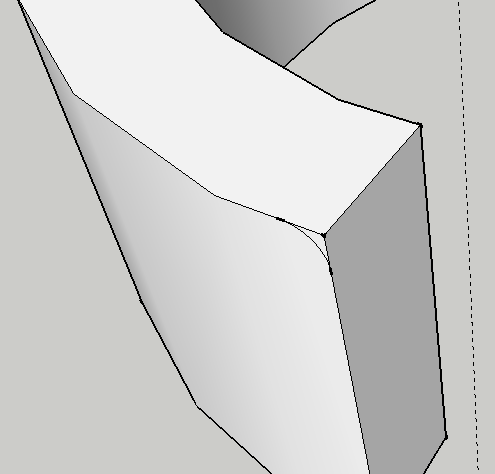

接下来再画角上的小圆弧其实效果等同于在正方体的角上画(图二),然后点击经向线段,选“跟随路径“命令,选剖面,一下就完成了(图四)。

这个方法似乎还是比较方便的,是否完全适用,还有待验证。可能存在的问题是:倒角大小是否有影响;桌面圆弧展开角度,如果有一定具体要求,其角度的末端或许对midpoint的定位有点影响。

(图四)是为了重现问题图,但是却一下顺利画出来,原来无意中都选在了“中点“上,再试第二次却是失败图。所以,才有了以上的思考和摸索。

2018-12-11 TT
