自动控制系统中常用的调节器有哪些? 什么是调节器

自动控制系统中常用的调节器名称常与用途相关, 如速度调节器,温度调节器,压力调节器等。 在传动系统中常用的是速度调节器,电流调节器,电压调节器等 按调节器的特性又分比例(调节器),积分(调节器),微分(调节器),比例积分(调节器)等等。

燃油系统油压调节器一般安装在哪里?

油压调节器一般安装在燃油分配油管的一端末端,它可使燃油压力调节在250~350kPa范围内。有些些新款轿车有安装在油泵出口处。 二、燃油压力调节器的检测 检测前准备步骤: 1、燃油系统压力释放 燃油系统压力释放的方法: ① 起动发动机,维持怠速运转。 ②拔下油泵继电器或油泵的电源...”

德国系统调节器哪个公司最好?

德国阿卡(ARCA) 德国ARCA公司在德国、瑞士、芬兰、中国、印度、韩国、墨西哥设有工厂或销售机构。德国ARCA公司多年来致力于不断的创新,ARCA控制阀在德国的销售额持续增长。其产品范围覆盖了主要的ARCA控制阀产品如:单座阀、双座阀、三通阀、波纹管密封阀、隔膜阀、蝶阀、切断阀、减温减压阀、自立式调节阀、控制阀附件等。其产品设计制造标准满足DIN、ANSI、IEC等标准要求,ARCA控制阀广泛应用于石化、电站、石油天然气、化工、冶金钢铁、食品制药等不同领域。 德国萨姆森(Samson) SAMSON 是高质量工作、创业精神和创新实力的代名词,是享誉全球的知名公司,是控制阀

PID调节器各部分的作用分别是什么?

PID是比例,积分,微分的缩写.

1 比例调节作用:

是按比例反应系统的偏差,系统一旦出现了偏差,比例调节立即产生调节作用用以减少偏差。比例作用大,可以加快调节,减少误差,但是过大的比例,使系统的稳定性下降,甚至造成系统的不稳定。

2 积分调节作用:

是使系统消除稳态误差,提高无差度。因为有误差,积分调节就进行,直至无差,积分调节停止,积分调节输出一常值。积分作用的强弱取决与积分时间常数Ti,Ti越小,积分作用就越强。

反之Ti大则积分作用弱,加入积分调节可使系统稳定性下降,动态响应变慢。积分作用常与另两种调节规律结合,组成PI调节器或PID调节器。

3 微分调节作用:

微分作用反映系统偏差信号的变化率,具有预见性,能预见偏差变化的趋势,因此能产生超前的控制作用,在偏差还没有形成之前,已被微分调节作用消除。因此,可以改善系统的动态性能。在微分时间选择合适情况下,可以减少超调,减少调节时间。

微分作用对噪声干扰有放大作用,因此过强的加微分调节,对系统抗干扰不利。此外,微分反应的是变化率,而当输入没有变化时,微分作用输出为零。微分作用不能单独使用,需要与另外两种调节规律相结合,组成PD或PID控制器。

扩展资料:

PID控制器的参数整定是控制系统设计的核心内容。它是根据被控过程的特性确定PID控制器的比例系数、积分时间和微分时间的大小。PID控制器参数整定的方法很多,概括起来有两大类:

一是理论计算整定法。

它主要是依据系统的数学模型,经过理论计算确定控制器参数。这种方法所得到的计算数据未必可以直接用,还必须通过工程实际进行调整和修改。

二是工程整定方法。

它主要依赖工程经验,直接在控制系统的试验中进行,且方法简单、易于掌握,在工程实际中被广泛采用。PID控制器参数的工程整定方法,主要有临界比例法、反应曲线法和衰减法。

三种方法各有其特点。

其共同点都是通过试验,然后按照工程经验公式对控制器参数进行整定。

但无论采用哪一种方法所得到的控制器参数,都需要在实际运行中进行最后调整与完善。现在一般采用的是临界比例法。利用该方法进行。

自动控制系统在克服误差的调节过程中可能会出现振荡甚至失稳。其原因是由于存在有较大惯性组件(环节)或有滞后(delay)组件,具有抑制误差的作用,其变化总是落后于误差的变化。解决的办法是使抑制误差的作用的变化“超前”,即在误差接近零时,抑制误差的作用就应该是零。

这就是说,在控制器中仅引入 “比例”项往往是不够的,比例项的作用仅是放大误差的幅值,而目前需要增加的是“微分项”,它能预测误差变化的趋势。

这样,具有比例+微分的控制器,就能够提前使抑制误差的控制作用等于零,甚至为负值,从而避免了被控量的严重超调。所以对有较大惯性或滞后的被控对象,比例+微分(PD)控制器能改善系统在调节过程中的动态特性。

不同的控制系统,其传感器、变送器、执行机构是不一样的。比如压力控制系统要采用压力传感器。电加热控制系统的传感器是温度传感器。

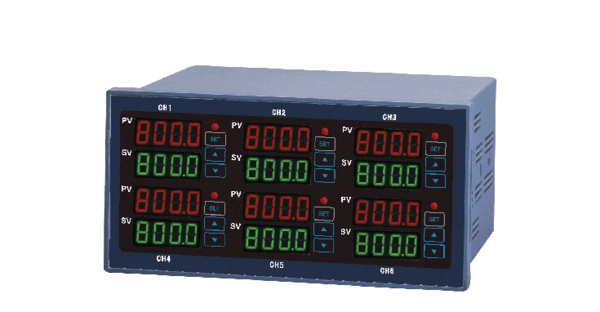

PID控制及其控制器或智能PID控制器(仪表)已经很多,产品已在工程实际中得到了广泛的应用,有各种各样的PID控制器产品,各大公司均开发了具有PID参数自整定功能的智能调节器(intelligent regulator),其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。

有利用PID控制实现的压力、温度、流量、液位控制器,能实现PID控制功能的可编程控制器(PLC),还有可实现PID控制的PC系统等等。

可编程控制器(PLC)是利用其闭环控制模块来实现PID控制,而可编程控制器(PLC)可以直接与ControlNet相连,如Rockwell的 PLC-5等。还有可以实现PID控制功能的控制器,如Rockwell 的Logix产品系列,它可以直接与ControlNet相连,利用网络来实现其远程控制功能。

参考资料:百度百科——PID调节器

双闭环直流调速系统调节器设计

转速、电流双闭环控制直流调速系统是性能很好、应用最广的直流调速系统。采用PID调节的单个转速闭环直流调速系统可以在保证系统稳定的前提下实现转速无静差。但是,如果对系统的动态性能要求较高,例如要求快速起制动,突加负载动态速降小等等,单闭环系统难以满足需要,这主要是因为在单闭环系统中不能随心所欲地控制电流和转矩的动态过程。这时候就需要双闭环控制系统了[6]。 因为双闭环采用转速和电流两个调节器,能同时存在转速和电流两种负反馈,又能分别在不同的阶段起作用。 2.3.1 直流电机双闭环调速系统结构 为了获得良好的静、动态性能,转速和电流两个调节器一般都采用PID调节器。图中标出了两个调节器输入输出电压
