UG10.0制图的投影视角怎么设置第一视角为默认视角

电脑 2024-02-09

ug10.0制图环境如何设置成第一视角

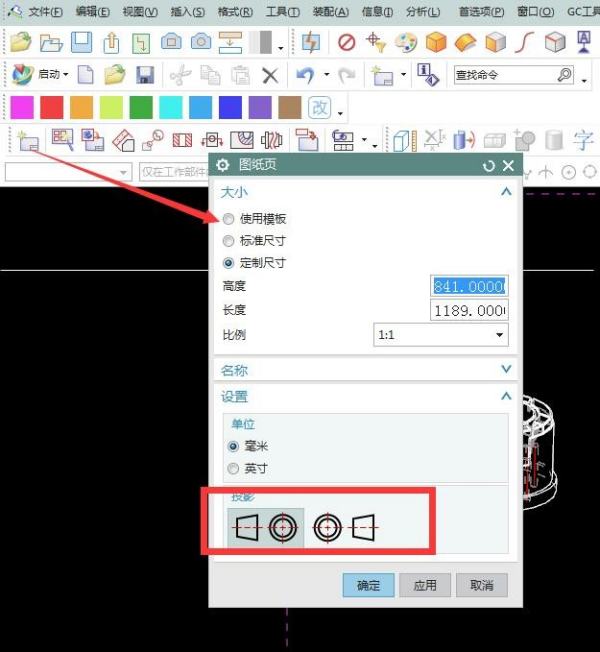

点击新建图纸页,弹出图纸页窗口,设置\投影,选第一视角;

UG里的制图默认的是第三角视图,怎么改成第一角视图,ug制图设置没有了,无法选择视角?

UG页面的启动——制图(ctrl+shift+D)——新建图纸页——设置投影视角

UG里的制图默认的是第三角视图,怎么改成第一角视图

第一视角是我国国标采用的视角,先定主视图,面对主视图,从上向下看得到的图放在主视图下方为俯视图,从左向右看,得到的视图放在主视图右边;第三视角完全相反,从下向上看,放在主视图下边,从右向左看放在主视图右边.其余类推.中国的按第一角法,日本,美的第三角法,我国跟欧洲一样的一旦前视图先定规则就是俯在前之上仰在前之下左在前之左右在前之右

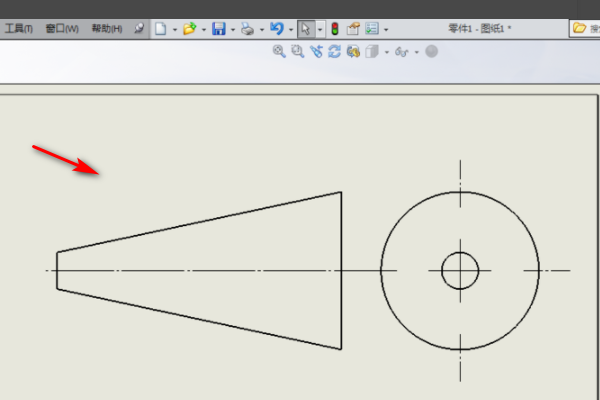

solidworks出工程图的时候,默认投影类型怎么设置为第一视角?

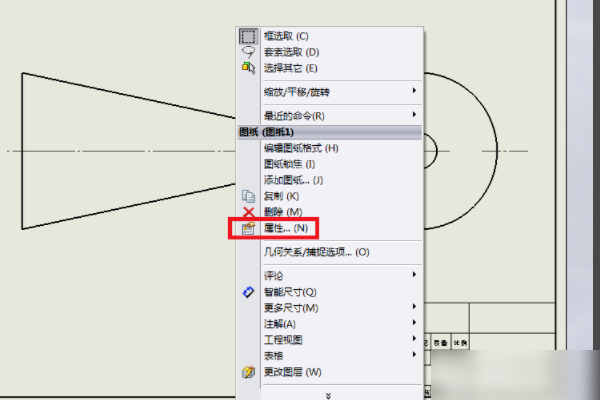

1、右键单击图形区域,然后从弹出菜单中选择鼠标单击“属性”的功能选项。

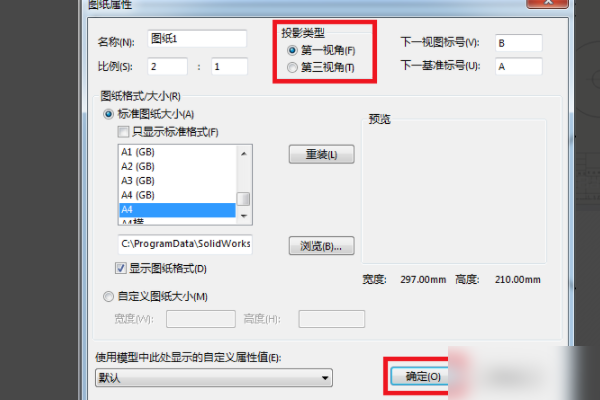

2、在弹出图纸属性选择框中,修改“投影类型”中的透视图,选择“第一视角”,最后单击“确定”。

3、以这种方式,第三视角的工程图被修改为第一视角。效果如下。

UG以及AutoCAD视图放置

把投影视角设置一下。国标推荐的是第三视角,日美等国用的是第一视角。不存在是不是真正三视图一说。在ug里选第三视角投影即可。希望对你有帮助。
