门禁控制器加中间继电器怎么实现自锁

继电器控制继电器形成自锁互锁电路怎么完成.

实现自锁和互锁都要用继电器的辅助触点来完成。自锁用自己的触头将本接触器线圈回路的按钮开关给短接掉，在按钮开关松开以后使得线圈回路不断开，即可完成自锁。

可以利用继电器的常开触点并联在按钮开关上，这样当按钮按下时继电器线圈得电，继电器动作，常开触点闭合，这样在松开按钮以后由于继电器的常开触点已经比合了，即使松开按钮，继电器一样的电，这就完成了互锁。

扩展资料：

继电器自锁和互锁的相关要求规定：

1、在电力电子器件驱动电路中，当做器件过流保护时需要加入自锁电路，防止进一步烧坏功率器件。如果驱动IC没有自锁功能就需要加入自锁电路。常用的最简单的自锁电路可以用两个三极管来实现，也已经被广泛使用。

2、参数C2的作用是维持VT2的继续导通，防止误动作，在上述电路的R1并联一按钮就可以实现人工复位。

3、可以将开关串联在继电器的主触点（继电器线圈）上。与此同时，将继电器的一个空余的副触点（常开触点）与开关并联（并且与主触点接通）。

参考资料来源：百度百科-自锁电路

参考资料来源：百度百科-继电器

怎样完成继电器的自锁功能

继电器的自锁和互锁一般指的是交（直）流接触器。下面给你介绍下如何实现的： 1、自锁 ：是在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。 一般来说，在启动按钮和辅助触点并联之外，还要在串联一个按钮，起停止作用。点动开关中作启动用的选择常开触点，做停止用的选常闭触点。 2、互锁 ：是指几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。一般对象是对其他回路的控制。

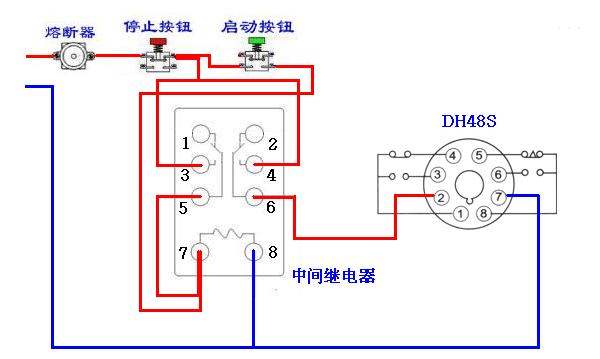

DH48S 和一个普通中间继电器，一个启动按钮，怎么接自锁?

自锁后怎么断开，还需要一个按钮才对！

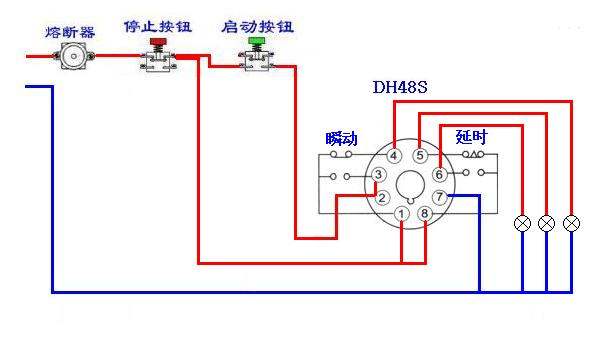

如果DH48S有一延时一瞬动，控制不多，自身就能自锁

请问这张图上如果我需要加上中间继电器自锁该怎么加？怎么接？

图中KT1(时间继电器)已标示了型号，该型号时间继电器附有即时和延时触点各一付，图中按一下按钮，KT1得电，即时常开触点闭合自锁，已达到所要求目的，还要另外加上中间继电器自锁作甚？

请问电气大人，如何用继电器实现自锁？

设时间继电器为T,中间继电器为M,复位按钮开关为K,灯泡为L.则可考虑如下连线: 220V火线---K与M常开并联---T常闭接点--L与T,M线包并联组---零线 当按K时,电源经T常闭接点接通L(灯)及二个继电器线圈,灯亮,M常开接点吸合,K闭锁.时间继电器计时.当时间到,T常闭接点动作,切断电源,灯灭,同时M失电,K失去自锁.
