大屏幕拼接控制器的构成

大屏幕拼接系统的构成主要包括哪些呢？

卡迪富液晶拼接屏

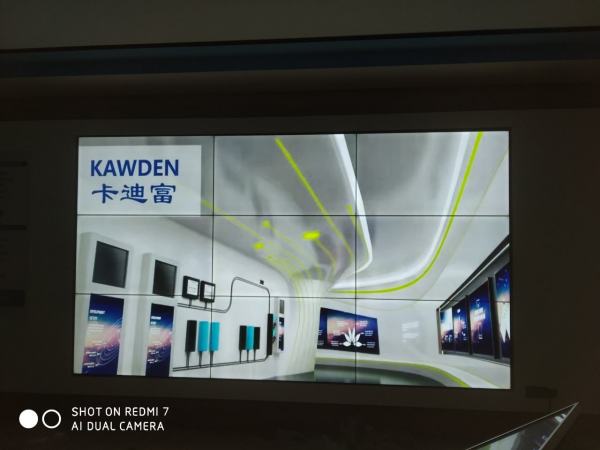

拼接大屏幕基本构成

①液晶拼接单元

②控制板卡

③控制软件

④机柜

⑤各种线材

1.液晶拼接单元：包含DID液晶屏、固定架

DID液晶屏：卡迪富拼接墙采用DID液晶屏，与配套设计的电路控制系统、专用电源，使其符合拼接墙的设计要求，实现各种功能。

并对屏边框着色，专业处理后的液晶屏外框为亚黑色，与整个拼接墙更加的融合，外观更加美观大方。

2.控制板卡

卡迪富自主研发的智能型控制板卡，对复合视频信号的处理无任何压缩、衰减，能输出实时的高清晰的视频信号，急速响应时间快，该控制板卡的系统适应能力强，兼容性好，是大屏幕拼接的神经中枢的首选。

3.控制软件

液晶拼接墙视频监控系统不仅为客户提供最优秀的液晶拼接墙，而且为客户开发个性化液晶拼接墙控制专用软件。

液晶拼接墙控制管理软件基于RS232（RJ485）协议，可实现对液晶拼接墙显示墙的远程操作、显示模式管理、信号源管理等强大功能。该软件安装在用户的控制PC上，通过用户PC对拼接墙进行各种管理，操作界面友好直观、简单快捷，彻底改变了传统电视墙操作复杂等缺陷。

4.机柜(机架)

根据墙体显示尺寸及外观尺寸进行设计，具体使用时可根据安装环境、客户要求进行设计。

5.各种线材

各类线材将按实地安装数量及长度等数据进行定制。

大屏幕拼接控制器的主要功能是什么呢？

大屏幕拼接控制器是将一个完整的图像信号划分成 N 块后分配给 N 个视频显示单元（如背投单元），完成用多个普通视频单元组成一个超大屏幕动态图像显示屏，可以支持多种视频设备的同时接入，如：DVD 机、摄像机、卫星接收机、机顶盒、标准计算机 A/V 信号、网络信号（IP 视频）等。

大屏幕拼接控制器主要有以下功能：
1.信号切换功能：拼接控制器可以将多个不同的信号源（如电脑、摄像机、DVD 等）切换到不同的显示设备上，实现信号的切换和分配。
2.画面拼接功能：拼接控制器可以将多个显示设备拼接成一个大屏幕，实现画面的无缝拼接和拼接后的画面显示。
3.画面分割功能：拼接控制器可以将一个大屏幕分割成多个小屏幕，同时显示不同的信号源，实现多画面显示。
4.信号处理功能：拼接控制器可以对输入的信号进行处理，如调整亮度、对比度、色彩等，以满足不同的显示需求。
5.控制功能：拼接控制器可以通过遥控器、按键、触摸屏等方式进行控制，实现对显示设备的开关机、信号切换、画面拼接等操作。

6.网络功能：拼接控制器可以通过网络进行远程控制和管理，实现对多个拼接控制器的集中控制和管理。
总之，大屏幕拼接控制器是实现大屏幕拼接显示系统的关键设备之一，它可以实现多种信号源的切换和分配、画面拼接和分割、信号处理和控制等功能，为用户提供更加灵活、方便、高效的大屏幕显示解决方案。

有谁知道大屏幕拼接显示系统是由哪些子系统构成的？

大屏幕拼接显示系统的主要构成如下:

1、显示单元：即常见的DLP、LCD、PDP等显示设备，显示设备通过不同的拼接方式，如2X2、3X2等，构成大屏幕拼接墙，显示单元还包括箱体及其他支撑部件。

2、拼接处理器：处理器是拼接墙的核心部分，处理器实现对多路视频输入的拼接、切换、控制、分配、合成等功能，形成画面开窗、组合、缩放等操作。

3、接口设备：主要包括音视频接口、网络接口、控制接口等。

4、软件：实现对拼接屏参数的设定、窗口操作、显示内容切换等。

LED大屏幕显示系统的主要组成部分是什么?

　　简单地讲LED(LargeElectronicDisplay),显示屏就是由若干个可组合拼接的显示单元(单元显示板或单元显示箱体)构成屏体，再加上一套适当的控制器(主控板或控制系统)。所以多种规格的显示板(或单元箱体)配合不同控制技术的控制器就可以组成许多种LED显示屏，以满足不同环境，不同显示要求的需要。\x0d\x0a\x0d\x0a　　仔细分解一个LED显示屏，它由以下一些要素构成(以较为复杂的同步视频屏为例):\x0d\x0a\x0d\x0a　　①金属结构框架：户内屏一般由铝合金(角铝或铝方管)构成内框架，搭载显示板等各种电路板以及开关电源，外边框采用茶色铝合金方管，或铝合金包不锈钢，或钣金一体化制成。\x0d\x0a　　户外屏框架根据屏体大小及承重能力一般为角钢或工字钢构成，外框可采用铝塑板进行装饰。\x0d\x0a\x0d\x0a　　②显示单元：是LED显示屏的主体部分，由发光材料及驱动电路构成。户内屏就是各种规格的单元显示板，户外屏就是单元箱体。\x0d\x0a\x0d\x0a　　③扫描控制板：该电路板的功能是数据缓冲，产生各种扫描信号以及占空比灰度控制信号。\x0d\x0a\x0d\x0a　　④开关电源：将220V交流电变为各种直流电提供给各种电路。\x0d\x0a\x0d\x0a　　⑤双绞线传输电缆：主控仪产生的显示数据及各种控制信号由双绞线电缆传输至屏体。\x0d\x0a\x0d\x0a　　⑥主控制仪：将输入的RGB数字视频信号缓冲，灰度变换，重新组织，并产生各种控制信号。\x0d\x0a\x0d\x0a　　⑦专用显示卡及多媒体卡：除具有电脑显示卡的基本功能外还同时输出数字RGB信号及行，场，消隐等信号给主控仪。多媒体除以上功能外还可将输入的模拟Video信号变为数字RGB信号(即视频采集)。\x0d\x0a\x0d\x0a　　⑧电脑及其外设\x0d\x0a\x0d\x0a　　⑨其他信息源：电视机，DVD/VCD机,摄录像机及切换矩阵等。

拼接屏需要哪些设备和材料

摘要：拼接屏并不是单独使用的，而是需要用到信号处理设备、安装支架、控制电脑、线缆等设备和材料一起使用，这些设备之间通过网线及高清线进行连接，比如每台电脑都通过HDMI高清线连接到矩阵输入接口上，再由输出接口引出HDMI高清线连接到每一块拼接屏的输入接口，实现基本的连接。下面一起来了解一下拼接屏需要哪些设备和材料吧。一、拼接屏需要哪些设备和材料
拼接屏可以将几块屏幕拼接在一起使用，在监控系统、指挥系统等领域应用广泛，一套完整的拼接屏系统不光只有拼接屏，还需要以下设备和材料：
1、拼接屏设备
它是整个拼接屏系统的主要设备，它的主要功能就是显示，通常情况下是由多块进行拼接，有多种尺寸规格可根据安装环境的大小和用户监控点的数量来定具体需要多少块。
2、信号处理设备
是拼接屏系统的综合管理设备，它的主要功能是切换信号源，解码监控图像，并进行各图像的分配显示等。一般情况下根据功能的不同，包括公配器、矩阵、解码器、拼接控制器等几种信号处理设备。
3、安装支架
拼接屏一般是固定在某一区域，通常离地距离都会在80cm以上，这样我们坐着面对大屏幕时能保持一个更加合理的观看视角，那么在安装时，一般情况下要根据具体的安装环境选择合适的安装方式，常见的有壁挂支架、机柜支架、前维护式支架等。
4、控制电脑
控制电脑是拼接屏系统的大脑，主要是操作信号切换和即时显示内容，通常是利用网线与其中的一个大屏串联，达到控制整个拼接屏系统的作用。
5、线缆
线缆是整个拼接屏系统的血管，通常包括HDMI高清线、网线等，主要是把各种设备进行连接起来，从而形成一个完整的循环系统。
二、拼接屏是怎样连接在一起的
完整的拼接屏系统包括多种设备和材料，那么这些拼接屏设备是怎么连接起来的呢？
拼接屏与拼接屏的连接主要是通过网线及高清线连接的，通过网线实现各屏幕之间的串联，并且把某一块屏幕的网线连接到控制设备上；高清线负责各设备之间的连接。
举个例子，由三台电脑、6块拼接屏组成的一个显示系统，这时需要一台4进8出的HDMI矩阵，每台电脑都通过HDMI高清线连接到HDMI矩阵的输入接口上，同时再由输出接口引出HDMI高清线连接到每一块拼接屏的输入接口。同时在矩阵上面还要引一条网线到控制电脑，同时一条网线到某一台拼接屏上面，这就形成了一个基本的连接。
