同一个二层交换机不同 vlan 之间如何可以通信?

电脑 2024-05-03

同一交换机不同vlan并且不同网段,怎么互相通信

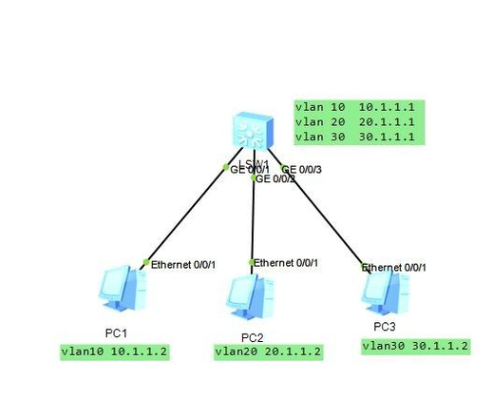

1、在同一个交换机下面3个不同的vlan的用户,相互之间需要能够通信,现网中有多个交换机相互互联原理是一样的。

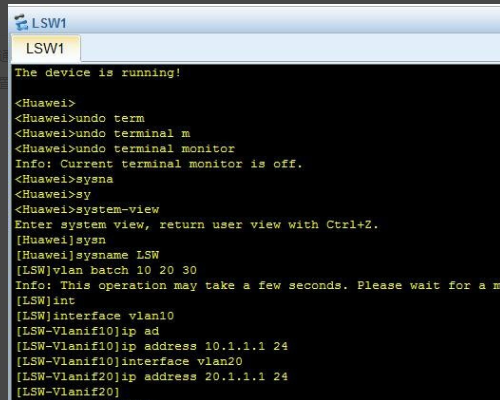

2、需要相互通信首先交换机建立vlan及vlanif虚拟接口配置三个ip地址。

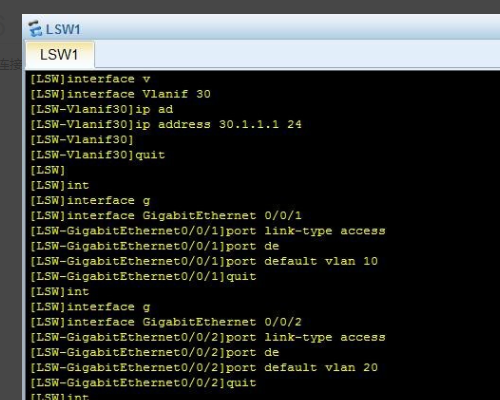

3、将用户连接接口加入至不同的vlan中。

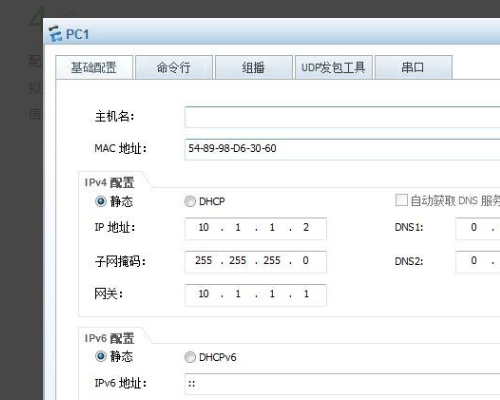

4、配置pc的ip地址,主要网关设置为交换机虚拟接口地址为网关,这里至列出PC1的配置信息。

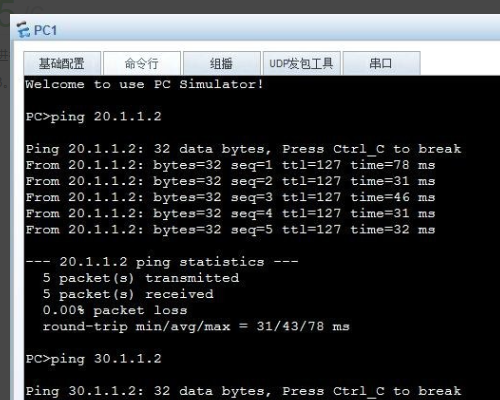

5、进行通信测试使用PC1分别ping PC2和PC3。

6、使用PC2与PC3通信测试测试通过。

同一个交换机之间不同vlan怎么互通?

其实你这种方式就相当于把SW2做成了核心交换机。

处理方法:
1、将SW1和SW2间的互联链路设置成trunk,并allow-pass vlan all;
2、删除SW1的 ip route-static 192.168.0.0 255.255.0.0 192.168.99.2命令,直接用默认路由指到SW2的IP
即:ip route-static 0.0.0.0 0.0.0.0 192.168.99.2
3、在SW2上做静态路由,实现vlan间互通:
ip route-static 192.168.10.0 0.0.0.255 192.168.99.1
ip route-static 192.168.30.0 0.0.0.255 192.168.99.1
4、在sw2上做默认路由,实现对外网的访问。
ip route-static 0.0.0.0 0.0.0.0 R2路由器的内网地址或接口
5、在R2上设置默认路由,指向外网的网关地址。

交换机的基本术语:

  1. 交换机的传输模式有全双工,半双工,全双工/半双工自适应。

  2. 交换机的全双工是指交换机在发送数据的同时也能够接收数据,两者同步进行,这好像我们平时打电话一样,说话的同时也能够听到对方的声音。目前的交换机都支持全双工。全双工的好处在于迟延小,速度快。

  3. 提到全双工,就不能不提与之密切对应的另一个概念,那就是“半双工”,所谓半双工就是指一个时间段内只有一个动作发生,举个简单例子,一条窄窄的马路,同时只能有一辆车通过,当目前有两辆车对开,这种情况下就只能一辆先过,等到头儿后另一辆再开,这个例子就形象的说明了半双工的原理。早期的对讲机、以及早期集线器等设备都是实行半双工的产品。随着技术的不断进步,半双工会逐渐退出历史舞台。

  4. 从广义上来看,网络交换机分为两种:广域网交换机和局域网交换机。广域网交换机主要应用于电信领域,提供通信用的基础平台。而局域网交换机则应用于局域网络,用于连接终端设备,如PC机及网络打印机等。从传输介质和传输速度上可分为以太网交换机、快速以太网交换机、千兆以太网交换机、FDDI交换机、ATM交换机和令牌环交换机等。

  5. 从规模应用上又可分为企业级交换机、部门级交换机和工作组交换机等。各厂商划分的尺度并不是完全一致的,一般来讲,企业级交换机都是机架式,部门级交换机可以是机架式(插槽数较少),也可以是固定配置式,而工作组级交换机为固定配置式(功能较为简单)。另一方面,从应用的规模来看,作为骨干交换机时,支持500个信息点以上大型企业应用的交换机为企业级交换机,支持300个信息点以下中型企业的交换机为部门级交换机,而支持100个信息点以内的交换机为工作组级交换机。本文所介绍的交换机指的是局域网交换机。

给你一台二层交换机,两个不同Vlan不同网段的主机怎么能互联互通?

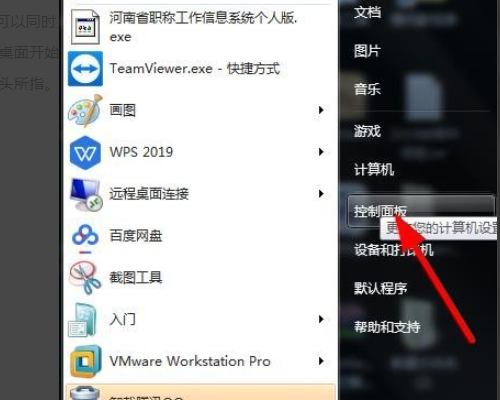

1、首先打开桌面开始菜单下的控制面板,如下图红色箭头所指。

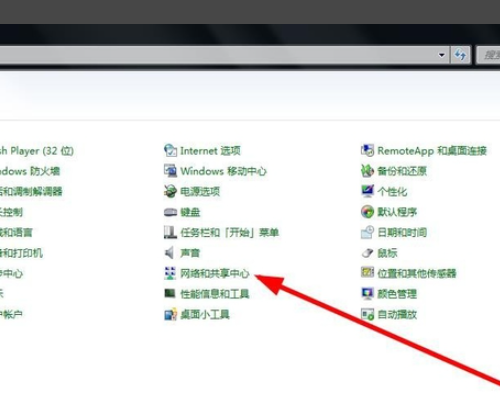

2、打开控制面板后,鼠标左键点击“网络和共享中心“。如下图箭头所指。

3、首先点击下图本地连接,弹出“本地连接 状态”窗口,点击此窗口的属性按钮,弹出“本地连接 属性”窗口,具体操作如下图红色箭头所指。

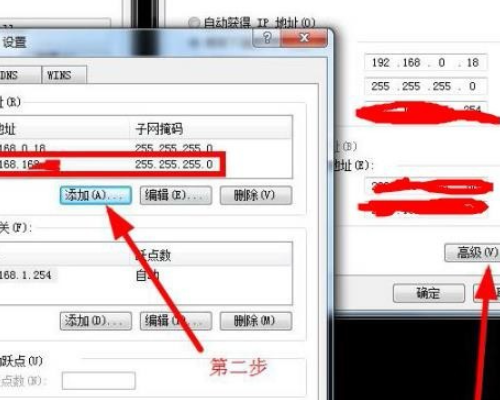

4、点击上图最后一步后,弹出“Internet协议版本4(TCP/IPv4)属性”窗口,点高级按钮,弹出“高级TCP/IP设置”窗口如下图,添加下图红框ip地址。

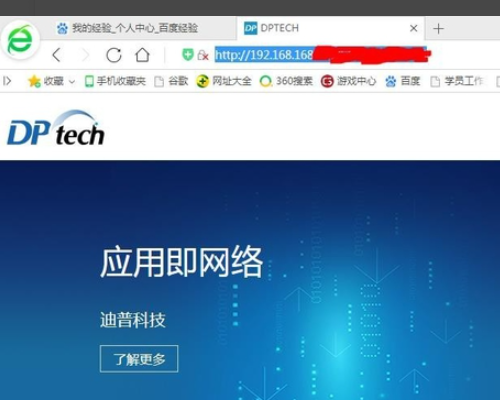

5、现在可以访问。

我想问问不同vlan之间如何通信

不同的vlan想要进行通信必须要用到三层设备才能实现vlan间的互访,比如路由器或三层交换机。路由器就做vlan间路由,三层交换机中只需要在不同的vlan上配置了网关。如果是二层交换机,可以另外借助一台路由器,做单臂路由;如果是三层交换机,直接开启三层交换功能,思科的话需要全局配置模式下手动开iprouting,华为或者其他思科风格的交换机应该默认开启的。
更多关于不同vlan之间如何通信,进入:https://www.abcgonglue.com/ask/17dbc61615823496.html?zd查看更多内容

如何在二层交换机上实现不同VLAN间通信

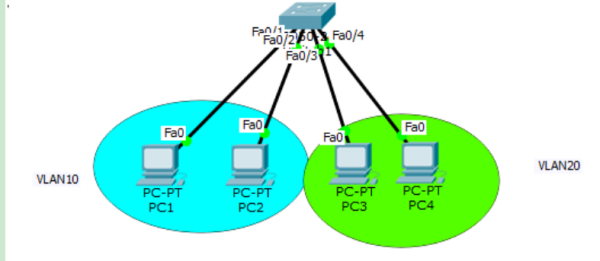

1、完成之后的网络拓扑图

2、给PC和交换机更显示名称(此次更名只是图上的,之后还有内部交换机机名要区分开来)双击文字即可编辑,如图

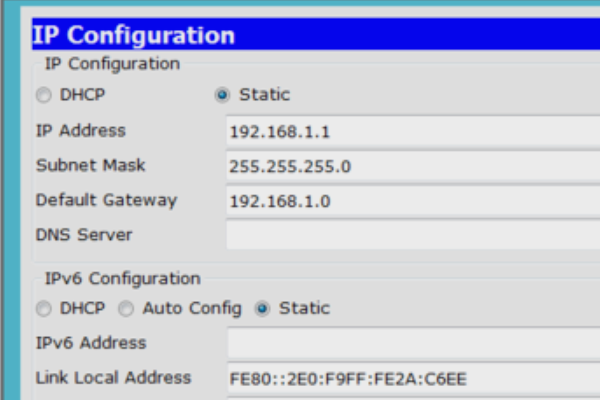

3、将交换机与PC相连,端口如图所示,配置各个PC的IP地址:

PC1:192.168.1.1 掩码:255.255.255.0

PC2:192.168.1.2 掩码:255.255.255.0

PC3:192.168.1.3 掩码:255.255.255.0

PC4:192.168.1.4 掩码:255.255.255.0

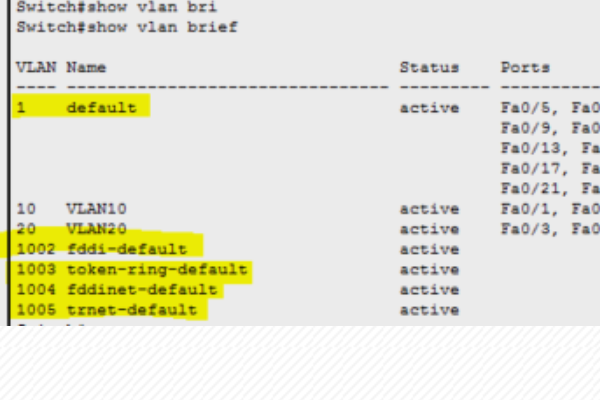

4、PC1、PC2属于vlan10,PC3、PC4属于vlan20(普通范围的 VLAN:VLAN ID 范围为 1 到 1005。

从 1002 到 1005 的 ID 保留供令牌环 VLAN 和 FDDI VLAN 使用。ID 1 和 ID 1002 到 1005 是自动创建的,不能删除,如图2 )
