野火版5.0如何断头曲线阵列

电脑 2024-06-01

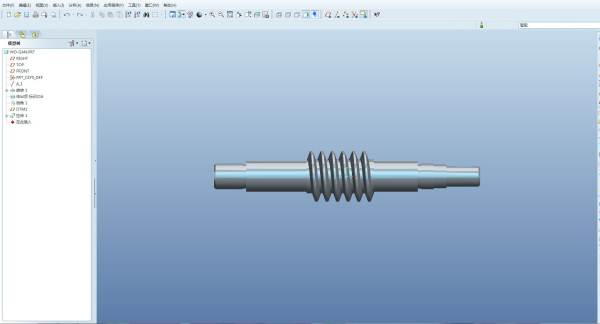

怎样把proe中的图形摆正?

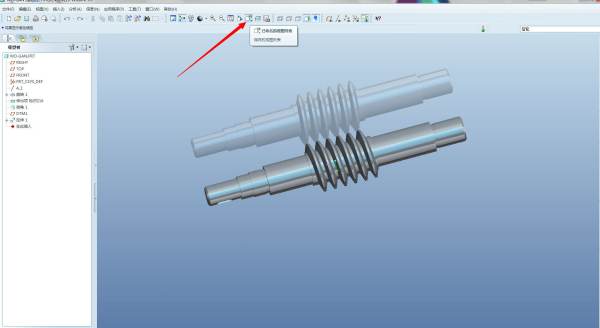

1)在proe主界面中找到“已命名的视图列表”(就是那个“AB”图标)

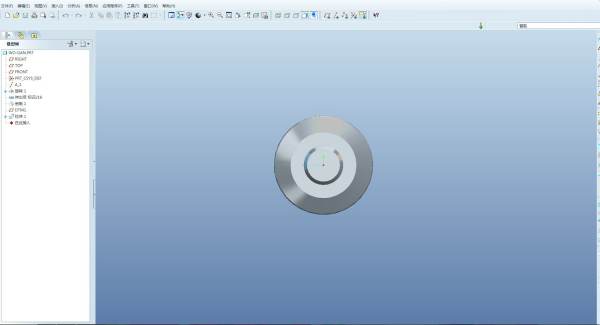

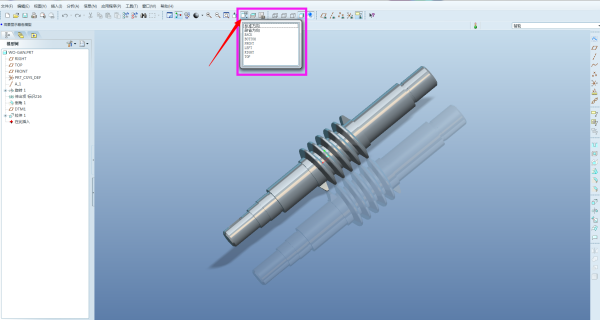

2)点击该图标,会出现各个视图选项,选择你要摆正的方向即可

proe5.0 野火版, 找几个命令, 请问怎么平整, 复制实体曲面 ,曲面剪切, 以面组剪切曲面。

1.平整:平整是再钣金模块里面的,你先要切换到钣金模块,命令:插入>钣金件壁>平整 2.复制:你要复制实体曲面,首先要选中你要复制的面或面组,就是面高亮显示,命令:编辑>复制 3剪切:首先要选中需要剪切的曲面,就是曲面高亮显示,命令:编辑>剪切 4.面组剪切曲面:命令和剪切是同一个命令,不过面组是需要先合并的,不然不能使用,合并:编辑>合并。

proe 野火5.0的简化表示怎么做?

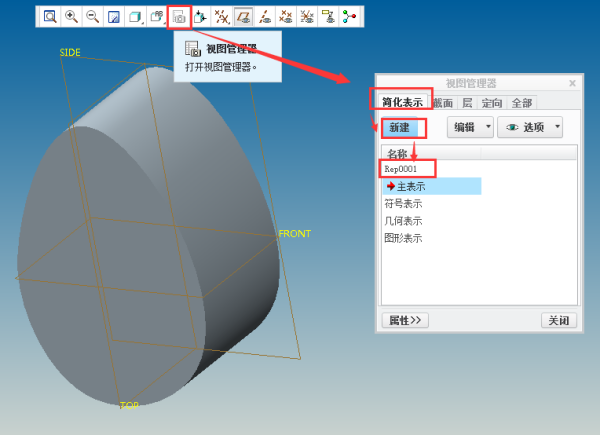

  1. 打开模型,找到“视图管理器”命令按钮单击,弹出视图管理器对话框,选择“简化表示”工具,然后点击“新建”按钮,输入一个名称,按鼠标中键确定。

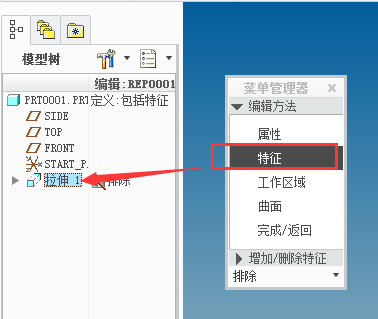

  2. 在弹出的菜单管理器对话框中,选择“特征”然后在左侧模型树里的选择你要排除(隐藏)的某一个特征或多个,最后点击完成,就可以简化表示不显示你选中的那些特征了。

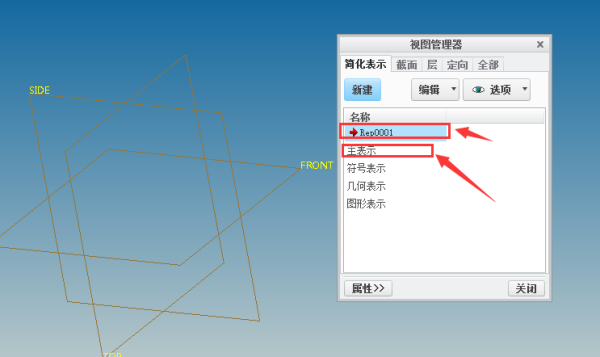

  3. 可以双击“主显示”“rep0001”来切换特征状态。


简化表示一般用来隐藏实体特征的,因为实体特征是无法通过普通的隐藏命令来隐藏的,还有一种是用在出工程图中钣金件展开与折弯两种状态同时出现在一张图纸中的时候会用到。后者用得比较多。

我的PROE5.0野火版,按照网上教程使用旋转,一个画二维草图的步骤完成点击确定后,怎么显示不出旋转的实体

  1. 旋转进入草绘后,草绘有多余的线条。

  2. 线条未封闭,草绘不是一个完整的封闭曲线。

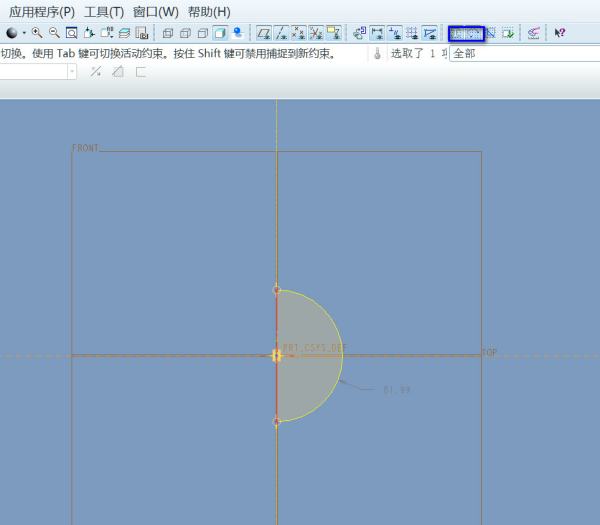

  3. 如下图所示,通过蓝色部分的命令来检查是否是有多余和未封闭的线条。封闭的状态,会显示如下图的灰色阴影。

proe野火版5.0,安装下面这个时闪退,怎么办?

1 是否有中文目录 2 点击右键,以管理员方式运行 3 安装包是否有该模块
