pcb电路板中的过孔大小怎么说？

电脑 2024-06-16

过孔一般应该为多大

直径最小为8mil（0.2mm），这个是机械钻孔的最小孔径；如果是盲孔或者埋孔，最小孔径为4mil（0.1mm），这种孔要用镭射。孔越小越贵。通孔建议使用10/18、12/20的孔，电源孔可以用16/24的。 1 电源、地线的处理既使在整个PCB板中的布线完成得都很好，但由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。所以对电、地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证产品的质量。对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因，现只对降低式抑制噪音作以表述：众所周知的是在电源、地线之

一般电路设计，常用过孔的尺寸是多少

国内过孔一般最小在0.2mm（8mil）左右，具体大小视情况而定，例如考虑电流、PCB走线等因素再确定大小。

插针孔设计多大需要根据针脚多大来确定，一般电容和排针插件孔都在1.0mm左右。

线路板的孔公差一般能做到正负0.1mm，而针脚大小也是有公差的，所以孔的设计要区两者极端的情况。孔的大小是插针脚大小+正公差+0.1mm，这样才能保证针孔和针脚的匹配。

扩展资料：

孔的基本偏差没有直接的计算公式，而是由同名的轴的基本偏差换算而来。换算时遵守以下两个原则：通用规则(倒影关系)：同名配合的配合性质相同。即：基孔制的配合（如φ30H8/f8）变成同名的基轴制的配合（φ30F8/h8 ）时，其配合性质不变。

工艺等价性：在高精度或较高精度的间隙、过渡和过盈配合中，一般取孔比轴低一个级别。其中：间隙和过渡配合时IT≤8级为高或较高精度，过盈配合时IT ≤ 7级为高精度或较高精度。

参考资料来源：百度百科-孔

PCB电源线打过孔，过孔大小应该怎么选择呢？我的供电电源是3.3V和5V的。

过孔建议0.5/0.8，太小有的PCB板厂家做不了，如果板子空间有限只能做这么小，那你就要提前跟板厂确认一下，太大过炉的时候锡容易跑到板面。
对于电流大的线，过孔可以多放几个线宽一般取1A/0.3MM（常规铜箔厚度），然后在这个基础上越粗越好，同一网络线宽你可以随便调，电流能力够就好，不过也不要太随意，不然太难看了！

设计PCB时，过孔一般多大的内径会比较好啊？

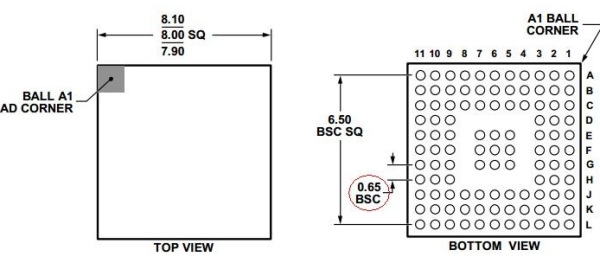

设计PCB时，过孔的内径应根据电路板面积和元器件的多少而定，并非是固定的。如果要求板子很小，元件很密集，导线多而复杂，一是应尽量减少过孔数量，二是尽量缩小过孔的内径，从而缩小过孔的外径，这时应选工厂允许的最小内径。画板前，应与工厂先联系，或上官网，查看工厂的技术标准，例如，最小内径为0.3mm，而有些工厂受机器设备的限制最小孔径只能做到0.6mm。对于普通的板子，不受面积限制，元件也不多，导线少，那过孔内径最好选0.6mm，外径选1.2mm，这个孔径所有工厂都可做到，就不必先联系厂家了。

DXP Protel2004PCB对于过孔和焊盘大小求解

1、过孔的设置(适用于四层板，二层板，多层板) 制成板的最小孔径定义取决于板厚度，板厚孔径比应小于 5--8。孔径优选系列如下：孔径： 24mil 20mil 16mil 12mil 8mil 焊盘直径： 40mil 35mil 28mil 25mil 20mil 内层热焊盘尺寸： 50mil 45mil 40mil 35mil 30mil 板厚度与最小孔径的关系：板厚： 3.0mm 2.5mm 2.0mm 1.6mm 1.0mm 最小孔径： 24mil 20mil 16mil 12mil 8mil 3、PCB焊盘过孔大小的设计标准孔一般不小于0.6mm，因为小于0.6mm的孔开模冲孔
