AC220V如何使用三极管7805转DC5v

寻求AC220V变压成DC5V电路图。

我有电路图在http://hi.baidu.com/200612038/blog 关于7805的接线请参考

求三极管7805的电路图

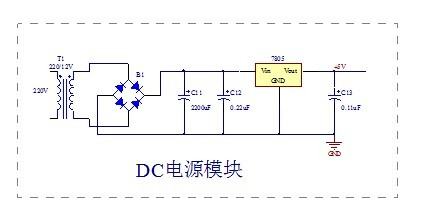

7805虽然是3个脚， 但不是三极管， 是稳压集成块， 不要认为3个脚就是三极管， 呵呵。 先用220v接12V的变压器降压， 再用（整流桥）4个二极管全波整流. 再接一个1000uF/25V以上的电解电容滤波， 再接一个0.1uF电容并接在1脚， 2脚接地， 3脚输出就是5V了， 最好加一个0.1uF的电容接地。 不知道我说明白没， 建议好好看看基础电路吧， 好运~

求交流220V电压光电隔离输入单片机的电路

DC-DC电源模块比如说7805电源模块把22V的转换成5V的然后通信可以选择一条总线有R232的有R485的232的不用广电隔离不过前提是单片机串口得够485的通信需要用到光电隔离可以用SN75176芯片！

请问ac220v稳压到dc5v信号屏蔽地该怎么接？

屏蔽线一端接5V的GND，另一端不接线。GND接地处理

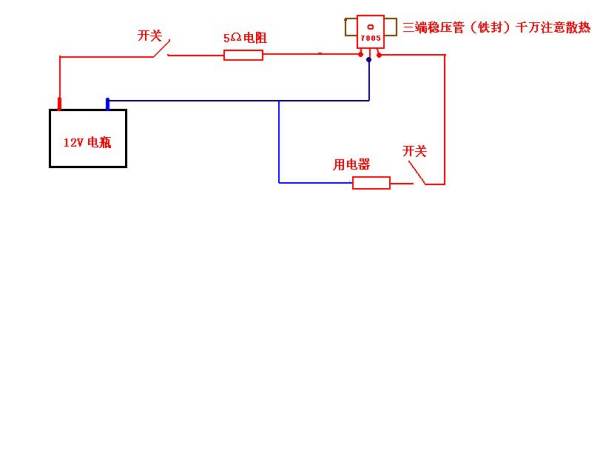

有什么元器件可以直接将12V转化为5V输出的啊

方法有多种: 1、DC12V-DC5V，你只要直流电压，对电流不做要求的：用电位器或者两个电阻串联（自行计算一下阻值）；或者干脆一个电阻串联一个稳压二极管（有一定误差）。 2、DC12V-DC5V，需要直流电压，同样对电流有要求的（电流强度不超过1A）：可以用7805、LM2940-5、LM317这一类的线性稳压集成电路； 3、DC12V-DC5V，需要直流电压，同样对电流有高要求（1-3A之间）：使用LM2576-5/LM2596-5，DC-DC变换器（开关电源）； 4、DC12V-DC5V，如果需要直流电压，且12V为直流，最后的5V电压要求电流很大（3A以上）：建议直接在淘宝上购买DC-
