在触摸屏上，按钮1控制刀片启动和停止，按钮2长按电磁阀开启控制伸缩杆伸长

电脑 2024-07-19

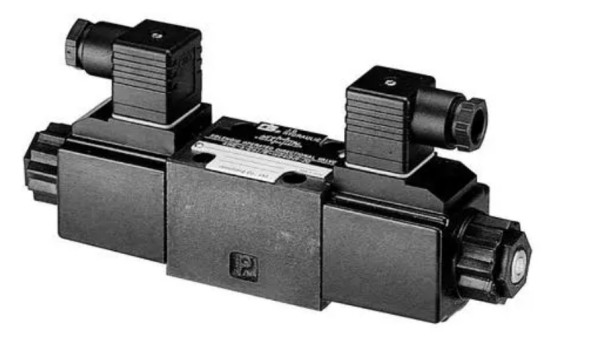

手动开关电磁阀是指电磁阀在电磁开关的基础上，加手动开关控制，在电磁阀实现关闭后，可以手动开启，或者在电磁阀实现开启后可以手动复位，主要特点：在原由的电磁阀阀体上加装手动装置，其目的电磁阀在断电时一个应急开关作用，最经常应用于燃气，天然气紧急切断系统。

带手动功能电磁阀广泛适用于空气、水、热水、煤气天然气、柴油等管路的控制系统；可应用于船舶重工、核工业、石化、消防、食品、医疗、清洗设备、电力、锅炉、化学、轻工、军工、航天、机械、科研、干燥设备、给排水、管道介质自动化控制等领域。

普通手动功能电磁阀工作原理如下；
A:常开式：阀需自动控制时，手动柄必须处于打开状态；当线圈失电后，旋转手动柄可控制阀开关。
B:常闭型：阀需自动控制时，手动柄必须处于关闭状态；当线圈失电后，旋转手动柄可控制阀开关。

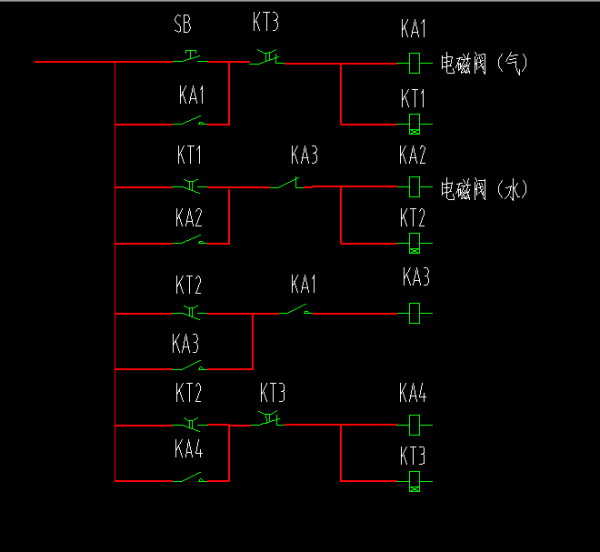

不知道是不是这样，我随便画个

触摸屏上市不能控制的，你可以左一个按钮相当于硬件的启动按钮，在程序里控制

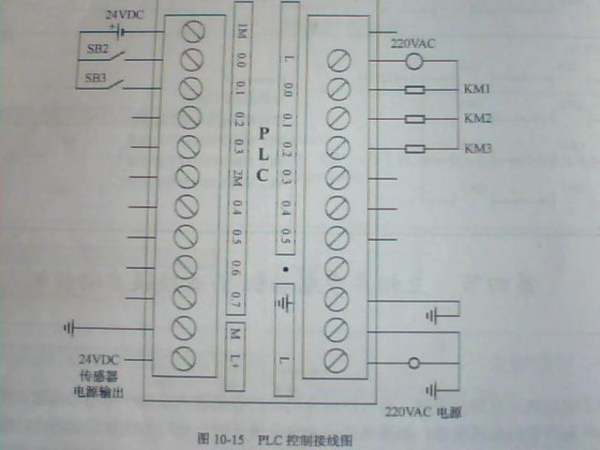

给你一个PLC接线电路图，这是一个星角启动电动机电路。图中KM1-3为控制接触器。其余延时继电器、自锁和互锁都用内部元件控制，你的编制梯形图输入PLC执行控制。SB2为启动按钮。SB3为停止按钮。最好用两个按钮。如果用一个又启动，又做停止，则需重新编制梯形图。
