如何操作正泰NI01变频器F172初始化参数

电脑 2024-07-26

变频器参数设置步骤

变频器的参数设定较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当导致变频器不能正常工作的现象。
以下为变频器参数设置的步骤:1、加减速时间,加速时间就是输出频率从0上升到最大频率所需时间,减速时间是指从最大频率下降到0所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。
2、转矩提升,又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围F/V增大的方法。设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过实验可选出较佳曲线。对于变转矩负载,如选择不当会出现低速时的输出电压过高,而浪费电能的现象,甚至还会出现电动机带负载启动时电流大,而转速上不去的现象。
3、电子热过载保护,本功能为保护电动机过热而设置,它是变频器内CPU根据运转电流值和频率计算出电动机的温升,从而进行过热保护。本功能只适用与“一拖一”场合,而在“一拖多”时,则应在各台电动机上加装热继电器。
4、频率限制,即变频器输出频率的上、下限幅值。频率限制是为防止误操作或外接频率设定信号源出故障,而引起输出的频率过高或过低,以防损坏设备的一种保护功能。在应用中按实际情况设定即可。此功能还可作限速使用,如有的皮带输送机,由于输送物料不太多,为减少机械和皮带的磨损,可采用变频器驱动,并将变频器上限频率设定为某一频率值,这样就可使皮带输送机运行在一个固定、较低的工作速度上。

变频器 怎么恢复出厂设置

1、找到变频器技术手册,查清楚品牌和型号。每个变频器都有恢复出厂设置这个参数,找到这个参数进行恢复。

2、然后根据你电机的参数,在变频器中设置正确的电机参数,或者有些变频器有自学习功能,也能实现电机和变频器参数对应正确,然后就是设置你需要的功能。

扩展资料

变频器的箱体结构要与环境条件相适应,即必须考虑温度、湿度、粉尘、酸碱度、腐蚀性气体等因素。常见有下列几种结构类型可供用户选用:

1、敞开型IPOO型本身无机箱,适用装在电控箱内或电气室内的屏、盘、架上,尤其是多台变频器集中使用时,选用这种型式较好,但环境条件要求较高。

2、封闭型IP20型适用一般用途,可有少量粉尘或少许温度、湿度的场合。

3、密封型IP45型适用工业现场条件较差的环境。

4、密闭型IP65型适用环境条件差,有水、尘及一定腐蚀性气体的场合。

参考资料来源:百度百科——变频器

变频器如何恢复出厂设置?

通过面板组合键或一定操作步骤。b.通过设置一些参数。 2 /5 通过在变频器停电时同时按住三个组合键,然后接通变频器电源开关,稍后松开手,变频器即恢复出厂参数。 3 /5 面板控制按一定的操作步骤,选择模式,切换参数,然后长按SET键,即可恢复出厂值;而且,它也可以通过修改一个参数的值,来实现。 4 /5 研读说明书,找到相应功能号,或组合键。确定参数是可修改的(有时变频器为了防止认为乱改参数,会设置参数写入保护功能,须一定密码方可进入修改),变频器在有启动信号输入或正在运行过程(拖动电机)是不可修改参数的。 5 /5 拆掉变频器输出电机线,接通变频器电源,开始修改。【摘要】 怎样恢复变频器的

变频器怎么设置参数?

变频器是利用交流电动机的同步转速随电机电压频率变化而变化的特性而实现电动机调速运行的装置,其中,有几个参数的设定非常重要,将直接影响变频器的合理使用。 变频器几个重要参数的设定 1. V/f类型的选择 V/f类型的选择包括最高频率、基本频率和转矩类型等。最高频率是变频器-电动机系统可以运行的最高频率。由于变频器自身的最高频率可能较高,当电动机容许的最高频率低于变频器的最高频率时,应按电动机及其负载的要求进行设定。基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线,应按电动机的额定电定电压设定。转矩类型指的是负载是恒转矩负载还是变转矩负载。用户根据变频器使用说明书中的V/f类型图和负载的

变频器的参数设定步骤

  变频器参数如何设定?变频器参数设定步骤?

  变频器的设定参数较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象,因此,必须对相关的参数进行正确的设定。

  1 、控制方式:即速度控制、转距控制、 PID 控制或其他方式。采取控制方式后,一般要根据控制精度进行静态或动态辨识。

  2 、最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。而且低速时,其电缆中的电流也会增大,也会导致电缆发热。

  3 、最高运行频率:一般的变频器最大频率到 60Hz ,有的甚至到 400 Hz ,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。

  4 、载波频率:载波频率设置的越高其高次谐波分量越大,这和电缆的长度,电机发热,电缆发热变频器发热等因素是密切相关的。

  5 、电机参数:变频器在参数中设定电机的功率、电流、电压、转速、最大频率,这些参数可以从电机铭牌中直接得到。

  6 、跳频:在某个频率点上,有可能会发生共振现象,特别在整个装置比较高时;在控制压缩机时,要避免压缩机的喘振点。

  变频器参数设置(二)

  变频器功能参数很多,一般都有数十甚至上百个参数供用户选择。实际应用中,没必要对每一参数都进行设置和调试,多数只要采用出厂设定值即可。

  一、加减速时间

  加速时间就是输出频率从 0 上升到最大频率所需时间,减速时间是指从最大频率下降到 0 所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。

  加速时间设定要求:将加速电流限制在变频器过电流容量以下,不使过流失速而引起变频器跳闸;减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来,但在调试中常采取按负载和经验先设定较长加减速时间,通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。

  二、转矩提升

  又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围 f/V 增大的方法。设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。(电工之家http://www.pw0.cn)如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过试验可选出较佳曲线。对于变转矩负载,如选择不当会出现低速时的输出电压过高,而浪费电能的现象,甚至还会出现电动机带负载起动时电流大,而转速上不去的现象。

  三、电子热过载保护

  本功能为保护电动机过热而设置,它是变频器内 CPU 根据运转电流值和频率计算出电动机的温升,从而进行过热保护。本功能只适用于 “ 一拖一 ” 场合,而在 “ 一拖多 ” 时,则应在各台电动机上加装热继电器。

  电子热保护设定值 (%)=[ 电动机额定电流 (A)/ 变频器额定输出电流 (A)]×100% 。

  四、频率限制

  即变频器输出频率的上、下限幅值。频率限制是为防止误操作或外接频率设定信号源出故障,而引起输出频率的过高或过低,以防损坏设备的一种保护功能。在应用中按实际情况设定即可。此功能还可作限速使用,如有的皮带输送机,由于输送物料不太多,为减少机械和皮带的磨损,可采用变频器驱动,并将变频器上限频率设定为某一频率值,这样就可使皮带输送机运行在一个固定、较低的工作速度上。

  五、偏置频率

  有的又叫偏差频率或频率偏差设定。其用途是当频率由外部模拟信号 ( 电压或电流 ) 进行设定时,可用此功能调整频率设定信号最低时输出频率的高低,如图 1 。有的变频器当频率设定信号为 0% 时,偏差值可作用在 0 ~ fmax 范围内,有的变频器 ( 如明电舍、三垦 ) 还可对偏置极性进行设定。如在调试中当频率设定信号为 0% 时,变频器输出频率不为 0Hz ,而为 xHz ,则此时将偏置频率设定为负的 xHz 即可使变频器输出频率为 0Hz 。

  六、频率设定信号增益

  此功能仅在用外部模拟信号设定频率时才有效。它是用来弥补外部设定信号电压与变频器内电压 (+10v) 的不一致问题;同时方便模拟设定信号电压的选择,设定时,当模拟输入信号为最大时 ( 如 10v 、 5v 或 20mA) ,求出可输出 f/V 图形的频率百分数并以此为参数进行设定即可;如外部设定信号为 0 ~ 5v 时,若变频器输出频率为 0 ~ 50Hz ,则将增益信号设定为 200% 即可。

  七、转矩限制

  可分为驱动转矩限制和制动转矩限制两种。它是根据变频器输出电压和电流值,经 CPU 进行转矩计算,其可对加减速和恒速运行时的冲击负载恢复特性有显著改善。转矩限制功能可实现自动加速和减速控制。假设加减速时间小于负载惯量时间时,也能保证电动机按照转矩设定值自动加速和减速。

  驱动转矩功能提供了强大的起动转矩,在稳态运转时,转矩功能将控制电动机转差,而将电动机转矩限制在最大设定值内,当负载转矩突然增大时,甚至在加速时间设定过短时,也不会引起变频器跳闸。在加速时间设定过短时,电动机转矩也不会超过最大设定值。驱动转矩大对起动有利,以设置为 80 ~ 100% 较妥。

  制动转矩设定数值越小,其制动力越大,适合急加减速的场合,如制动转矩设定数值设置过大会出现过压报警现象。如制动转矩设定为 0% ,可使加到主电容器的再生总量接近于 0 ,从而使电动机在减速时,不使用制动电阻也能减速至停转而不会跳闸。但在有的负载上,如制动转矩设定为 0% 时,减速时会出现短暂空转现象,造成变频器反复起动,电流大幅度波动,严重时会使变频器跳闸,应引起注意。

  八、加减速模式选择

  又叫加减速曲线选择。一般变频器有线性、非线性和 S 三种曲线,通常大多选择线性曲线;非线性曲线适用于变转矩负载,如风机等; S 曲线适用于恒转矩负载,其加减速变化较为缓慢。设定时可根据负载转矩特性,选择相应曲线,但也有例外,笔者在调试一台锅炉引风机的变频器时,先将加减速曲线选择非线性曲线,一起动运转变频器就跳闸,调整改变许多参数无效果,后改为 S 曲线后就正常了。究其原因是:起动前引风机由于烟道烟气流动而自行转动,且反转而成为负向负载,这样选取了 S 曲线,使刚起动时的频率上升速度较慢,从而避免了变频器跳闸的发生,当然这是针对没有起动直流制动功能的变频器所采用的方法。

  九、转矩矢量控制

  矢量控制是基于理论上认为:异步电动机与直流电动机具有相同的转矩产生机理。矢量控制方式就是将定子电流分解成规定的磁场电流和转矩电流,分别进行控制,同时将两者合成后的定子电流输出给电动机。因此,从原理上可得到与直流电动机相同的控制性能。采用转矩矢量控制功能,电动机在各种运行条件下都能输出最大转矩,尤其是电动机在低速运行区域。

  现在的变频器几乎都采用无反馈矢量控制,由于变频器能根据负载电流大小和相位进行转差补偿,使电动机具有很硬的力学特性,对于多数场合已能满足要求,不需在变频器的外部设置速度反馈电路。这一功能的设定,可根据实际情况在有效和无效中选择一项即可。

  与之有关的功能是转差补偿控制,其作用是为补偿由负载波动而引起的速度偏差,可加上对应于负载电流的转差频率。这一功能主要用于定位控制。

  十、节能控制

  风机、水泵都属于减转矩负载,即随着转速的下降,负载转矩与转速的平方成比例减小,而具有节能控制功能的变频器设计有专用 V/f 模式,这种模式可改善电动机和变频器的效率,其可根据负载电流自动降低变频器输出电压,从而达到节能目的,可根据具体情况设置为有效或无效。

  要说明的是,九、十这两个参数是很先进的,但有一些用户在设备改造中,根本无法启用这两个参数,即启用后变频器跳闸频繁,停用后一切正常。究其原因有:

  (1) 原用电动机参数与变频器要求配用的电动机参数相差太大。

  (2) 对设定参数功能了解不够,如节能控制功能只能用于 V/f 控制方式中,不能用于矢量控制方式中。

  (3) 启用了矢量控制方式,但没有进行电动机参数的手动设定和自动读取工作,或读取方法不当。

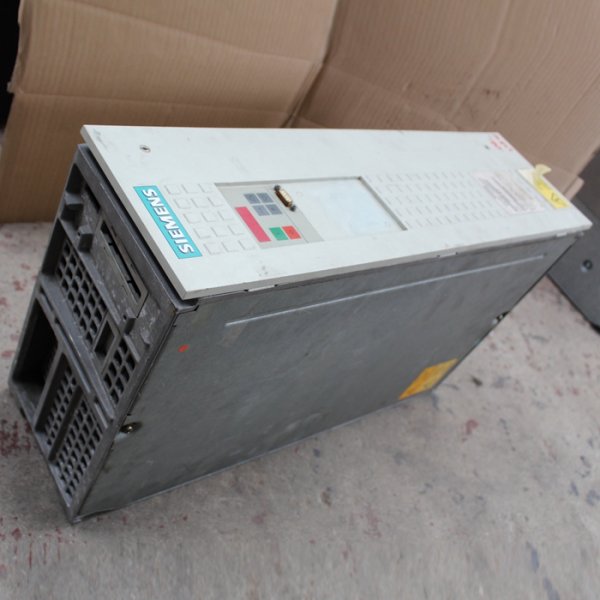

西门子变频器图例:

  下面在给出个具体的例子:西门子440变频器恒压控制参数设定问题?

  用440的变频器做恒压控制(内部PID)

  问题1:压力设定通过PLC的AO来对模拟通道1设定,变频器参数如何设定?

  问题2:反馈信号是来自于现场的传感器接到模拟通道2,变频器参数如何设定?:

  1、设定参数:p1000=2模拟量给定

  2,、设定参数:p0756=2单极电流输入(0~20mA)

  3、设定ADC 定标值:P0757 = 0,P0758 = 0.0,P0759 = 10,P0760 = 100

  4、设定D/A 变换器:P0771 = 21,P0776 = 0,P0777 = 0.0,P0778 = 0,P0779 = 100,P0780 = 20,P0781 = 0

  5、如果带点动,设定点动参数:P1074 = 1.0,P1075 = 755,P1076 = 1.0

  6、更改斜坡时间:P1120 = 8--60 ,P1121 = 5-60(时间可以根据需要设定)

  7、带圆弧设定:P1130 = 5.0,P1131 = 5.0,P1132 = 5.0,P1133 = 5.0,P1134 = 0

  8、脉冲频率P1800 = 4,参考频率P2000 = 50

  9、P2001=400输入电压,P2002 = ?参考电流(输入A),P2003 = ?参考转矩(输入Nm);P2004 = ?参考功率(输入kW/hp)

  相关参数如下——

  1. P2200 PID 控制器使能

  2. P2253 PID 给定值

  3. P2264 PID 反馈值

  4. P2280 PID 比例增益系数

  5. P2285 PID 积分时间

  PID 比例增益系数和PID 积分时间应根据实际应用进行调整,不同的应用,P2800 、P2285 所设置的数值都不一样。

  实际应用中PID 给定值和PID 反馈值可由多种通道输入,以下例子给予说明:

  例子1: 模拟输入1 为PID 给定,模拟输入2 为PID 反馈

  调试步骤如下:

  1. 参照手册3-12,3-13 页进行快速调试

  2. P2200 = 1 PID 调节器使能

  3. P2253 = 755:0 模拟输入1 为PID 给定

  4. P2264 = 755:1 模拟输入2 为PID 反馈

  5. P2280 = 8 PID 比例增益系数(仅供参考)

  6. P2285 = 80 PID 积分时间(仅供参考)

  P0971 = 1从RAM 到EEPROM 的数据传送

  0 禁止

  1 启动数据传送,RAM→EEPROM

通过以上的分析总结及例子,希望能有帮助,其他问题欢迎继续提问,很乐意解答。
