revit2016无法载入族

电脑 2022-06-21

用revit建模时，载入族的过程提示“无法载入选中的族文件”如何解决？

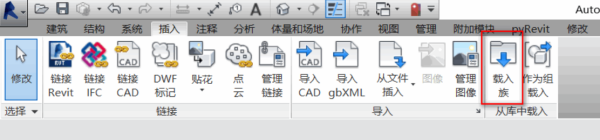

出现该错误的原因是载入族的方法错误，载入族的正确方法是，在未绘制、未编辑、未选择构件的状态下，点击“插入”选项卡，找到右侧的“载入族”命令，然后再选中要载入的族文件即可。

revit无法载入族文件怎么办？

1.Revit中的构件可以根据以下四个层级进行分类，族类别、族、族类型、族实例。

1.1 族类别是最高级别，例如结构柱、门、窗、风管等。

1.2 族是某一类别中图元的分类，是一个包含通用属性（称作参数）集和相关图形表示的图元组。

1.3 族类型是某一种族中的细分。属于一个族的不同图元的部分或全部参数可能有不同的值，但是参数（其名称与含义）的集合是相同的。

1.4 族实例是模型中的某一个实例，是模型结构中最小的单元。

2、因此，在特定的窗口载入族文件的时候，就需要确定被载入族的族类别是否正确。例如，图中在结构柱的窗口中载入族，如果选择族类别为结构框架的族，就会提示该族的类别不正确。

3.为了解决这个问题，可以打开我们需要载入的族，然后在族编辑器左上角找到族类别和族参数按钮，点开之后，修改族类别。

4、如果在载入族的时候，选择的是插入选项卡中的载入族命令，那么就不需要考虑族类别的问题。

REVIT2016:族文件无法插入，文件夹里有，点插入族后弹出窗口文件却不显示族文件，如何解决？

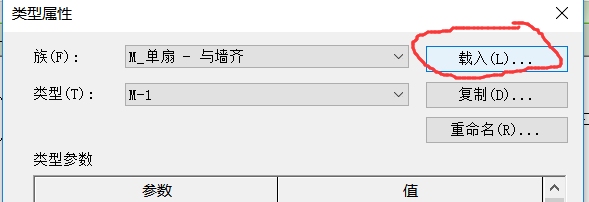

一、点载入

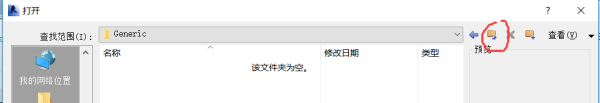

二、返回上一级

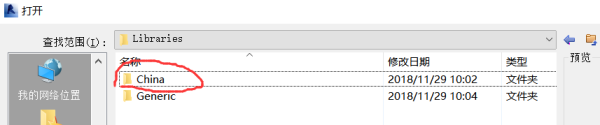

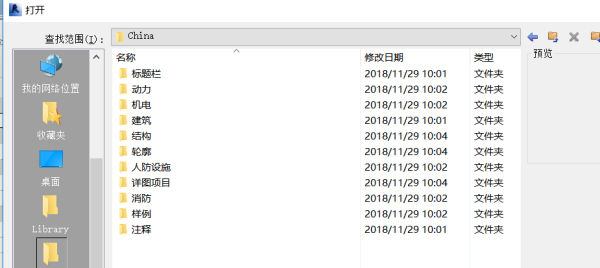

三、打开China

四、就在这里面

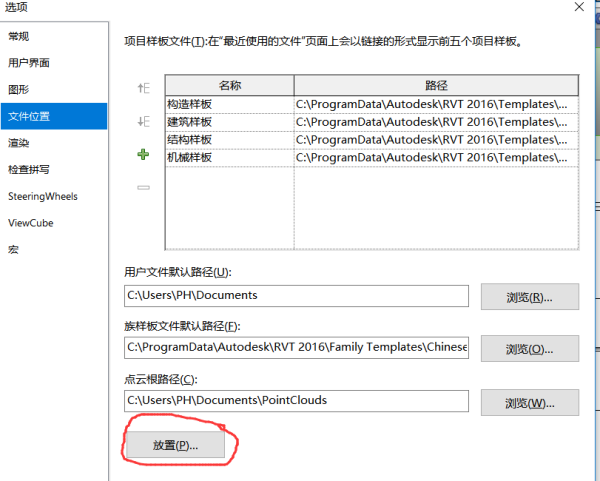

五、如何继续完美解决。选项里面的放置

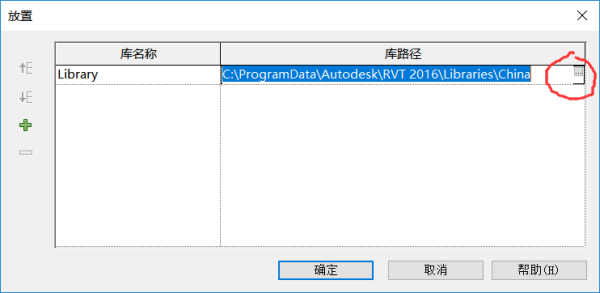

六、点省略号

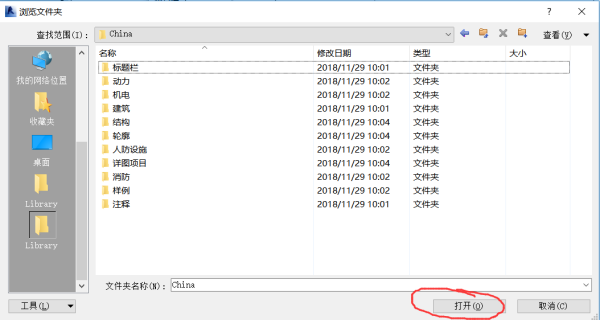

七、点返回上一级，打开China，点打开

回去验证一下，到这里就完美解决了。

Revit2014出现无法载入族文件怎么办？

直接使用【插入】选项卡中的【载入族】命令；

在其他地方的载入族有一些是需要对应载入类别的，类别不同就会提示你这种问题

REVIT 载入族载入不进去怎么办

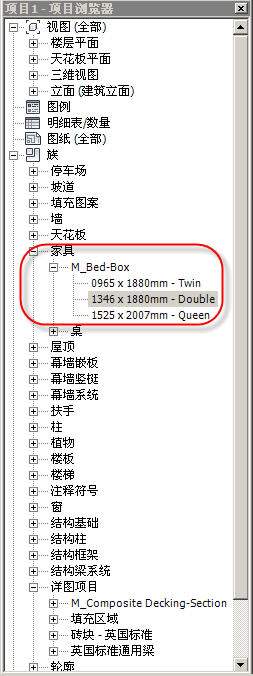

不知道你载入的是什么族，或者载入不进去提示什么对话框，我用的REVIT2010是可以载入的，载入的族文件在左侧的项目浏览器中可以找到，下图是我随便载入的族文件。
