proteus里面方框里面有个圆是什么

电脑 2022-06-24

proteus里一个方框里三个圈是什么东西,怎么画?

1.J1那应该是连接用的3P 插座,怎么画我也不会。 2.那两个绿点就是为了放置网络标号才那样画的,如果两个元件之间电气连接不繁琐就不用网络标号了,当然也就可以直接连了。

在proteus中,下图左边那个圆形的是不是电源,是的话怎么调出来,不是的话,是什么?

没有发出图片来?

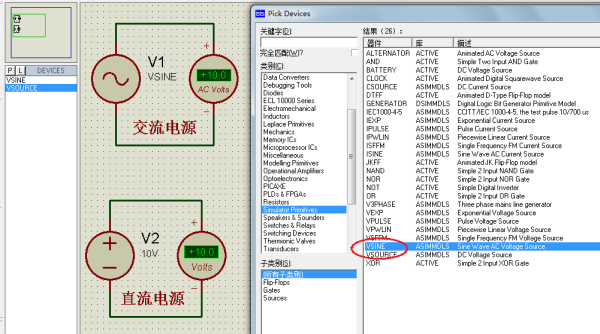

你问的是下图这样的吗?那确实是电源,有交流电源的直流电源的,所在的类别和名称如下图所示,画红圈的是元件名,有两个。proteus中的 电源是很多的,还有一些的。

proteus电压源下面上下有正负标示的圆圈是什么东西呀,在proteus里面我要怎么把它弄出来呢

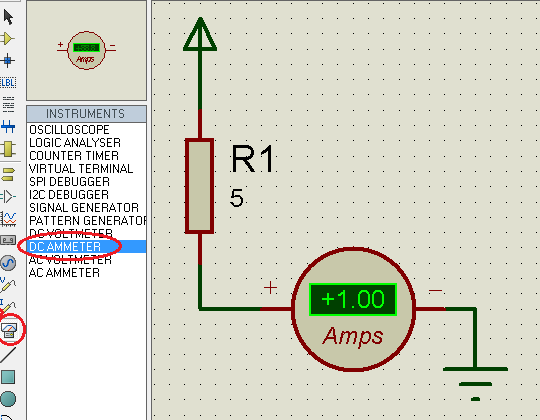

这是直流电流表,先点左边工具条中的虚拟仪表,如下图,画红圈那个按钮,在列表中倒数第三个就是。你图中的那个,是旋转了。

proteus两个同心圆是什么?

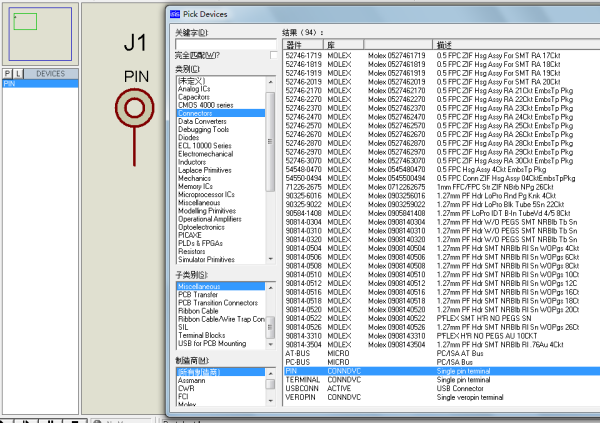

proteus 中的这个元件是一个接插件,所以在接插件类别中,这种元件一般做信号输入插孔,所在类别、子类见下图,名称是PIN。

proteus中那个方框中有个像2的元件是

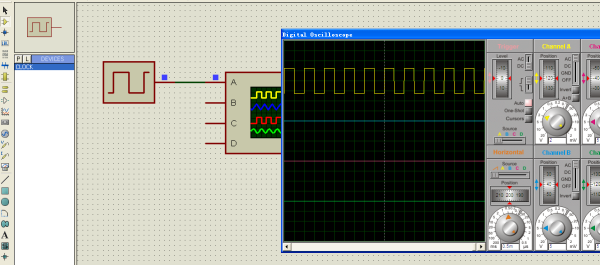

这是一个仿真元件,是时钟脉冲信号发生器,即方波信号源,元件名就是CLOCK。

见下图,用示波器就能看到方波信号波形了。双击后可以修改信号的频率。
