求大神解答一下走G71具体编程方法

电脑 2022-08-01

g71程序怎么编程?

G71 外圆粗车循环(G71)

指令格式: G71 X(U) I K L F ;

其中:X(U)—精加工轮廓起点的X轴坐标值

I---X轴方向每次进刀量,直径值表示,无符号数

K---X轴方向每次退刀量,直径值表示,无符号数

L---描述最终轨迹的程序段数量(不包括自身).范围:1-99

F---切削速度

内外圆粗车复合循环

循环执行过程

X轴快速进给I的距离

Z轴切削进给,进给终点由系统自动计算

X轴以F速度退K的距离

Z轴快速退回起点

X轴进给I+K的距离

重复2-5的过程直到X方向到达指令中X指令的位置

G71是数控加工技术指令中的外圆粗车复合循环指令

格式:G71 U(△d) R(r) P(ns) Q(nf) E(e) F(f) S(s) T(t)

说明:

G71 U (Δd) R(e)

G71 P(ns) Q(nf) U(Δu) W(Δw) F(f) S(s) T(t)

其中:

Δd为背吃刀量;

e为退刀量;

ns为精加工轮廓程序段中开始段的段号;

nf为精加工轮廓程序段中结束段的段号;

Δu为留给X轴方向的精加工余量;(直径值)

Δw为留给Z轴方向的精加工余量;

f、s、t为粗车时的进给量、主轴转速及所用刀具。而精加工时处于ns到nf程序段之内的F、S、T有效。

g71编程实例及解释是什么?

g71主要编程实例及详细内容的解释:

N1G59G00X80Z80(选定坐标系G55,到程序起点位置)。

N2M03S400(主轴以400r/min正转)。

N3G01X46Z3F100(刀具到循环起点位置)。

N4G71U1.5R1P5Q13X0.4Z0.1(粗切量:1.5mm精切量:X0.4mmZ0.1mm)。

N5G00X0(精加工轮廓起始行,到倒角延长线)。



G71的适用范围和工作内容:

G71第一行中的U是粗车切深,半径值。意思是每刀车多深,R是退刀量,也是半径值。意思是车完一刀,X方向退多少。u和w一起出现的时候是相对坐标编程时用到的。

每个程序段前不要加斜杠/,斜杠是程序跳跃符号,机床遇到斜杠会此程序段跳过去而不执行,你的第二个G71段G71P10Q20U-3W0没有F值,你的N20段N20X-116F200,里面的X值x-116。过小可能会产生报警或过切。将值修改至合适的数值,一般和起点的值一样,最小不会小过0的。

数控车g71指令的用法

G71的使用出如下:

1.G71是外径毛坯的循环

G71P10Q20U1.0W0.1,P10是循环的,启动程序段,Q20是循环终止程序段号(即程序段号)。在方案中,G71从第十条开始,到第20条结束),U1.0W0.1,分别是径向和轴向车距的精华。

2.G71的第一行U为粗切削深度和半径值,表示每个工具的深度,R是返回工具和半径,意思是经过一次切割后,在X方向上的距离,当u和w在一起时,用于相对坐标编程。

3.每个程序段不添加斜杠/之前,削减程序跳转象征,机器就会遇到一个斜杠将跳过这个程序部分和不执行,第二个G71G71P10Q20u-3FW0没有价值,你N20段N20X-116F200,在X-116X值。

太小可能会产生报警或过度,将值修改为合适的值,一般与初始值相同,最小值不小于0。

扩展资料:

注意事项:

与普通机床相比,数控机床具有以下特点:

1.加工精度高,加工质量稳定;能进行多坐标联动,能加工形状复杂的零件。

2、在加工零件更换时,一般只需更换数控程序,可节省生产准备时间;机床本身精度高、刚性好,可选择一种良好的加工消耗,生产率高(一般是普通机床的3~5倍);机床自动化程度高,可降低劳动强度;操作人员的素质越高,对维修人员的技术要求也就越高。

特点:数控机床是数控机床的简称,是一种装有程序控制系统的自动机床。控制系统可以逻辑地处理带有控制代码或其他符号指令的程序,并对其进行解码,使机器能够移动和处理部件。

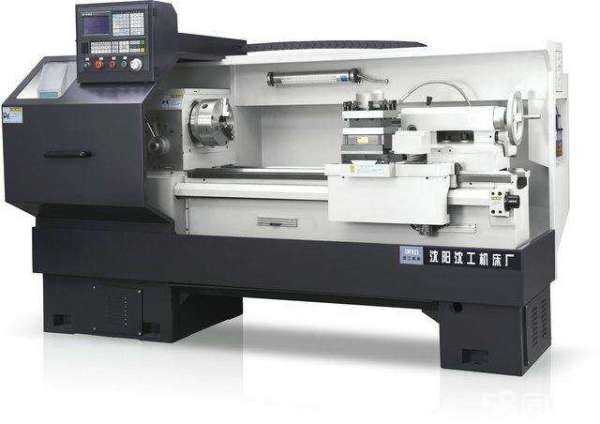

数控车床g71怎么编程?请举个例子谢谢了

数控车床g71格式为:

G71U_ R_

G71P_ Q_ U_ W_ F_

参数说明

第一行 :

U 表示背吃刀量(半径值) R 表示退刀量

第二行 :

P表示精加工轨迹中第一个程序段号

Q表示精加工轨迹中最后一个程序段号

U表示径向(X轴)精车余量(直径值)

W表示轴向(Z轴)精车余量

所有循环指令都需要制定循环点,循环点又叫起刀点,该位置一般定在毛坯直径+2,长度为2的位置,例如毛坯直径为30,循环点为X32,Z2.

扩展资料:

G71外圆粗车循环的例子

毛坯为棒料,粗加工切削深度为7mm,进给量0.3mm/r,主轴转速为500r/mm,精加工余量X向4mm(直径上),Z向2mm,进给量为0.15mm/r,主轴转速为800r/min,程序起点见图。

采用混合编程

%0003

N01 G92 X200.0 Z220.0 ;坐标系设定

N02 G00 X160.0 Z180.0

M03 S800

G95 F0.30 (转进给)

N03 G71 U7.0 R1.0 P04 Q10 U4.0 W2.0 S500 ;(粗车循环)

N04 G00 X40.0 S800

N05 G01 W-40.0 F0.15

N06 X60.0 W-30.0

N07 W-20.0

N08 X100.0 W-10.0

N09 W-20.0

N10 X140.0 W-20.0

N11 G94 F1000

N12 G01 X200.0 Z220.0

N13 M05

N14 M30

g71编程的格式是什么?

广数G71代码格式,简单介绍
