为什么用Creo创建螺纹孔就出现报警创建不了
您好 PROE 中做螺纹孔时出现这个怎么办 谢谢!
编辑→设置→精度(accuracy)设定小于0.00095即可 在proe里如果你建的模型大小与螺纹孔大小相差比较大,就会出现这种情况,默认精度是依据最初创建特征大小成比例选取的。proe建模,当需要在大尺寸实体上创建很小的螺纹孔或者切除掉很小部分,这个时候不可以,提示精度,该怎么调
调到多少才合适是没有一定的数值的, 这主要取决于你建这个模型的精度, 比如你建一个房子,你的精度要求是1CM, 那你调精度小于1CM即可, 你建一个桌子,精度要求可能是1MM, 那你调精度小于1MM即可, 如果你建的是精密模具,精度可能是0.01MM, 那你精度最好调到0.01以下才行, 通俗的讲:只有高精度的工具,才能做高精度的东西。 当然,不是说精度越好越好, 精度越高对电脑的要求超高,运行越慢!creo工程图中螺纹孔怎么标注

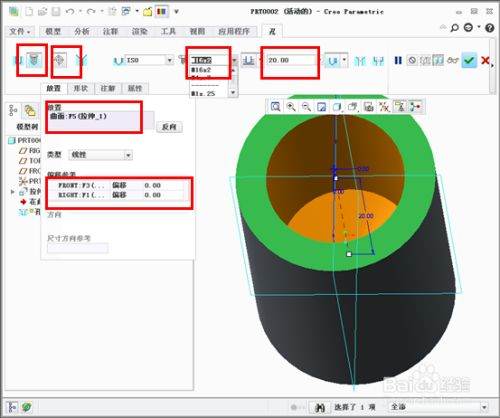

三维图:点击模型菜单下的创建孔图标,按图下红色框所示内容,设置好自己希望得到的孔螺纹三维图。

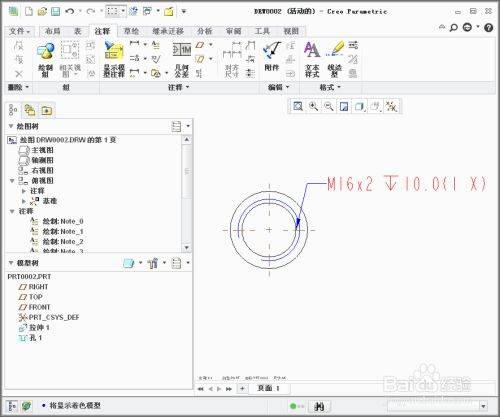

工程图:在工程图中,得到如下图所示内容,即为我们希望得到的孔螺纹工程图。

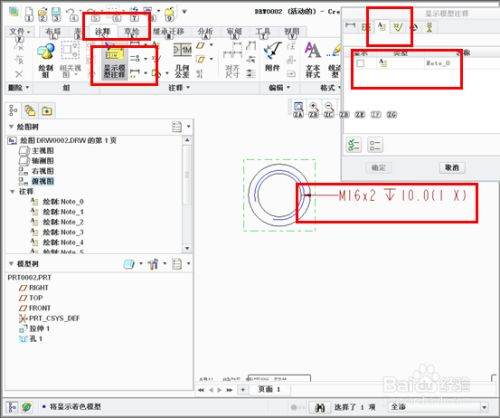

注释内容:按如下图所示,点击菜单下的【注释】,【显示模型注释】,选第三个【显示模型注释】,点击对应的视图,出现选择菜单,选择需要显示的注释,点击【确定】,即可得到。

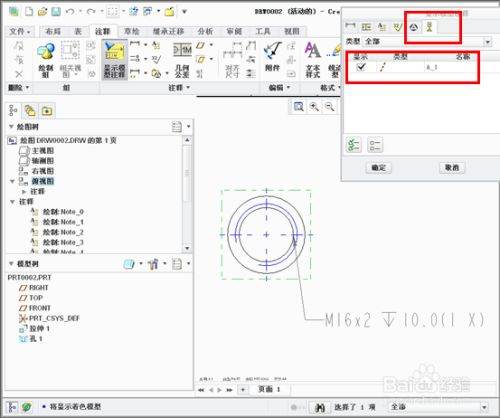

中心线:同理,选择【显示模型基准】,然后点击对应的视图,选择所需要显示的模型基准,则得到中心线。

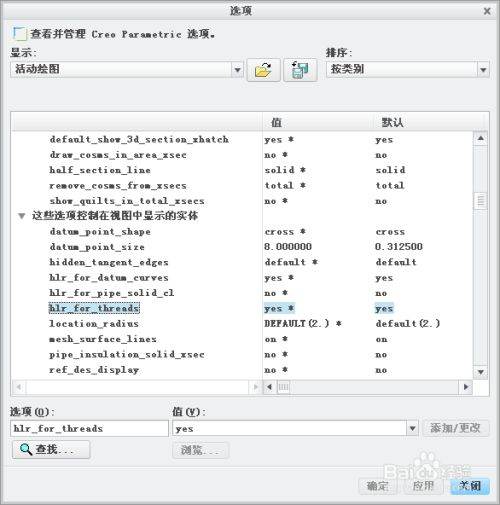

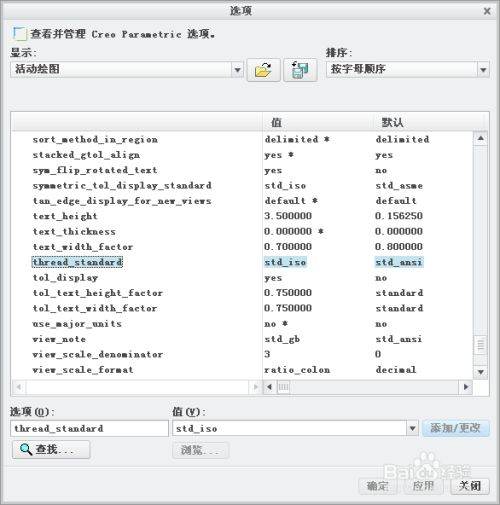

国标显示:有些同学的可能不显示3/4圆,我们可以通过设置一些参数来控制,设置如下图所示的二个参数即可。
注释内容:如果显示的注释内容不是我们需要的,可以修改。

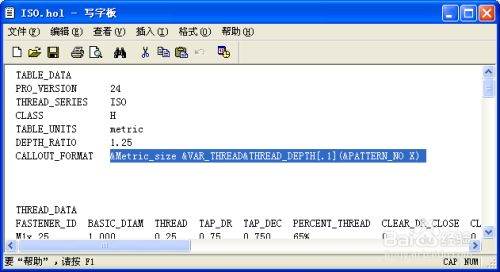

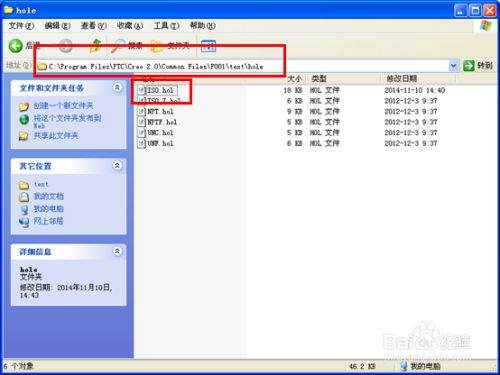

进入到iso.hol,修改相关参数即可。
解释:
&Metric_size&VAR_THREAD&THREAD_DEPTH[.1](&PATTERN_NOX)
&Metric_size 螺纹规格
&VAR_THREAD 深度符号
&THREAD_DEPTH 螺纹深度
[.1] 保留小数位数
(&PATTERN_NOX) 螺孔的(阵列)数量
ingventor 中为什么不能创建螺纹孔
可以到注册表里修改某个键值,这样让螺纹孔的孔表直接使用Excel,而不是Microsoft的ADO(ActiveX Data Object)。在运行处输入“regedit”进入注册表编辑器,然后根据您所使用的版本进入不同的注册表键值。 Inventor 2012: HKEY_CURRENT_USER\Software\Autodesk\Inventor\RegistryVersion16.0\System\Preferences\Part Inventor 2011: HKEY_CURRENT_USER\Software\Autodesk\Inventor\RegistryVersion15.UG用螺纹孔特征做螺纹的时候 出现警告不能参考面这是为什么?
把源文件发过来相关文章
