GB/T119.1圆柱销有M12的公差吗?

电脑 2022-09-19

圆柱销外径公差标准

国标圆柱销8m6的公差为φ8m6(+0.015/+0.006);上偏差为+0.015,下偏为+0.006;

最大极限尺寸为φ8.015,最小极限尺寸为φ8.006,公差带为0.009。

不锈钢圆柱销10 h8的公差是φ10 h8(0/-0.022),上偏差为0,下偏差为-0.022。

最大极限尺寸为φ10,最小极限尺寸为φ9.978,公差带为0.022。

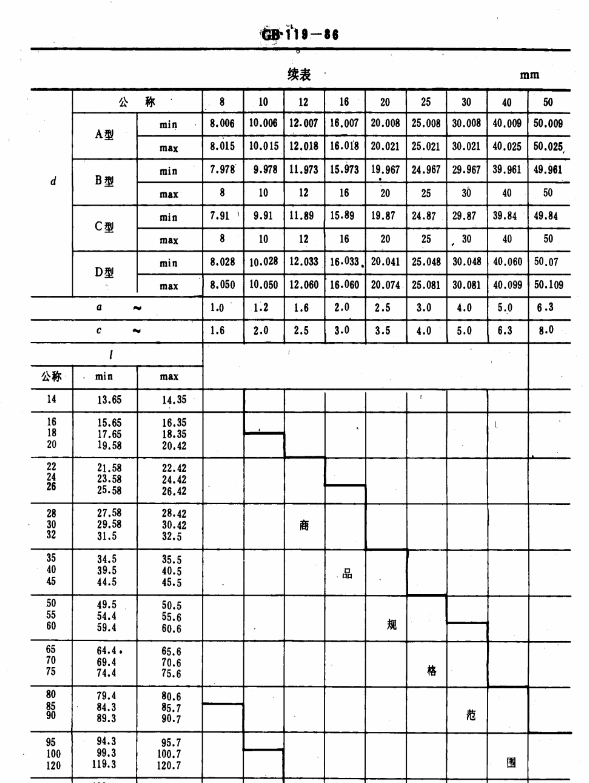

我国的圆柱销国标为gb119-86

圆柱是由以矩形的一条边所在直线为旋转轴,其余三边绕该旋转轴旋转一周而形成的几何体。它有2个大小相同、相互平行的圆形底面和1个曲面侧面。其侧面展开是矩形。

扩展资料:

销有多种类型,如圆柱销、圆锥销、槽销、销轴和开口销等等,这些销都已经标准化了。这些销就配合固定在销钉孔中。不同的销对应的销钉孔要求也各不相同。

圆柱销靠过盈配合固定在销钉孔中,经多次拆装会降低其位置精确度和可靠性。而圆柱销属于定位销,定位销是用来固定零件的相对位置,故销和销钉孔能够承载一定的载荷。

参考资料来源:百度百科-销钉孔

圆柱销外径公差标准是什么?

我国的圆柱销国标为GB119-86.

圆柱(circular cylinder)是由以矩形的一条边所在直线为旋转轴,其余三边绕该旋转轴旋转一周而形成的几何体。它有2个大小相同、相互平行的圆形底面和1个曲面侧面。其侧面展开是矩形。

直径为3mm的定位销二端各配孔的公差怎么标注?

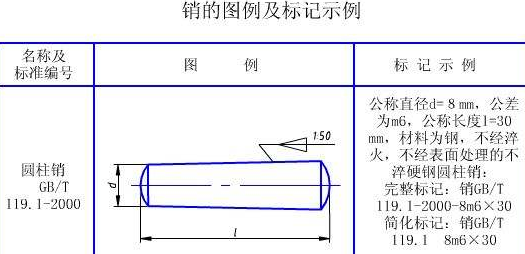

1. 按国家标准GB/T 119.1-2000规定,直径为3mm的圆柱销,其公差等级有m6(上偏差为+0.015,下偏差为+0.006)和h6(上偏差为0,下偏差为-0.008)两种。 2. 若选公差等级有m6的,过盈配合的孔选H7(上偏差为+0.012,下偏差为0),间隙配合的孔选F7(上偏差为+0.022,下偏差为+0.010); 3. 若选公差等级有h6的,过盈配合的孔选P7(上偏差为-0.008,下偏差为-0.020),间隙配合的孔选H7(上偏差为+0.012,下偏差为0)。

不锈钢圆柱销和铜件孔配合,公差要怎么定?

建议,不锈钢圆柱销,Φ2.4 h8 (0/-0.014);铜件孔 Φ2.4 M8 (-0.002/-0.016)。 或者,不锈钢圆柱销,Φ2.4 m8 (+0.016/+0.002);铜件孔 Φ2.4 H8 (+0.014/0)。

圆柱销孔用标注公差吗

圆柱销孔在图纸中一般是配钻铰,需要标注公差等级或公差数值和表面粗糙度要求的。 一般圆柱销孔使用的公差等级为H7,表面粗糙度为Ra1.6或Ra0.8.
