分光比1:16中的1和16是指什么？

分光器的2:32和1:16有什么区别

1:16一个上联口，16个下联口。 2:32两个上联口，32个下联口，用于光路保护的时候用的规格 2：N的分光器主要用于光路保护段，当其中某一支路出现中断的情况下，能通过设备跳通另一支路。

1:16的分光器光哀多大

1:16的分光器光哀为13.5dB=13.8。

1分16的分光器(PLC)的平均插入损耗小于等于13.8dB.PLC为基于光学集成技术生产的平面光波导分路器。分光损耗，实际上是分光时的光功率转移造成的，不是光功率的消耗引起的，因此在计算分光比时不能将它计算进去。但是在计算光链路总损耗时必须将它加进去。

分光附加损耗，是分光时的分光器自身消耗了光功率造成的；活动接头损耗也是其自身消耗了光功率造成的，因此这两项本来应该在计算分光比时都加进和光纤损耗中。

扩展资料：

分光器相关要求规定

1、分光器应用环境要求使用环境：-30~65℃，RH 5-95%。如果产品用在室外（例如下水道/室外机箱），需要防霉、避免阳光直晒、太潮湿、或和其他热源靠得太近，有些地区还需要防盐雾等。最好光纤加上其他的防护措施，防止鼠咬。

2、分光器所处位置不易被其他物体碰撞，不易被人够着，以免被人为破坏；尾纤支持抗拉伸能力： 小于等于5牛顿。

3、由于分光器是高集成度，非模块化一次成型的器件，考虑到后续可扩展性，配置时如果不足满配的应按满配配置；放大器应按实际规模按需配置 。

参考资料来源：百度百科-分光器

分光器怎么算损耗

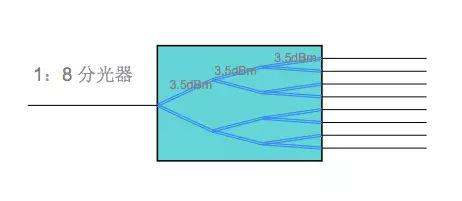

分光器的损耗估算常采用这个方法：分光器有1:2，1:4，1:8，1:16，1:32，1:64等规格，我们可相应地估算这些分光器的损耗。损耗为n*3+1，n为分光比的2的幂次方。

例如，1:2的分光器的损耗为1*3+1=4dB。1:16的分光器的损耗为4*3+1=13dB。1:16以下比较精确，越大的分光比，此测算方法误差越大。

扩展资料：

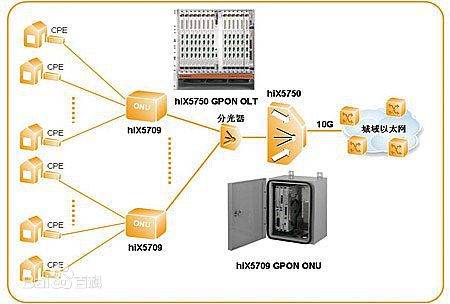

分光器在对正常链路进行分光时，会按照光功率相对应的比例分配到多条分光后的链路，因此分光后链路的光功率会有一定的衰减，同时由于光纤及连接器等自身的损耗和色散，也可能会导致分光下来的链路的光功率较低，继而导致后端设备接收到的数据出现误码甚至收不到数据等现象。

解决这种情况就需要在链路中增加一个光放大器（OEO），对分光后链路的光功率进行放大，确保后端设备接收到的数据准确。某移动公司2/3/4G融合核心网扩容工程配套分光器项目。

主要实现对2/3/4G移动用户上网流量的关键接口（Gn、Gb、Iu-PS、S1、S6a、SGs等）数据进行分光和数据采集，为确保数据采集的准确性和完整性，同时保证不影响现网网络的稳定性和安全性。

参考资料：百度百科--分光器

百度百科--衰减

什么是分光器？

分光器是一种无源器件,又称光分路器，它们不需要外部能量，只要有输入光即可。分光器由入射和出射狭缝、反射镜和色散元件组成，其作用是将所需要的共振吸收线分离出来。分光器的关键部件是色散元件，现在商品仪器都是使用光栅。

1）光线进入分光器后，把普通光线按波长可分为以下三种类：

近紫外线（near UV）：200-380nm。

真空紫外线（vacuumUV）：10-200nm。

极紫外线、极端紫外线（Extreme UV） ：1-10nm。

2）从人类健康和环保角度，还可分为UVA（315～400nm）、UVB（280～315nm）、UVC（280nm以下）。

3）另外一种分类方法是单模，多模。

单模：1310nm。多模：850nm。

分光器通用接口有3种，一种为LC，一种为FC，第三种为SC

通信工程图纸中1*16，1*8是什么意思

没有图，如果是宽带接入类工程的话，可能是指分光器的类型 1：8分光 或是1:16吧
