就是图纸和电脑上画的比例单位不知到了,能给个准确的单位吗?

电脑 2022-10-17

cad图纸比例不对单位怎么修改

1.在CAD界面中,点击菜单栏的“格式”,弹出格式选择卡,点击“标注样式”,进入标注样式管理器。 2.进入标注样式管理器后,这里可能会有很多样式,如果样式很多,可以在“样式”栏目下点击选择自己想修改的“样式”,如果想让他默认,就不用去选择。如果不想更改样式,只想新建一个样式来临时使用,可点击“新建”新建一个样式来进行更改,更改方式和下面一样。这里以默认的样式作为修改对象,因此点击“修改”。 3.进入“修改标注样式”管理器,点击“主单位”,然后点击“测量单位比例”将其比例设置为1,然后点击“确定”。(注:这个方式的用处就是按比例标注,如果你绘制的是2mm,而你想标注成4mm,你就可以设置为2

cad如何设置比例尺,在打印图纸的时候如何知道比例尺,就是知道图纸上的图上距离能够根据比例尺得出实际

绘图方面: 按1:1画,就是 该多少就画多少 100就100 1000 就1000 不动它, 打印方面: CAD画图默认比例1:1000的,对应到打印机上就是1:1 1:500 对应到打印机上是 2:1~~1:100对应到打印机上是 10:1 我自己想了个公式0.0 1000除以需要之比例 =XX:1 需要之比例除以1000 =1:XX 如果你的图纸上标注的 有比例尺 1:250 就用 1000除以250等于4,打印比例就是4:1 如果图上比例尺是5000,用1000除以5000等于0.2 打印比例就是0.2:1 (把0.2放大到1需要乘以5)所以打印机就是 1:5 希望对你有帮助。求采纳!!

cad图纸上尺寸标注的单位是什么??知道的详细说下是毫米吗?

建筑CAD图纸中,平面图,立面图,剖面图等标注的单位一般是毫米。总平面图标注的单位一般是米。

CAD图纸上面的比例:如果比例为1:100,单位为mm,那么图上的1mm表示实际的 100mm。那如果比例是1:350呢

如果比例是1:350,代表图上的1mm表示实际的350mm。

在绘制图形时,往往需要将实际图像进行一定比例的缩小,缩小比例即为比例尺,比例尺表示了图上距离距离的比值,即比例尺是1:350,代表图上的1mm表示实际的350mm。


扩展资料:

比例尺通常有三种表示方法。

1、数字式(又名数字比例尺):用数字的比例式或分数式表示比例尺的大小。例如:1∶50,000,000,或1/50,000,000。

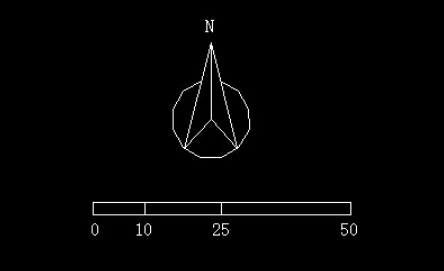

2、线段式(又名比例尺):在地图上画一条线段,并注明地图上1厘米所代表的实际距离。

3、文字式:在地图上用文字直接写出地图上1厘米代表实地距离多少米,如:图上1厘米相当于地面距离500米,或五万分之一。

参考资料来源:百度百科-比例尺

关于CAD绘图时的单位、长度和比例的问题?

你这样画图会有误区的。 CAD是非常精确的绘图软件,默认的单位是毫米,处个别公司有自己的规定外,所以我们用CAD绘图时都是按实际尺寸画图,也就是说你画100米的正方形场地就是画矩形100000,100000. 图画好后,然后用你的A1的图框套图,才可以算出比例。这样会比较好些。比例和你画图没什么冲突的,只是打印和打印出来的图纸上人家用尺量时有用。 单位是毫米。所以1米就是1000,你的100M就是100000啦。 CAD是可以改单位的,所以有的图是以米为单位,但我说的都是默认的。如果单位不是毫米,比例是不一样的。
