水晶头接网线怎样排线

网线的水晶头的线序是怎么排的？？

网线水晶头的线序有两种，即T568A和T568B。

T568A的排列方法：白绿 | 绿 | 白橙 | 蓝 | 白蓝 | 橙 | 白棕 | 棕

T568B的排列方法：白橙 | 橙 | 白绿 | 蓝 | 白蓝 | 绿 | 白棕 | 棕

使用方法：

1、电脑和交换机、路由器、集线器等设备连的时候用直连线，即网线两端线序一致，要么都是T568A标准，要么都是T568B标准。简单讲，就是不同的设备之间连接用直连线。

2、电脑之间、交换机之间、路由器之间连接用交叉线，即网线两端标准不能一致，一端T568A，另一端就要使用T568B。简单讲，就是同设备间用交叉线。

连接路由器的网线的水晶头的接法..

网线的水晶头的接法线分为两种,分别是568A型和568B型。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

如果是同类连接就必须使用交叉的连接法制作网线，也就是说如果网线的一头是T568A的话，另一头就应该是T568B。所谓同类就是电脑连接电脑，路由器连路由器。

反之，如果电脑与路由器相连，就不属于同类连接，那就应该用直连的连接方法，就是说网线两头都要一样。

扩展资料

水晶头制作技巧

1、在剥网线外护套的时候，握紧网线钳的手要注意把握力度，不要剪到里边网线的线芯，以免出现短路。

2、剥开的网线要控制在3cm左右，不宜过长或过短，这样方便做水晶头。

3、线序整理整齐后，一定要用手指压紧剪齐，以免接触不良。

4、将网线插入水晶头时，一定要注意双绞线的8根线要同时插入到水晶头的8个插槽里，不要用猛劲，而且一定要插到水晶头的顶端，插好再检查一下线序及网线是否插到头。

参考资料：百度百科-网线水晶头接法

网线水晶头接线的顺序问题

水晶头接线颜色有两种：

1.平行线的做法是：两头同为568A标准或568B标准。（常用）

2.交叉线的做法是：一头568A标准，一头568B标准。

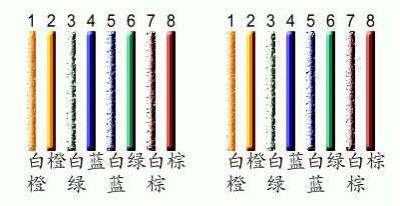

568A标准顺序：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕

568B标准顺序：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

如果连接的双方地位不对等的，则用平行线，例如电脑连接到路由器或交换机。

如果连接的两台设备是对等的，则用交叉线，例如电脑连接到电脑。

扩展资料

网线质量鉴别

三类线的标识是“CAT3”，带宽10M，适用于十兆网基本已淘汰；五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网

除了假线外，市面上有很多用三类线冒充五类线、超五类线的情况。下面是网线的鉴别方法：

三类线里的线是二对四根，五类线里的线是四对八根。

真线的外胶皮不易燃烧，而假线的外胶皮大部分是易燃的。

假线在较高温下（40℃以上）外胶皮会变软，真的不会。

真线内部的铜芯用料较纯，比较软、有韧性而且不易被拉断。

网线的扭绕方向是逆时针扭绕而不是顺时针绕的。顺时针绕会对速度和传输距离有影响。

网线里的线在对绕时圈数是不一样的，因为圈数一样的话两对线之间的传输信号会互相干扰，使传输距离变短。

屏蔽双绞线的导线与胶皮间有一层金属网和绝缘材料，水晶头外面也被金属所包裹。

有条件的话可以找100米的双绞线利用Windows中的“网络监视器”或“资源监视器”实地测试一下，5类线能达到100Mbps，3类线只有10Mbps。

网线标准长度1000英尺/箱（大约相当于305米）

使用磁铁可以鉴别铁芯线，如果网线用磁铁可以吸引（哪怕是轻微的吸引），那说明是铁芯线，铁芯线因为电阻大，严重影响传输效率和传输距离，不推荐购买。优质的网线一般都是使用铜作为线芯的。即使差一些的线，也应该使用铝作为线芯。

剥开少许网线，看一下线芯的粗细，线芯细了也会影响传输效率。所以应该选用相对而言线芯粗的。

参考资料：百度百科-网线

网线怎么接，简单的网线排线顺序及水晶头接法

1、提前准备好所需要的材料及工具，根据自己的需求，取一根一定长度的网线、若干个水晶头（专业述语RJ45）、一把压线钳及测试仪。如下图：

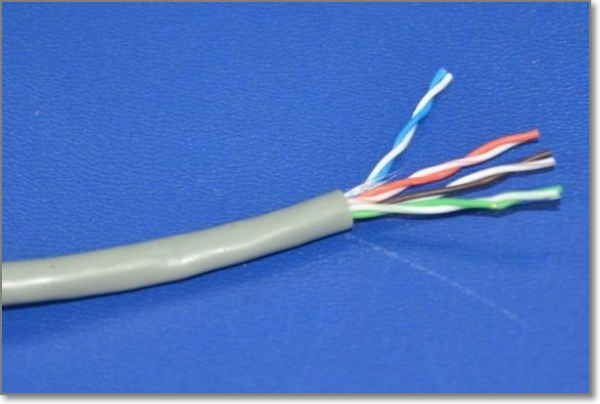

2、用压线钳将网线两端的外皮剥去，（3mm厚），然后按568A或568B标准顺序将线芯撸直并拢。如下图：

3、将排序好的8种颜色芯线并排放到压线钳切刀处，8根线同一平面上并拢且尽弄直，留下一定的线芯长度，大概1.5CM处用压线钳剪齐。如下图：

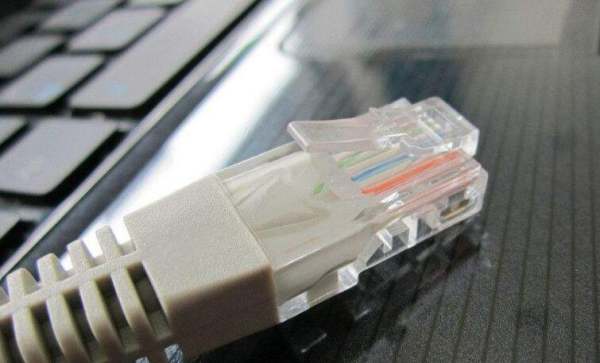

4、将双绞线插入RJ45水晶头中，插入过程均衡力度直到插到尽头。并且检查8根线芯是否已经全部充分、整齐地排列在水晶头里面。如下图：

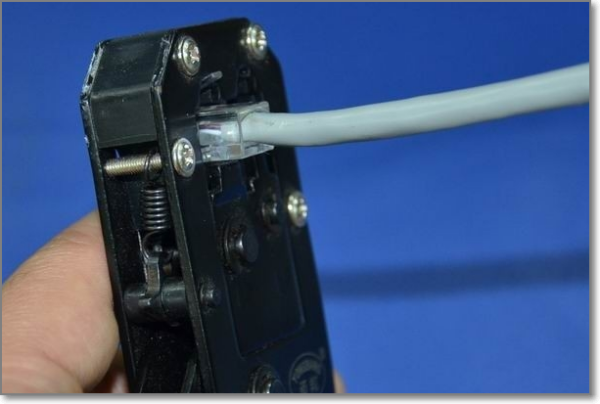

5、把插在压线钳中的网张用力压紧水晶头，抽出即可。如下图：

6、按以上步骤，一头网线就做好了，用相同步骤做别一头，两头都做好后，把网线的两头分别插到测试仪上并打开测试仪开关测试指示灯亮起来。如果正常网线，两排的指示灯都是同步亮的，如果有此灯没同步亮，证明该线芯连接有问题，应重新制作。如下图：

水晶头怎么接网线

我们主要用到网线钳的三个功能——剥线、剪线和压制水晶头。其中最后一个功能，是网线钳独有的，也是它的主要功能。在压制水晶头的过程中，只需要用到网线钳，其它的都不需要哦~ 压制水晶头，利用的就是水晶头槽这一部分。网线钳一般带有多种规格的槽（大小不同），但压制网线时，我们只需要用到8P槽。 使用时也很简单，将网线插入水晶头后，把水晶头放入槽内，用力按压即可。 水晶头的制作 下面我们来详细说一下网线水晶头的制作方法（共五步）。 第一步、剥 把网线外层绝缘皮剥开，露出里面的彩色绝缘皮——剥线时要注意力度，不要伤害到内层绝缘皮。 第二步、排 排线是水晶头制作的重头戏，即把网线的线色按照顺序排好。现在的网线
