关于回滞比较器的问题

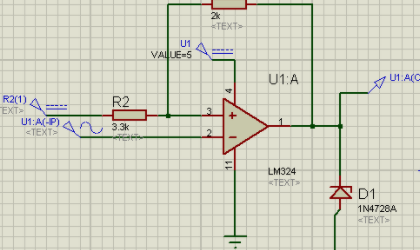

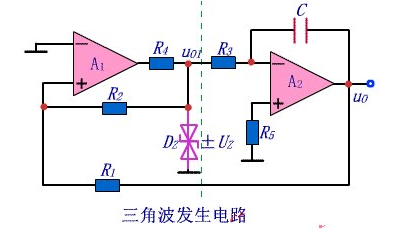

在滞回比较器中,如何修改电路使比较器的输出电压可变?

电路图的修改为并联电路，让通过电压稳定，保持良好的状态。

滞回电压比较器的回差，也就是门限宽度。它的值取决于稳压管的稳定电压值以及同相输入电阻和同相反馈电阻，改变这三个参数中任意一个的值，就可以改变滞回电压比较器的回差。

滞回电压比较器，又名施密特触发器，有两个稳定状态，与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阈值电压。

扩展资料：

电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。

电压比较器的功能：比较两个电压的大小(用输出电压的高或低电平，表示两个输入电压的大小关系)：

当”+”输入端电压高于”－”输入端时，电压比较器输出为高电平；

当”+”输入端电压低于”－”输入端时，电压比较器输出为低电平；

可工作在线性工作区和非线性工作区。

参考资料来源：百度百科-电压比较器

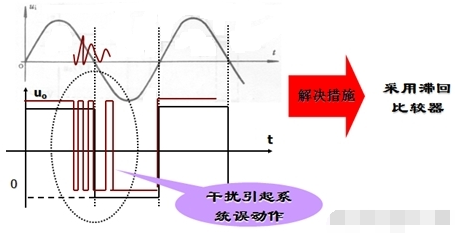

滞回比较器的抗干扰能力大小由什么决定

回差电压的大小，滞回电路里面一般Vol和Voh相等（图中运放工作原理就是两端电压比值大小）当输出Vo是高电平Voh时，V+端电压等于（Voh-Vref）/（R1/（R1+R2）。

只要V-小于此时V+，则Voh保持不变，大于时刻发生突变 Vo变成低电平Vol，此时V-在继续增大的话，Vo保持低电平不变化，同时V+处电压变化（VoL-Vref）/（R1/（R1+R2）。

当V-输入减小，必须减少到V+变化后的值才能发生电压跳变，成为高电平Voh，这就形成了滞回电路的效果。

比较器的两路输入为模拟信号，输出则为二进制信号0或1，当输入电压的差值增大或减小且正负符号不变时，其输出保持恒定，可以将比较器当作一个1位模/数转换器（ADC）。

比较器经过调节可以提供极小的时间延迟，但其频响特性会受到一定限制。为避免输出振荡，许多比较器还带有内部滞回电路。比较器的阈值是固定的，有的只有一个阈值，有的具有两个阈值。

扩展资料

比较器是由运算放大器发展而来的，比较器电路可以看作是运算放大器的一种应用电路。由于比较器电路应用较为广泛，所以开发出了专门的比较器集成电路。

电压比较器和运放的区别

一、应用输入的区别

电压比较器两输入端一个接基准电压另一端接比较电压，运放则是可以单端输入也可平衡输入：

二、电压比较器开环增益很大，运放相对较小

电压比较器由于开环增益很大当输入电压高于或低于基准低于是其输出是跳变的（即上升或下降沿很陡），运放输出则是线性变化，再就是应用中有区别，为了工作稳定可靠，运放一般用负反馈，电压比较器则不加负反馈。

想问问有关滞回比较器的两个小问题。

反相滞回比较器和同相滞回比较器的特点

1、同相滞回比较器：当输入的比较电压相对于参考点电压的大小，如果大于参考点，则输出高电平，反之则输出低电平。

2、反相滞回比较器：电路接法是参考点位来自本比较器的输出端，并接在同相端，输入信号接在反相端。当输入电压大于参考电压时，输出低电位；输出端输出低电位，参考电压也随之变得更低，当输入电压降低时，只有降到低于这个更低参考点位后，比较器是输出才能变成高电平输出。

扩展资料：

比较器的输入接在同相输入端还是反相输入端，这将决定输出电压值与输入电压之间的关系。

虽然比较器有同相和反相两个输入端，但因为其内部没有相位补偿电路，所以，如果接入负反馈，电路不能稳定工作。内部无相位补偿电路，这也是比较器比运放速度快很多的主要原因。

不论是反相的还是同相的滞回比较器，在现实生活中都有具体的应用，除了空调的温度设定，如高于某温度就启动，低于某温度停止就可以根据比较器比较的电压信号大小来判断并运作。

参考资料来源：百度百科-迟滞比较器

参考资料来源：百度百科-比较器

滞回比较器与单限比较器相比，他具有什么特点？

迟滞比较器有滞回特性，具有抗干扰能。

迟滞比较器是一个具有迟滞回环传输特性的比较器。又可理解为加正反馈的单限比较器。在反相输入单门限电压比较器的基础上引入正反馈网络，就组成了具有双门限值的反相输入迟滞比较器。

扩展资料：

当输出状态一旦转换后，只要在跳变电压值附近的干扰不超过ΔU之值，输出电压的值就将是稳定的。但随之而来的是分辨率降低。因为对迟滞比较器来说，它不能分辨差别小于ΔU的两个输入电压值。迟滞比较器加有正反馈可以加快比较器的响应速度，这是它的一个优点。除此之外，由于迟滞比较器加的正反馈很强，远比电路中的寄生耦合强得多，故迟滞比较器还可免除由于电路寄生耦合而产生的自激振荡。

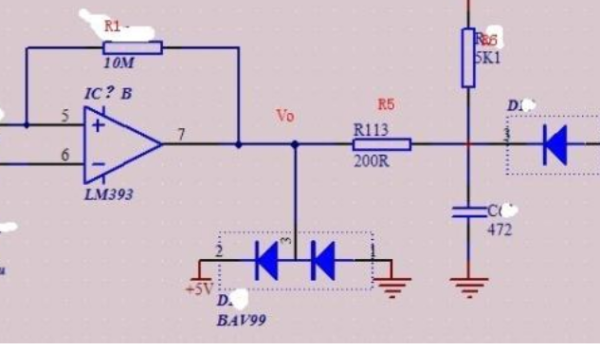

上拉电阻会影响比较器输出的高电平的数值，尤其是“OC门“输出格式的比较器），从而影响门限电压，需要考虑。主要是影响上门限，可以把它归入正反馈。
