数控车床手柄的程序

还需要一些尺寸,如R35处的直径和根部圆柱面的直径,才能把程序编出来

CNC系统编程指令

CNC系统编程主要指令:

1、G00与G01

G01按指定进给速度以直线运动方式运动到指令指定的目标点,一般用于切削加工

2、G02与G03
G02:顺时针圆弧插补 G03:逆时针圆弧插补

3、G04(延时或暂停指令)
一般用于正反转切换、加工盲孔、阶梯孔、车削切槽

4、G17、G18、G19 平面选择指令,指定平面加工,一般用于铣床和加工中心

G17:X-Y平面,可省略,也可以是与X-Y平面相平行的平面

G18:X-Z平面或与之平行的平面,数控车床中只有X-Z平面,不用专门指定

G19:Y-Z平面或与之平行的平面

5、G27、G28、G29 参考点指令

G27:返回参考点,检查、确认参考点位置
G28:自动返回参考点(经过中间点)
G29:从参考点返回,与G28配合使用

6、G40、G41、G42 半径补偿

G40:取消刀具半径补偿
先给这么多,晚上整理好了再给

7、G43、G44、G49 长度补偿
G43:长度正补偿 G44:长度负补偿 G49:取消刀具长度补偿

8、G32、G92、G76
G32:螺纹切削 G92:螺纹切削固定循环 G76:螺纹切削复合循环

9、车削加工:G70、G71、72、G73
G71:轴向粗车复合循环指令 G70:精加工复合循环 G72:端面车削,径向粗车循环 G73:仿形粗车循环

10、铣床、加工中心:

G73:高速深孔啄钻 G83:深孔啄钻 G81:钻孔循环 G82:深孔钻削循环
G74:左旋螺纹加工 G84:右旋螺纹加工 G76:精镗孔循环 G86:镗孔加工循环
G85:铰孔 G80:取消循环指令

11、编程方式 G90、G91
G90:绝对坐标编程 G91:增量坐标编程

12、主轴设定指令

G50:主轴最高转速的设定 G96:恒线速度控制 G97:主轴转速控制(取消恒线速度控制指令) G99:返回到R点(中间孔) G98:返回到参考点(最后孔)

13、主轴正反转停止指令 M03、M04、M05
M03:主轴正传 M04:主轴反转 M05:主轴停止

14、切削液开关 M07、M08、M09
M07:雾状切削液开 M08:液状切削液开 M09:切削液关

15、运动停止 M00、M01、M02、M30
M00:程序暂停 M01:计划停止 M02:机床复位 M30:程序结束,指针返回到开头

16、M98:调用子程序

17、M99:返回主程序

扩展资料:

cnc数控编程是指在计算机及相应的计算机软件系统的支持下,自动生成数控加工程序的过程。它充分发挥了计算机快速运算和存储的功能。

其特点是采用简单、习惯的语言对加工对象的几何形状、加工工艺、切削参数及辅助信息等内容按规则进行描述,再由计算机自动地进行数值计算、刀具中心运动轨迹计算、后置处理,产生出零件加工程序单,并且对加工过程进行模拟。

对于形状复杂,具有非圆曲线轮廓、三维曲面等零件编写加工程序,采用自动编程方法效率高,可靠性好。在编程过程中,程序编制人可及时检查程序是否正确,需要时可及时修改。

由于使用计算机代替编程人员完成了繁琐的数值计算工作,并省去了书写程序单等工作量,因而可提高编程效率几十倍乃至上百倍,解决了手工编程无法解决的许多复杂零件的编程难题。

参考资料:百度百科-CNN数控

cnc数控编程的基本步骤

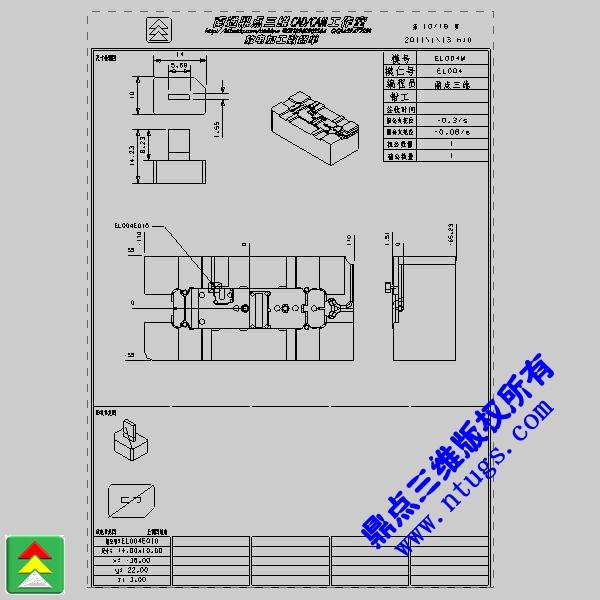

1.分析零件图确定工艺过程
对零件图样要求的形状、尺寸、精度、材料及毛坯进行分析,明确加工内容与要求;确定加工方案、走刀路线、切削参数以及选择刀具及夹具等。
2.数值计算
根据零件的几何尺寸、加工路线、计算出零件轮廓上的几何要素的起点、终点及圆弧的圆心坐标等。
3.编写加工程序
在完成上述两个步骤后,按照数控系统规定使用的功能指令代码和程序段格式,编写加工程序单。
4.将程序输入数控系统
程序的输入可以通过键盘直接输入数控系统,也可以通过计算机通信接口输入数控系统。
5.检验程序与首件试切
利用数控系统提供的图形显示功能,检查刀具轨迹的正确性。对工件进行首件试切,分析误差误差产生的原因,及时修正,直到试切出合格零件。
虽然,每个数控系统的编程语言和指令各不相同,但其间也有很多相通之处.

CNC如何编程

CNC就是电脑数控。用于数字控制机床加工的数字程序。有指令(G ,M, H, S ,F )等。轴代码,(X,Y,Z,A,B,)等 要学好CNC编程注意以下几点: 1。有一定机械基础和模具结构知识。 2。CNC编程有手工和电脑软件两种,手工编程有一定的数学基础,坐标要方向要清晰(X,-X,Y,-Y)很重要。3。电脑软件编程要熟练,精通运用软件(如MasterCAM,Ug,Pro-E)等,有机械加工和模具加工,要学好2D快速绘图和3D设计,熟记指令(如G,M)等。 4。懂得机床性能操作(如三凌,FANUC,西门,HASS)等 和刀具修磨. 5,多看在加工厂的实际情况,根据加工材料而定刀具转速,走到

Cnc编程指令代码怎么写?

M29
M30 M63 M64 M80 M81 M82 M83 M85 M98 M99刚性攻螺纹 程序结束并返回 排屑启动 排屑停止 ,刀库前进 ,刀库后退 ,刀具松开 ,刀具夹紧 ,刀库旋转 ,调用子程序 ,调用子程序结束并返回 ,后指令, 单独程序段 ,后指令注。

在一个程序段中只能有指令一个 M
指令,如果在一个程序中出现两个或两个以上的 M 指令时, 则只有最后一个 M 指令有效,其余无效,其他指令。

(1)F—进给速度指令 F
及后面的若干数字表示,当指令为 G94 单位是 mm/min,当指令为 G95 单位是 mm/r。

(2)S—主轴转速指令 S 及后面的若干数字表示,单位是 r/min。

(3)T—刀具指令 T 及后面的三位数字表示,表示刀号。

(4)H 和 D—刀具长度补偿值和刀具半径补偿值 H 和 D 及其后面的三位数字表示,该三位数字为存放刀具补偿量地存储器地址(番号)。
