西门子数控系统中的mcp483和mcp310还有第三方面板有什么不同?

电脑 2022-12-08

请问一下,西门子机床分中,操作面板是怎么操作的?

主要介绍:

1.通用MD(一般):

MD10000:该参数设置机床的所有物理轴,如x轴。

渠道MD(特定渠道):

MD20000→设置通道名CHAN1。

MD20050[n]→设置机床使用的几何轴序号。几何轴是笛卡尔坐标系的轴。

MD20060[n]→设置所有几何轴名称。

MD20070[n]→设置机床现有轴的轴序号。

MD20080[n]→在通道中设置编程机床的轴名。

设置完上述参数后,NCK需要重置一次。

2.Axis-specificMD:

MD30130→Setaxis命令端口=1。

MD30240→设置轴反馈端口=1。

如果两个参数为“0”,则轴为模拟轴。

此时NCK再次复位,即出现300007告警。

3.驱动器数据设置:

要配置驱动程序数据,由于驱动程序数据较多,MMC100.2必须使用“SIMODRIVE611DStarttool”软件,而MMC103可以直接在操作上执行,大致需要设置以下参数:

Location:设置驱动模块的位置。

驱动器:设置此轴的逻辑驱动器号。

活动:设置模块是否处于活动状态。

扩展资料:

产品的优势

1.集CNC,PLC,HMI,I/O于一体。

2.结构紧凑,高度集成的数控单元、操作面板、机床操作面板和输入输出单元。

3.调试和配置数据少,系统与机床的匹配更快、更容易。

4.简单和友好的编程界面,确保快速生产和优化机床的使用。

机床上的MCP和OP面板分别是什么意思,英文全称是什么?

机床上的MCP和OP是两个英语单词的缩写,属于专业术语一类。具体的意思是:

MCP是

(Machine Control Panel)的缩写,

意思是:机器控制面板

OP是

(Operation panel)的缩写,

意思是:操作面板。

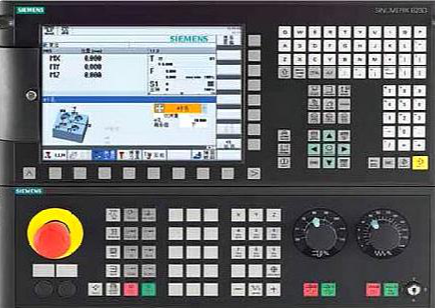

数控系统操作面板有哪些部件组成?

数控机床操作面板是数控机床的重要组成部件,是操作人员与数控机床(系统)进行交互的工具,主要有显示装置、NC键盘、MCP、状态灯、手持单元等部分组成。数控车床的类型和数控系统的种类很多,以及各生产厂家设计的操作面板也不尽相同,但操作面板中各种旋钮、按钮和键盘的基本功能与使用方法基本相同。

西门子操作系统802D和840D的区别是什么?

SINUMERIK 840D数控系统软件结构 SINUMERIK 840D软件系统包括4大类软件:MMC软件系统、NC软件系统、PLC软件系统和通信及驱动接口软件。 1. MMC软件系统 在MMC102/103以上系统均带有5GB或10GB的硬盘,内装有基本输入、输出系统(BIOS),DR-DOS内核操作系统、Windows95操作系统,以及串口、并口、鼠标和键盘接口等驱动程序,支撑SINUMERIK与外界MMC-CPU、PLC-CPU、NC-CPU之间的相互通信及任务协调。 2. NC软件系统 NC软件系统包括下列内容: (1)NCK数控核初始引导软件 该软件固化在EPROM中。 (2)NC

求西门子数控系统840D资料

文章很长,我只贴了一部分,全部内容看参考资料吧。 西门子840D系统的组成 SINUMERIK840D是由数控及驱动单元(CCU或NCU), MMC,PLC模块三部分组成,由于在集成系统时,总是将 SIMODRIVE611D驱动和数控单元(CCU或NCU)并排放在一起,并用设备总线互相连接,因此在说明时将二者划归一处。 ●人机界面 人机交换界面负责NC数据的输入和显示,它由MMC和OP组成: MMC(Man Machine Communication) 包括:OP(Operation panel)单元, MMC,MCP(Machine Control Panel)三部分。 MMC实际上就是一台
