交换机和路由器之间的互通怎么样配

简单的互通就是用直连线连接两台设备,并且在路由器连线的端口中no shut。 如果你想做单臂路由,那么你需要在交换机与路由器相连的那个口起trunk,并且设置vlan。在路由器上将与路由器相连的端口打开(no shut),然后进入该端口的子接口模式 封装802.1q协议,之后配置ip地址作为相应vlan的网关。有几个vlan,就用几个子接口。 另外,用路由器模拟PC机,需要关闭路由功能(no ip routing)同时配置网管(ip defaullt-gateway A.B.C.D)

2台华三三层交换机,分别都有各自的vlan,并且vlan配有网关地址,怎么让两台交换机互通?

基本属性:

vlan特性:三层互通,两层隔离。三层交换机不同vlan之间默认是互通的,两次交换机不同vlan是隔离的。

vlan IP:就是定义一个vlan下所有机器的网关地址,该vlan下的机器网关必须是这个IP。

接口:就是交换机后面可以插网线的端口,可以设置为Access、Trunk、Hybrid等

注意点:

交换机与相关设备(路由、交换机)相连时,建议将接口设置为Trunk口,并且允许相关vlan通过。

交换机下行连接电脑终端或服务器终端建议将接口设置为Access接口。

定义vlan时,尽量使用24的掩码(255.255.255.0)进行划分,如果存在包含关系vlan之间互连就会有问题,所以尽量不适用大网段。

设置DHCP自动划分IP示例:

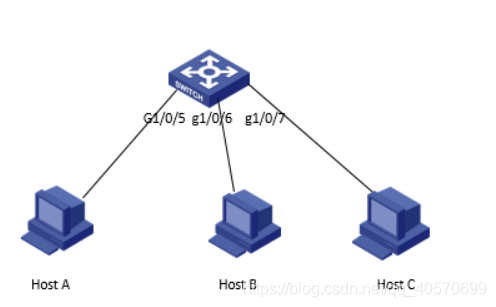

组网图:

1)配置DHCP服务#启用DHCP服务。 system-view[H3C] dhcp enable2)配置端口所属VLAN和对应VLAN接口的IP地址,IP地址即是对应VLAN的网关地址[H3C]vlan 5[H3C-vlan5]port GigabitEthernet 1/0/5[H3C-vlan5]quit[H3C]vlan 6[H3C-vlan6]port GigabitEthernet 1/0/6[H3C-vlan6]quit[H3C]vlan 7[H3C-vlan7]port GigabitEthernet 1/0/7[H3C-vlan7]quit[H3C]interface vlan 5[H3C-Vlan-interface5]ip address 192.168.5.254 255.255.255.0[H3C-Vlan-interface5]quit[H3C]interface vlan 6[H3C-Vlan-interface6]ip address 192.168.6.254 255.255.255.0[H3C-Vlan-interface6]quit[H3C]interface vlan 7[H3C-Vlan-interface7]ip address 192.168.7.254 255.255.255.0[H3C-Vlan-interface7]quit3)配置不参与自动分配的IP地址(DNS服务器等,此步为选配)[H3C] dhcp server forbidden-ip 192.168.5.100[H3C] dhcp server forbidden-ip 192.168.6.100[H3C] dhcp server forbidden-ip 192.168.7.1004)配置DHCP地址池5,用来为192.168.5.0/24网段内的客户端分配IP地址。[H3C] dhcp server ip-pool 5[H3C-dhcp-pool-5] network 192.168.5.0 mask 255.255.255.0[H3C-dhcp-pool-5] dns-list 8.8.8.8[H3C-dhcp-pool-5] gateway-list 192.168.5.254[H3C-dhcp-pool-5] quit说明:如果有多个公网的DNS地址,命令可以如下方式输入[H3C-dhcp-pool-5] dns-list 8.8.8.8 114.114.114.1145)配置DHCP地址池6,用来为192.168.6.0/24网段内的客户端分配IP地址。[H3C] dhcp server ip-pool 6[H3C-dhcp-pool-6] network 192.168.6.0 mask 255.255.255.0[H3C-dhcp-pool-6] dns-list 8.8.8.8[H3C-dhcp-pool-6] gateway-list 192.168.6.254[H3C-dhcp-pool-6] quit6)配置DHCP地址池7,用来为192.168.7.0/24网段内的客户端分配IP地址。[H3C] dhcp server ip-pool 7[H3C-dhcp-pool-7] network 192.168.7.0 mask 255.255.255.0[H3C-dhcp-pool-7] dns-list 8.8.8.8[H3C-dhcp-pool-7] gateway-list 192.168.7.254[H3C-dhcp-pool-7] quit7)保存配置[H3C]save force

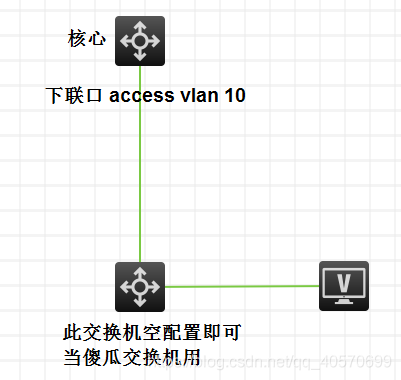

通过端口将给下联傻瓜SW打标签,将一个交换机配置为一个vlan:

如图:电脑发出的数据,通过交换机到核心SW的下联口,因为下联SW没有做打标签的工作,直接在进入核心SW的时候给数据打上VLAN10的标签即可。

简单的网络组图示例:

一、H3C交换机划分vlan

1、基于端口划分vlan.

(1) 配置 Device A
# 创建 VLAN 100,并将 GigabitEthernet1/0/1 加入 VLAN 100。
system-view
[DeviceA] vlan 100[DeviceA-vlan100] port gigabitethernet 1/0/1[DeviceA-vlan100] quit
# 创建 VLAN 200,并将 GigabitEthernet1/0/2 加入 VLAN 200。
[DeviceA] vlan 200[DeviceA-vlan200] port gigabitethernet 1/0/2[DeviceA-vlan200] quit
# 为了使 Device A 上 VLAN 100 和 VLAN 200 的报文能发送给 Device B,将 GigabitEthernet1/0/3的链路类型配置为 Trunk,并允许 VLAN 100 和 VLAN 200 的报文通过。
[DeviceA] interface gigabitethernet 1/0/3
[DeviceA-GigabitEthernet1/0/3] port link-type trunk[DeviceA-GigabitEthernet1/0/3] port trunk permit vlan 100 200
(2) Device B 上的配置与 Device A 上的配置相同,不再赘述。
(3) 将 Host A 和 Host C 配置在一个网段,比如 192.168.100.0/24;将 Host B 和 Host D 配置在
一个网段,比如 192.168.200.0/24。
4. 验证配置
(1) Host A 和 Host C 能够互相 ping 通,但是均不能 ping 通 Host B。Host B 和 Host D 能够互相ping 通,但是均不能 ping 通 Host A。
(2) 通过查看显示信息验证配置是否成功。
# 查看 Device A 上 VLAN 100 和 VLAN 200 的配置信息,验证以上配置是否生效。
[DeviceA-GigabitEthernet1/0/3] display vlan 100 VLAN ID: 100 VLAN type: Static
Route interface: Not configured
Description: VLAN 0100 Name: VLAN 0100 Tagged ports: GigabitEthernet1/0/3
1-18 Untagged ports: GigabitEthernet1/0/1
[DeviceA-GigabitEthernet1/0/3] display vlan 200 VLAN ID: 200 VLAN type: Static
Route interface: Not configured
Description: VLAN 0200 Name: VLAN 0200 Tagged ports: GigabitEthernet1/0/3 Untagged ports:GigabitEthernet1/0/2

2、基于IP自网段划分网段

(1) 配置 Device C
# 配置子网 192.168.5.0/24 与 VLAN 100 关联。
system-view
[DeviceC] vlan 100[DeviceC-vlan100] ip-subnet-vlan ip 192.168.5.0 255.255.255.0[DeviceC-vlan100] quit
# 配置子网 192.168.50.0/24 与 VLAN 200 关联。
[DeviceC] vlan 200[DeviceC-vlan200] ip-subnet-vlan ip 192.168.50.0 255.255.255.0[DeviceC-vlan200] quit
# 配置端口 GigabitEthernet1/0/11 为 Hybrid 端口,允许 VLAN 100 通过,并且在发送 VLAN 100的报文时携带 VLAN Tag。
[DeviceC] interface gigabitethernet 1/0/11
[DeviceC-GigabitEthernet1/0/11] port link-type hybrid[DeviceC-GigabitEthernet1/0/11] port hybrid vlan 100 tagged[DeviceC-GigabitEthernet1/0/11] quit# 配置端口 GigabitEthernet1/0/12 为 Hybrid 端口,允许 VLAN 200 通过,并且在发送 VLAN 200
的报文时携带 VLAN Tag。
[DeviceC] interface gigabitethernet 1/0/12
[DeviceC-GigabitEthernet1/0/12] port link-type hybrid[DeviceC-GigabitEthernet1/0/12] port hybrid vlan 200 tagged[DeviceC-GigabitEthernet1/0/12] quit# 配置端口GigabitEthernet1/0/1为Hybrid端口,允许VLAN 100、200通过,并且在发送VLAN 100、
200 的报文时不携带 VLAN Tag。
[DeviceC] interface gigabitethernet 1/0/1
[DeviceC-GigabitEthernet1/0/1] port link-type hybrid[DeviceC-GigabitEthernet1/0/1] port hybrid vlan 100 200 untagged# 配置端口 GigabitEthernet1/0/1 和基于 IP 子网的 VLAN 100、200 关联。
[DeviceC-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 100
[DeviceC-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 200
[DeviceC-GigabitEthernet1/0/1] quit(2) 配置 Device A 和 Device B配置 Device A 和 Device B 允许对应 VLAN 通过,配置过程略。
4. 显示与验证
# 查看所有子网 VLAN 的信息。
[DeviceC] display ip-subnet-vlan vlan all
VLAN ID: 100 Subnet index IP address Subnet mask
0 192.168.5.0 255.255.255.0 VLAN ID: 200 Subnet index IP address Subnet mask
0 192.168.50.0 255.255.255.0
1-22
# 查看端口 GigabitEthernet1/0/1 关联的子网 VLAN 的信息。
[DeviceC] display ip-subnet-vlan interface gigabitethernet 1/0/1 Interface: GigabitEthernet1/0/1 VLAN ID Subnet index IP address Subnet mask Status
100 0 192.168.5.0 255.255.255.0 Active
200 0 192.168.50.0 255.255.255.0 Active

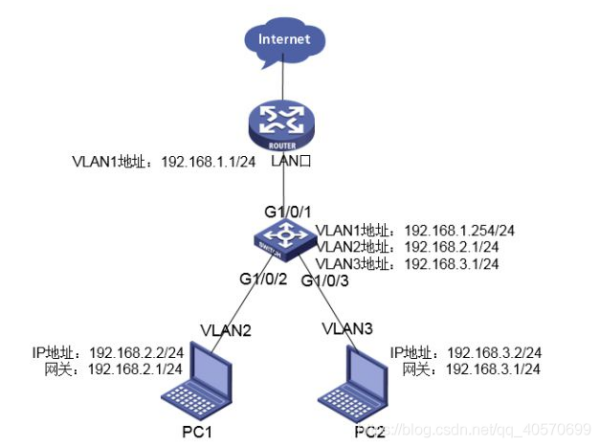

二、基于端口划分vlan后没有网络,需要配置交换机静态路由与路由器上的回城静态路由

路由器端配置
#配置虚接口地址
system-view
[H3C]interface Vlan-interface 1
[H3C-Vlan-interface1]ip address 192.168.1.1 24
[H3C-Vlan-interface1]quit#添加两条静态路由,将vlan 2,3的数据下一跳回城到vlan1的ip,vlan1会将数据下发到vlan 2,3.
#如果在路由web界面配置,出口需要选择LAN出口
[H3C]ip route-static 192.168.2.0 24 192.168.1.254
[H3C]ip route-static 192.168.3.0 24 192.168.1.254
#保存配置
[H3C]save force3.2交换机端的配置
#创建vlansystem-view[H3C]vlan 2 to 3
#创建虚接口地址,vlan2和vlan3的地址分别作为PC1和PC2的网关,24对应 255.255.255.0
[H3C]interface vlan 1
[H3C-Vlan-interface1]ip address 192.168.1.254 24
[H3C]interface vlan 2
[H3C-Vlan-interface2]ip address 192.168.2.1 24
[H3C]interface vlan 3
[H3C-Vlan-interface3]ip address 192.168.3.1 24
#将连接PC1和PC2接口划分到相应的vlan中,已经划分vlan的跳过这步
[H3C]interface GigabitEthernet 1/0/2
[H3C-GigabitEthernet1/0/2] port access vlan 2
[H3C-GigabitEthernet1/0/2]interface GigabitEthernet 1/0/3
[H3C-GigabitEthernet1/0/3] port access vlan 3
#添加静态路由,指向路由器的网关
[H3C]ip route-static 0.0.0.0 0 192.168.1.1
#保存配置
[H3C]save force

核心交换机配置示例:

需求:核心交换机下接两个底层交换机,分别连接大量PC终端与大量服务器。需要划分vlan使不同vlan的PC端都可以正常访问服务器与服务器下的虚拟机。因为服务器之间可能存在需要相互通讯的问题,需要将服务器划分进一个vlan能够正常通讯。

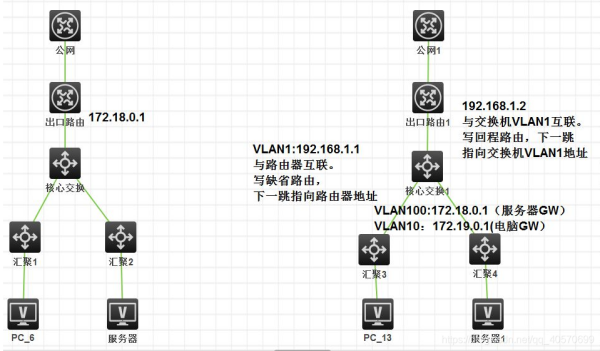

网络拓扑图:

左侧是划分前:路由网关为172.18.0.1,服务器中虚拟化了大量虚拟机,网管全部为172.18.0.1如果要重新划分vlan会很麻烦,PC端划分了不同vlan。

右侧是划分后:将路由网关修改为192.168.1.2,将核心交换机单独划一个vlan 200用于和路由相连。服务器vlan 100虚拟接口IP就修改为172.18.0.1,这样就不需要修改服务器与虚拟机中的网管了。记得写回城路由将数据写回核心交换机。

配完之后,流量如下走:

1、终端数据到网关,即核心交换机上

2、核心SW查找路由发现只有一条缺省路由,下一跳是路由器互联地址,将数据发给路由器互联地址

3、路由器查找路由表,将数据发往公网。

4、回包时路由器查路由表,根据路由表发现下一跳是核心交换的互联地址,将数据发给核心SW,

5、核心SW收到后,根据路由表发给各个网段

交换机怎么配置呀?

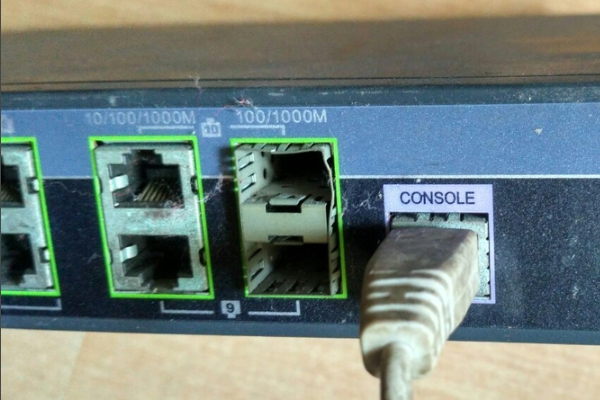

1、将USB转串口网口数据线一头插入交换机前面板的“consel”口,另一头插入电脑的USB接口连接好。

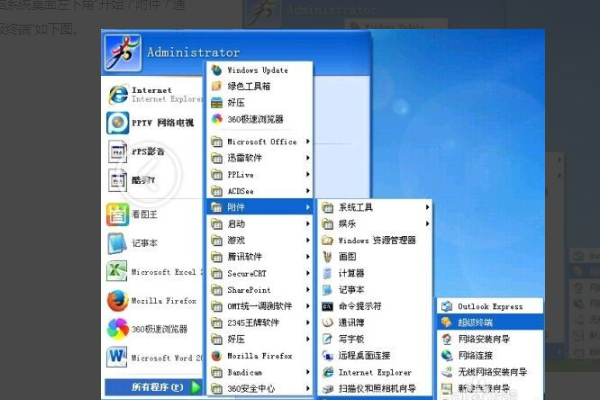

2、找到电脑系统桌面左下角“开始”/“附件”/“通讯”/“超级终端”如下图。

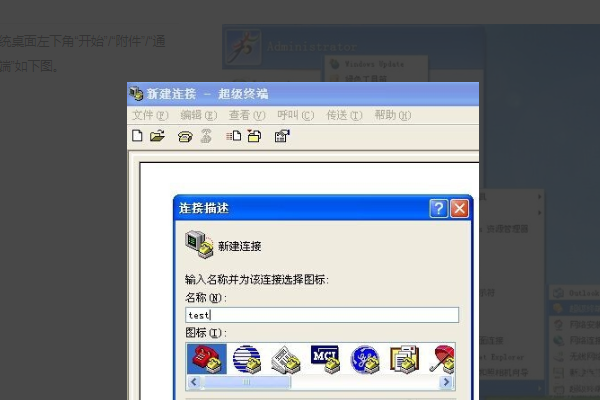

3、点击“超级终端”出现下图,简单随意命好记的名数字或英文字母,单词。

4、然后点下一步,出现下图内容,主要有显示交换机所接的串口COM4,据你接的USB口不同不同,一般自动检测端口不需设置,直接点击“下一步”

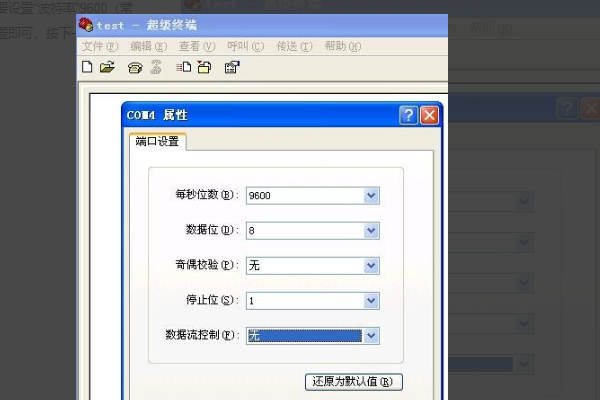

5、然后到了下图,主要设置“波特率”9600(常用),其它如图设置即可,按下一步。

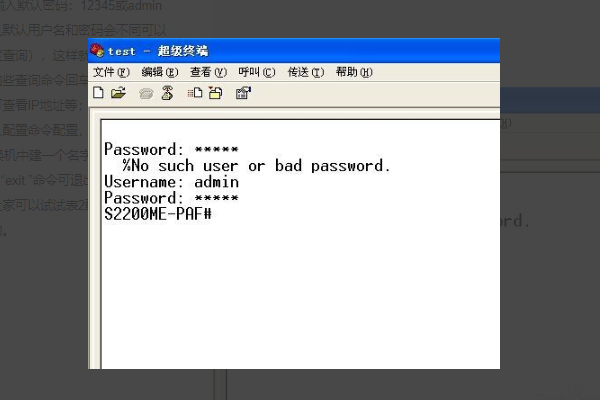

6、等10秒钟按回车键,输入用户名:admin回车,输入默认密码:12345或admin(不同交换机默认用户名和密码会不同可以问厂家或百度查询),这样就进入到配置界面了。

请懂网络的大神帮忙看一下,我家里这样的网络部署怎样才能使所有设备互通?

交换机下面的路由器网线插lan口。二级路由关闭DHCP功能。lan口设置才和主路由一个网段不同IP地址即可。这样的话所有的路由器都是同一个网段。相当于把路由器当AP使用。

如何给Cisco的交换机和路由器配置IP地址,并实现设备互通?

路由器: switch>en switch#show ip int b //查看路由器有哪些接口 switch#conf t //进入全局模式 switch(config)#int f0/1 //进入接口f0/1 switch(config-if)#ip add 192.168.1.1 255.255.255.0 //设置ip地址和掩码 switch(config-if)#no shut //开启端口 交换机: 交换机是二层设备靠mac地址传输信息,不设ip地址 接线: 电脑-----交换机: 直通线 交换机---路由器: 直通线 电脑-----路由器: 交叉线 同一种设备的接口相连:交叉线
