左下角的区域是选择设备类型的图标,选择第一个就是路由器,然后在其中找某个类型的路由器,点击了以后托3次到工作区,就有了3个路由器 设备类型的第二个,长方体的就是交换机,点击之后,在其中选取一个交换机类型,拖2个到工作区摆在适当位置 设备类型的第二行第一,就是终端设备类型,也就是我们最常用的PC、笔记本之类的,选择其中的计算机,拖4个到指定位置 第一行的最后一个,类似闪电标记的,就是线路类型,在其中找到一种虚线类型的,使用这种虚线连接路由器和路由器、路由器和交换机;选择一种实线的连接交换机和PC

在思科模拟器上怎么进行交换机的基本配置

交换机是局域网中最重要的设备,交换机是基于MAC 来进行工作的。和路由器类似,交换机也有IOS,IOS 的基本使用方法是一样的,交换机是第二层的设备,可以隔离冲突域。交换机是基于收到的数据帧中的源MAC 地址和目的MAC 地址来进行工作。 软件名称:思科模拟器 Cisco Packet Tracer 6.0 正式版软件大小:56MB更新时间:2013-05-22 1、首先找出一台2811类的路由器和一台2960类的交换机和3台pc,利用直通线使各个设备相互连接起来,如下图所示: 2、为交换机配置主机名,命令为 复制内容到剪贴板 Switchenable Switch#confterminal

在思科模拟器的路由器上怎么配置DHCP服务器?

  • 1.打开思科模拟器软件,找出一台2811类的路由器和两台2960类的交换机,4台PC电脑,并用正确的线缆将各个设备互相连接起来,如下图所示:

  • 2.给所有设备都重新命名,路由器命名为r1,一交换机命名为sw1,另一交换机命名为sw2,如下图所示:

  • 3. 先配置路由器r1先,配置命令为:

    r1(config)#int f0/0

    r1(config-if)#no sh

    再配置路由器设备的远程登录和密码保护,配置命令为:

    r1(config)#lin vty 0 4

    r1(config-line)#login local

    r1(config-line)#username adminpassword cisco

    r1(config-line)#exit

    r1(config)#enable secret cisco

    r1(config)#service password-encrption (此命令为加密所有口令)

    如下图所示:

  • 4.配置交换机sw1,配置命令是:

    sw1(config)#int vlan 1

    sw1(config-if)#ip add 192.168.1.2 255.255.255.0

    sw1(config-if)#no sh

    sw1(config-if)#ex

    sw1(config)#ip default-gateway 192.168.1.1

    再用相同方法配置sw2,如下图所示:

  • 5. 配置vlan设定,在sw1上划分vlan 2,3,将相应端口加入其中,配置命令为:

    sw1#conf t

    Enter configuration commands, one per line. End with CNTL/Z.

    sw1(config)#vlan 2

    sw1(config-vlan)#ex

    sw1(config)#vlan 3

    sw1(config-vlan)#ex

    sw1(config)#int f0/4

    sw1(config-if)#switchport mode access

    sw1(config-if)#switchport access vlan 2

    sw1(config-if)#int f0/5

    sw1(config-if)#switchport mode access

    sw1(config-if)#switchport access vlan 3

    sw1(config-if)#ex

    用相同方法在sw3上面划分vlan,并将相应的端口加入其中,如下图所示:

  • 6.配置单臂路由,实现valn1,2,3之间的互访,配置sw1接口f0/1为主干链路,配置命令是:

    sw1(config)#int f0/1

    sw1(config-if)#switchportmode trunk

    sw1(config-if)#no sh

    如下图所示:

  • 7.在路由器r1上进行封装,配置命令如下图所示:

    r1#conf t

    Enter configuration commands, one per line. End with CNTL/Z.

    r1(config)#int f0/0

    r1(config-if)#no shut

    r1(config)#int f0/0.1

    r1(config-subif)#encapsulation dot1Q 1

    r1(config-subif)#ip add 192.168.1.1 255.255.255.0

    r1(config-subif)#ex

    r1(config)#int f0/0.2

    r1(config-subif)#encapsulation dot1Q 2

    r1(config-subif)#ip add 192.168.2.1 255.255.255.0

    r1(config-subif)#ex

    r1(config)#int f0/0.3

    r1(config-subif)#encapsulation dot1Q 3

    r1(config-subif)#ip add 192.168.3.1 255.255.255.0

    r1(config-subif)#no sh

    r1(config-subif)#ex

    如下图所示:

  • 8.配置DHCP服务器,即是配置路由器r1,配置命令是:

    r1#enable

    r1#conf t

    r1(config)#ip dhcp excluded-address 192.168.2.1

    r1(config)#ip dhcp pool vlan2

    r1(dhcp-config)#net 192.168.2.0 255.255.255.0

    r1(dhcp-config)#default-router 192.168.2.1

    r1(dhcp-config)#dns-server 100.1.1.2

    r1(config)#ip dhcp excluded-address 192.168.3.1

    r1(config)#ip dhcp pool vlan3

    r1(dhcp-config)#net 192.168.3.0 255.255.255.0

    r1(dhcp-config)#dns-server 100.1.1.2

    r1(dhcp-config)#ex

  • 9. 现在PC之间可以自动获取IP地址和网关了,如下图所示:

急求思科模拟器配置下图拓扑图,使每台设备相互都能ping通。

你这个是没法使每台PC相互Ping通的,因为你这里划分了3个VLAN,中间的交换机要用三层的才有可能启用VLAN路由,使VLAN互通。所以要先将Switch7换成3560的三层交换机。然后在这个设备上进行配置,如下: Switch>en Switch#conf t Switch(config)#vlan 10 Switch(config-vlan)#vlan 20 Switch(config-vlan)#vlan 30 Switch(config-vlan)#exit Switch(config-if)#int r f0/1,f0/4 Switch(config-if-range)#sw ac

在思科模拟器中OSPF怎样设置

在思科模拟器中OSPF设置的步骤如下:

1、Router1的配置;配置环回口和int2/0的接口的ip地址和ospf的配置。

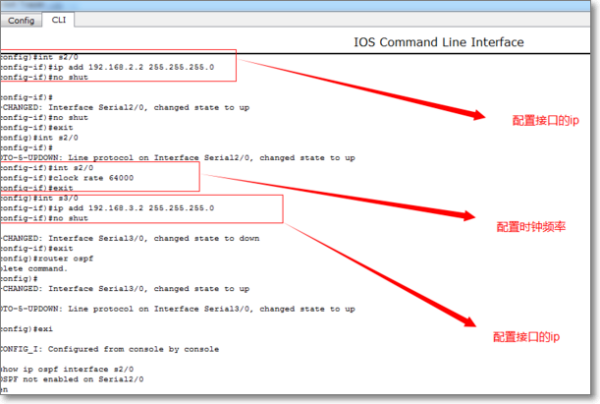

2、Router2的配置;配置环回口和int2/0的接口的ip地址和ospf的配置。以及int2/0 的时钟频率。

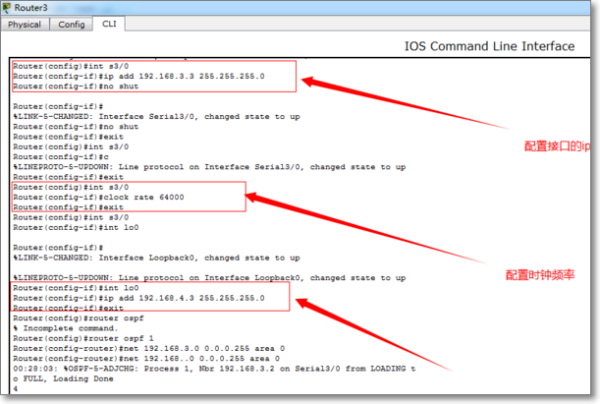

3、Router3的配置;配置环回口和int3/0的接口的ip地址和ospf的配置。以及int3/0 的时钟频率。

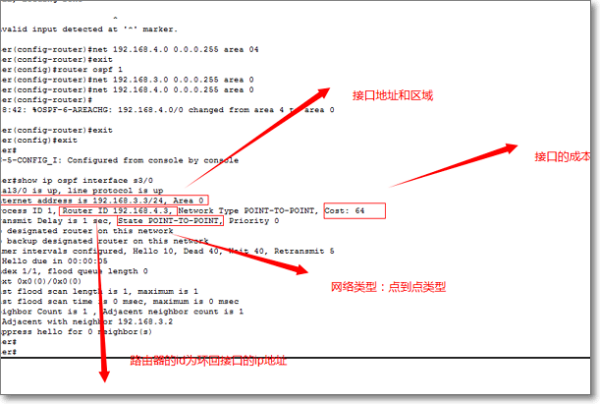

4、以router3为例,showip ospf interface,此命令可以显示路由器的接口状态,如区域号、路由器的ID、网路类型、接口成本。

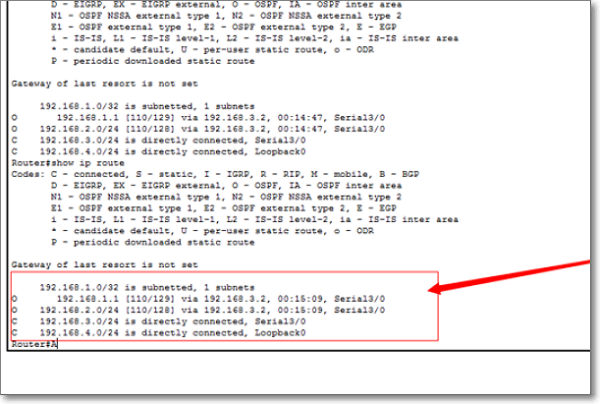

5、以router 3为例。通过show ip router命令,显示路由的情况,设置完成这样问题就解决了。
