单端转差分调整电路中，电路存在一个级间负反馈，求问电路的增益怎么算？

互联网 2024-04-23

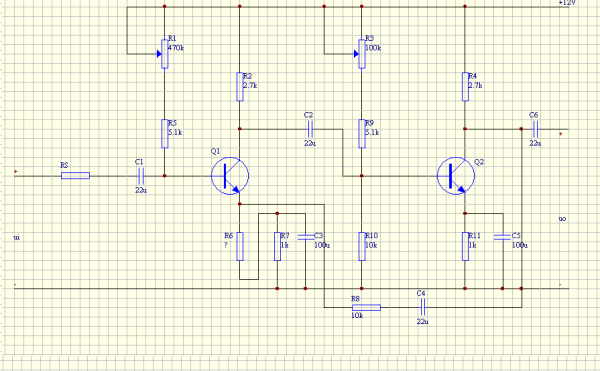

此为一种高增益差分放大电路，求所示电路的电压放大倍数，希望有详细过程

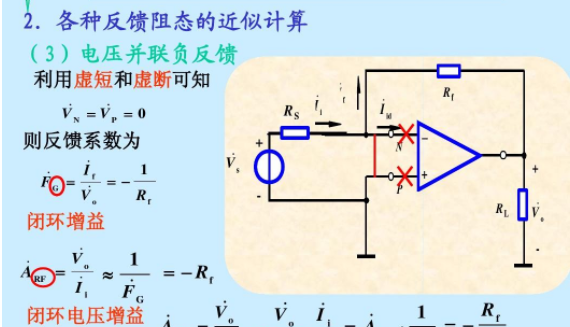

楼主，我来说一下啊：楼上说什么啊，人家明显有两个输入端口，只是一个是接地罢了（接地，不过是输入为零罢了）这个放大倍数，其实很好求的，主要是楼主要知道：反馈。楼主从图中应该能容易得到，一共有两个反馈：一个是局部反馈一个是级间反馈，起主要作用的是级间反馈，就是R4作用的支路. 而且很明显是负反馈，可使用：虚短虚断（楼主这个懂吗?若不懂，再详细说明吧）所以直接可以得到：输入信号的电压：UI=R1*I。输出电压：Uo=R4*I。而且通过瞬时极性法，容易得到符号是负号：A=-R4\R1 楼主看一下答案，应该没错，若还有什么不懂，再联系吧...还有看完答案记得采纳，不是赞成...

单端转差分有意义吗

单端转差分在电路中具有很实用的意义。比如信号源是单端传输的，但电路中为了提高信号传输质量，需要将单端信号转换为双端传输，这时单端转差分电路就派上了用场。另外，单端转差分电路，其电压增益Kv比单端输入-单端输出大一倍。因为单端输入差分电路中，输入电压是均分在两个差分管的b-e之间，即每管的输入电压为U入/2，所以差分电路这时的电压增益只有相当于单管共射极电路的一半。如果是差分输出，其输出电压为两管的等值差动值，所以输出电压无形中就比单进单出电路增加了一倍，电压增益与单管共射极电路相同。

负反馈放大电路放大倍数公式是怎么求出来的。Af=A/1+AF,解释一下？

通过ui—uf，得到一个uid，通过放大器放大uid，乘以A等于uo，所以uo=(ui-uf)A，uo=Fuf把uf换掉，（ui-uo/F）A=uo，然后把uo移到一边，把ui移到另一边就是了。而且反馈分为正反馈和负反馈。一般来说负反馈是为了电路能稳定工作，通常用在放大电路。而正反馈是激励电路工作，通常用在振荡电路。

负反馈的取样：

一般采用电流取样或电压取样。因为负反馈有其独特的优点，在实际放大器中得到了广泛的应用，它改变了放大器的性能。

采用负反馈使得放大器的闭环增益趋于稳定，消除了开环增益的影响。电子线路中阻抗匹配是一重要问题，负反馈还影响着放大器输入和输出阻抗，电压混合使输入阻抗增高，电流混合使输入阻抗降低; 电流取样使输出阻抗增高，电压取样使输出阻抗降低。

以上内容参考：百度百科-负反馈

运算放大器中存在正、负反馈、选频电路，应该怎么计算？

你这电路RC正弦振荡电路设计的有问题！振荡线路无需输入。正反馈的R26、R27和C17、C18应该是等数值，振荡频率fo=1/(2πRC)。电路增益应该控制为3，R28应换位10K。

负反馈对放大电路的影响

1 在放大电路中引入负反馈，虽然会导致闭环增益的下降，但能使放大电路的许多性能得到改善。例如，可以提高增益的稳定性，扩展通频带，减小非线性失真，改变输入电阻和输出电阻等。下面将分别加以讨论。
2 放大电路的增益可能由于元器件参数的变化、环境温度的变化、电源电压的变化、负载大小的变化等因素的影响而不稳定，引入适当的负反馈后，可提高闭环增益的稳定性。

3 负反馈具有稳定闭环增益的作用，即引入负反馈后，由各种原因，包括信号频率的变化引起的增益的变化都将减小。

4负反馈对输入电阻的影响取决于反馈网络与基本放大电路在输入回路的连接方式，而与输出回路中反馈的取样方式无直接关系（取样方式只改变的具体含义）。
