FANUC机台PMC功能指令WINDW使用方法

互联网 2024-08-07

FANUC PMC功能指令51WINR怎么使用?详细点啊

WINDR SUB51 可读取机床位置,报警状态,刀具寿命数据等 WINDW SUB52 可写入用户宏变量,参数等。内容太多。 内容太多。你可以查找FANUC 的PMC讲义。里面有详细解释。

fanuc pmc 窗口指令怎么用?我用读参数功能号输入,结果只能输200以内的参数号,不能输1321之类的参数号?

是的,系统就是这样的,有些变量只能读不能写,有些可以读也可以写,当然有些写也不能手动输入,要用程序写入,你可以这样#1321=20,那么1321就等于20了,前提是1321是可以写的变量,1000以下的变量都是可以写的并可以手动输入。

FANUC数控系统如何把参数设置成允许写入啊

PMC窗口功能指令按照功能可分为:窗口读指令和窗口写指令。其主要作用就是读取系统数据和改写系统数据。按照执行速度又可分为低速响应指令和高速响应指令。

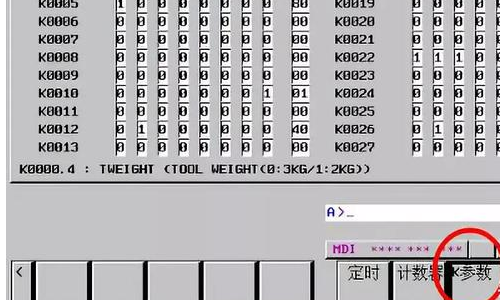

1、一般情况下,在设定--写保护=1时,在MDI模式下就可以修改K参数,打开K参数界面

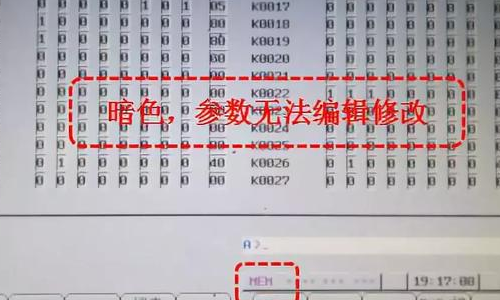

2、一般在自动模式下K参数将会被保护起来,无法修改:

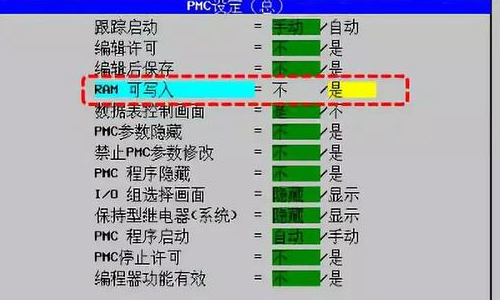

3、在PMC设定界面,将【RAM可写入】,切换到【是】即可

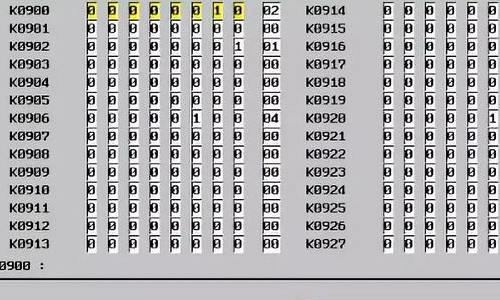

4、按下急停按钮,在K参数界面,向下一直翻页就能够找到了

一台全新的FANUC数控机床,请简述有挡块回参功能的实现步骤?包括PMC的I/O分配、具体参数设定、梯形图程序

挡块回参功能的实现步骤由x地址决定的:

1、打到回零的选项,动轴回零。

2、当挡块被轴台压到的时候就减速了,挡块被压的时候PMC的X地址有一个会变成0。

PMC的I/O分配:早期的I/O板用于数控系统和外部的开关信号交换。

具体参数设定:行程开关X地址的触发,通到PMC的梯形图程序给了机床一个开始寻找一转信号的指令。

梯形图程序:根据x的型号进行设置。

系统不一样,这个X地址也不一样。由于行程开关X地址的触发,通到PMC的梯形图程序给了机床一个开始寻找一转信号的指令,也就是要伺服电机转上一圈,转上一圈后等到通到行程开关,开关起来了,上面说的X地址变成1后,回零完成。

扩展资料:

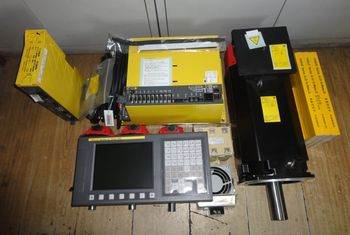

挡块回参的装置:

1、数控主板:用于核心控制、运算、存储、伺服控制等。新主板集成了PLC功能。

2、PLC板:用于外围动作控制。新系统的PLC板已经和数控主板集成到一起。

3、I/O板:早期的I/O板用于数控系统和外部的开关信号交换。新型的I/O板主要集成了显示接口、键盘接口、手轮接口、操作面板接口及RS232接口等。

4、MMC板:人机接口板。这是个人电脑化的板卡,不是必须匹配的。本身带有CRT、标准键盘、软驱、鼠标、存储卡及串行、并行接口。

5、CRT接口板:用于显示器接口。新系统中,CRT接口被集成到I/O板上。

参考资料来源:百度百科-fanuc

FANUC 30i 系统PMC怎么调用系统时间呢 ?是在哪个参数或者寄存器中存储的呢?

使用读窗口功能可以读出来。系统有对应的系统变量,但是读不出来,可以讲系统变量赋值给其他的宏变量里面。 【淘源数控论坛】里有一个加密的程序里使用了这个功能,你可以下载学习下,有什么PMC方面的问题,你也可以直接到论坛里提问,我们有人帮你解决,另外论坛里也有好多这方面给的学习资料的。
