数控车床加工选择方法？怎样加工这类零件？非同轴圆心。毕业设计真心求问

互联网 2021-12-25

怎样选择数控车床?

选择数控车床的一般方法：1. 首先根据功能、用途确定数控机床的规格。2.根据规格、功能确定系统。3.根据功能、规格、系统，再进行价格对比，最好货比三家，确定数控车床的品牌、型号。当然还有其它应考虑的因素，但最主要的是以上三个因素。

数控铣床加工圆形工件怎么找圆心？

1.X向移动工作台试切工件左侧，刚好切到外圆时XY向坐标均清零；然后保持Y向不动，试切工件右侧，刚好切刀外圆时记住X坐标值，抬起铣刀，移动X方向坐标到刚才所记值的一半，X方向坐标清零。这时刀具位置就是工件X方向中心。2.同样的方法就可以找到工件Y方向中心。这种方法实际上就是试切4点确定了工件外圆的中心位置。

车床怎样正确加工外圆和端面？

如图1所示工件，毛坯为φ45㎜×120㎜棒材，材料为45钢，数控车削端面、外圆。 1．根据零件图样要求、毛坯情况，确定工艺方案及加工路线 1）对短轴类零件，轴心线为工艺基准，用三爪自定心卡盘夹持φ45外圆，使工件伸出卡盘80㎜，一次装夹完成粗精加工。 2）工步顺序 ① 粗车端面及φ40㎜外圆，留1㎜精车余量。 ② 精车φ40㎜外圆到尺寸。 2．选择机床设备根据零件图样要求，选用经济型数控车床即可达到要求。故选用CK0630型数控卧式车床。 3．选择刀具根据加工要求，选用两把刀具，T01为90°粗车刀，T03为90°精车刀。同时把两把刀在自动换刀刀架上安装好，且都对好刀，把它们的刀偏值

数控车床打中心孔如何找圆心?钻头怎么对刀?用980怎么编程?望高手帮忙

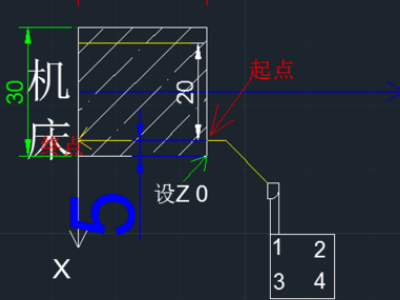

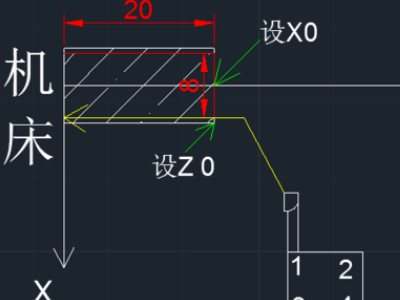

1、首先在编程软件中，G01单独“Z”向吃刀，形式为水平吃刀。如图吃外圆编程为；G01 Z-20 F50.如图。

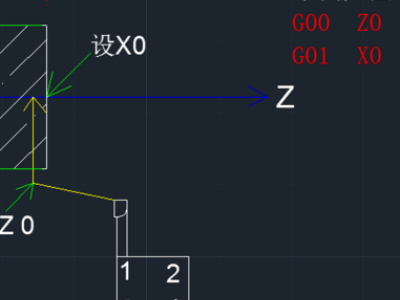

2、G01单独"X"向吃刀，形式为垂直吃刀。如图吃端面编程为；G01 X0 F50.如图。

3、“锥度”吃刀，同时调用“Z”和“X”轴移动吃刀。有一点要记住在G01车削的情况下而且“Z”和"X"轴同时移动时，不管谁的行程长，系统都会精确计算让它们同时到达指定地点，从而在起点位置和终点位置形成一条直线。

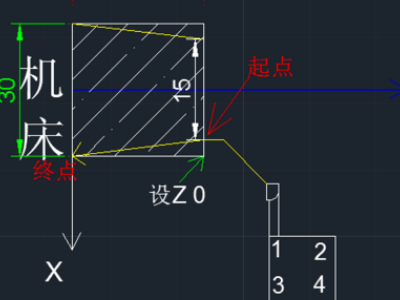

4、“椎体”吃刀编程为；G01 X30 Z-20 F50.如图。

5、最后车床是车圆工件的，也就是说车床中拖板的'X"轴在加工过程中实际位移长度永远是实际测量的1/2（这就是直径编程的特点）。

数控车床怎样编程？

其实不管是什么系统，它们的编程都是差不多的。下面有格式，只要学会他编程就会了。 G代码组别解释 ; G00 01 定位 (快速移动) ; G01 直线切削 ; . G02 顺时针切圆弧 (CW，顺时钟) ; G03 逆时针切圆弧 (CCW，逆时钟) ; G04 00 暂停 (Dwell) ; G09 停于精确的位置 ; G20 06 英制输入 ; G21 公制输入 ; G22 04 内部行程限位有效 ; G23 内部行程限位无效 ; G27 00 检查参考点返回 ; G28 参考点返回 ; G29 从参考点返回 ; G30 回到第二参考点 ;G32 01 切螺纹 G40 07 取消
