路由器登录出现身份验证 密码不对怎么办1、密码不对可以问路由器所有者或管理者索取。 2、实在找不到时,可以按或插复位开关恢复出厂值,重新设置。 3、如果复位开关坏了,可以猜
思科模拟器三层交换机怎么连接路由器配置
思科模拟器,三层交换机与路由设置连接。。
三层有两种方法可以和路由连上:1 把三层那个接路由的口switchport acc vlan1 int vlan1 ip add 192.168.1.x 255.255.255.0 然后 路由 ip add192.168.1.x 255.255.255.0 no shut 这是用交换的svi接口 第二种:进入三层交换那个和路由相连接的口 no switchport 然后直接 ip add 就好了思科模拟一个路由器如何连接三个交换机
思科模拟器在启动前打开config功能配置模拟器的插槽(业务板块),确保插入的板卡以太网接口≥3个,这样就可以连接三个或以上的交换机设备了。 注意一定是模拟器中路由器未开机前才能进行业务板卡的增添的,处于开机状态无法完成上述操作。思科三层交换机与路由器用什么连线
Cisco的三层交换机有如下几种与路由器的连接方式: 1.常用方式,开启vlan子接口,配置VLAN网关,这样就能完成VLAN之间的通讯了,与路由器连接的接口配置成三层接口(可以配置IP地址)与路由器相连。去外网需要配置缺省路由(三层路由器需要配置去往外网的路由,路由器需要同时配置去往外网的缺省路由和去往内网的静态路由)-------非逻辑方式 2.古老方式:充当纯二层交换机,与路由器连接的端口配置成trunk类型,路由器与交换机连接的端口开启子接口,封装dot1q协议,配置VLAN网关地址。(三层交换机不需要配置路由,路由器配置配置去往外网的路由)---------逻辑方式 3.除了以上方式三层交换机如何连接路由器
三层交换机确实具有一定的“路由”功能,它可以实现不同的子网连接功能,但是特别注意的问题是,它的路由功能相对路由器来说还是要弱许多的,而且三层交换机只能使用一个网络。
而且通常只是局域网子网之间的互联,并不能把局域网与广域网,或者互联网连接起来,因为三层交换机所支持的路由协议非常有限,毕竟这不是它的主要功能。我们知道,在局域网上,二层的交换机通过源MAC 地址来标识数据包的发送者,根据目的MAC 地址来转发数据包。
对于一个目的地址不在本局域网上的数据包,二层交换机不可能直接把它送到目的地,需要通过路由设备(比如传统的路由器)来转发,这时就要把交换机连接到路由设备上。如果把交换机的缺省网关设置为路由设备的IP 地址,交换机会把需要经过路由转发的包送到路由设备上。
路由设备检查数据包的目的地址和自己的路由表,如果在路由表中找到转发路径,路由设备把该数据包转发到其它的网段上,否则,丢弃该数据包。专用路由器昂贵、复杂、速度慢、易成为网络瓶颈,因为它要分析所有的广播包并转发其中的一部分,还要和其它的路由器交换路由信息,而且这些处理过程都是由CPU 来处理的(不是专用的ASIC )。
第三层交换机既能像二层交换机那样通过MAC 地址来标识转发数据包,也能像传统路由器那样在两个网段之间进行路由转发。传统路由器采用软件来维护路由表,而三层交换机是通过专用的ASIC芯片来处理路由转发的。与传统路由器相比,第三层交换机的路由速度一般要快十倍或数十倍。

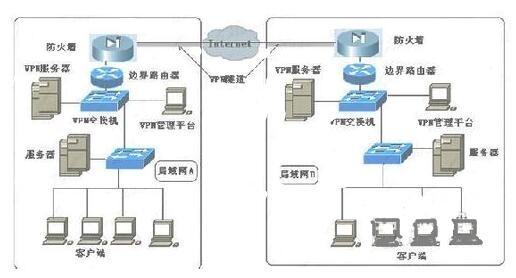

大家都知道,路由器可以连接企业局域网和广域网(如因特网),但却忽略了一路由器的另一个应用,那就是它的局域网连接功能。路由器的广域网连接可参见拓扑图图和三层交换机的路由连接图。
路由器的作用因不同的路由器类型而定,我们常说的路由器通常是指边界路由器,就是位于不同类型网络的边界,如拓扑图图和三层交换机的路由连接图所示。还有一种路由器。
它设计的目的就不是用于不同类型网络的连接,而是用于同为局域网的不同局域网或不同子网之间的连接,这就是“中间节点路由器”。它的网络结构如下图所示。它与三层交换机的路由连接图相比,只是用中间节点路由器接替了原来的三层交换机。
“边界路由器”处于网络边界的边缘或末端,用于不同网络路由器的连接,这也是目前大多数路由器的类型。如前面介绍的互联网接入路由器和后面要介绍的vpn路由器都属于边界路由器。这类路由器所支持的网络协议和路由协议比较广,背板带宽非常高,具有较高的吞吐能力,以满足各类不同类型网络(包括局域网和广域网)的互联。
而“中间节点路由器”则处于局域网的内部,通常用于连接不同局域网,起到一个数据转发的桥梁作用。中间节点路由器更注重MAC地址的记忆能,要求较 大的缓存。因为所连接的网络基本上是局域网,所以所支持的网络协议比较单一,背板带宽也较小,这些都是为了获得最高的性价比,适应一般企业的随能力。
它与三层交换机的路由功能相比,在路由功能上肯定比三层交换机的强,但在局域网这种数据交换频繁的网络中,采用中间节点路由器来进行局域网的连接,网络性能可能会受到一定影响。
总的来说,如果所连接的局域网或子网较多、网络互访不是很频繁、路由较复杂的环境中,最好采用中间节点路由器连接方案。但在少数子网连接、网络间互访频繁的环境中,最好还是采用三层交换机连接方式。而且还可节省设备投资,因为三层交换机不仅具有满足应用需求的路由功能,还可当作交换机用,连接许多网络设备。
三层交换机怎么设置路由连接
三层交换机与路由器连接方式有3种: 把三层交换机的接口设置为三层接口,并且配置接口IP地址,这时该接口就是一个路由器接口,可以直接在路由器接口上配置同网段的IP地址进行通信; 把三层交换机的接口划分到VLAN 1 中(不需要配置,默认就是VLAN 1),并且配置VLAN 1的IP地址,并且把与该交换机连接的路由器接口设置同网段的IP地址即可; 把三层交换机当二层交换机使用,连接路由器的接口设置为Trunk模式,路由器使用子接口方式划分到不同的VLAN,并进行相应VLAN的IP及封装配置即可,这种方式就是独臂路由器模式。相关文章
