泰克示波器启动后自检正常,但1通道或2通道无法加入信号怎么回事?

互联网 2023-01-05

泰克DPO5054B示波器通电后可以正常开机但是无法正常进入系统,怎么办?

无法正常进入测试系统属于示波器常发的一类故障,一般是硬盘或者主板有问题了。示波器对于工程师而言是比较常用的一类电子测量类仪器。 示波器使用注意事项: 一、严格限制接入信号幅度,有大信号接入示波器时,需要先预估信号电平,并选用合适的衰减器对信号进行衰减,防止大信号烧毁示波器输入通道; 二、示波器探头接入时,宜缓慢均匀用力,避免损坏接插端口; 三、定期检测和保养。每个月,对示波器至少进行一次半小时的加电热机,对泰克示波器做SPC操作。 四、注意使用环境,避免在灰尘过大环境使用设备; 五、爱惜使用,切勿碰摔。 六、注意仪器通道接口静电防护; 七、接口和线缆避免热插拔; 八、探头使用时注意避免拉、拽及

泰克示波器使用方法

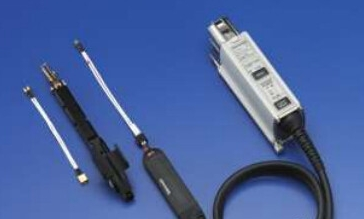

1.探头的电阻要和主机的接口电阻相同,这样才能保证精度。如果要直接测高电压,要用高压探头(高压探头很贵,从几千到几万的都有) 2.Tektronix的示波器还是很容易上手的。 首先,将示波器的电源探头和主机电源线分别正确的连至主机,上电,开机。 此时,你所看到的示波器屏幕显示这空载的波形。将一组(两个)探头接到示波器的自检端子(一般是在屏幕的旁边:右下角位置),看此时示波器输出的波形应该是方波。若方波出现上翘或下翘的尖峰波形,此时需要用示波器自带的塑料瓶口小螺丝刀调解电压探头上的一个小洞里的螺丝,以使波型呈现标准的方波。 准备工组做完后,现在就能使用示波器了。 将电压探头接到你的待测件上,按键

泰克示波器相关问题

如手动调节触发电平也不行,估计是示波器硬件故障,需要修理。

请教师傅们有关泰克TDS220示波器的几个问题

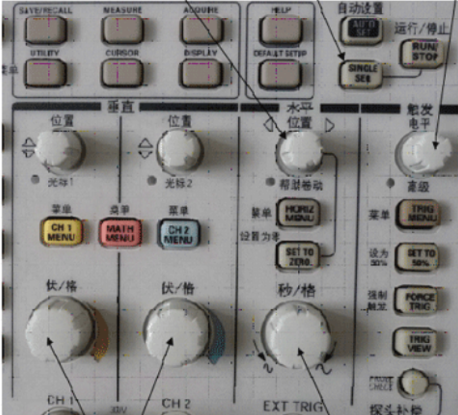

示波器控制面板上有如下功能区: 右上角3个键:分别执行AUTOSET、HARDCOPY、RUN/STOP功能; #61548; MENUS区:该区6个键负责示波器主功能菜单选择; 菜单子项选择区:该区5个键负责显示屏上某一主菜单各功能子项选择;由控制面板最左面一排按键控制; 通道垂直位置及分辨率调节区:通道1、通道2垂直位置与分辨率由VERTICAL区 各键及旋钮选择调节; 通道水平位置及分辨率调节区:HORIZONAL区负责调整水平位置及水平分辨率; TRIGGER区:一个旋钮及4个按键负责对触发作调整。 现以测漂移产生为例说明示波器使用基本操作规范及步骤: 1) 为了防止电击,示波器一定要

示波器自检的步骤是怎样的?

示波器自检的步骤:

第一步:卸下示波器的所有探头、转换器以及信号连接

第二步:打开示波器,热机一刻钟左右。通常温差会影响示波器自校。

第三步:选择主界面菜单进入Utilities,打开二级菜单。

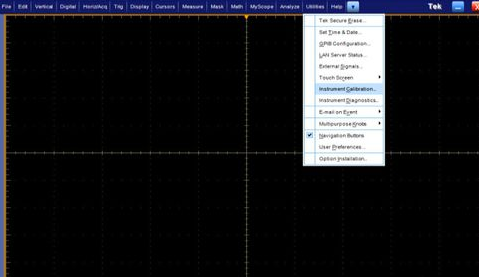

第四步;进入第三步的二级菜单点击“Instrument Calibration”或者类似名字的按钮。

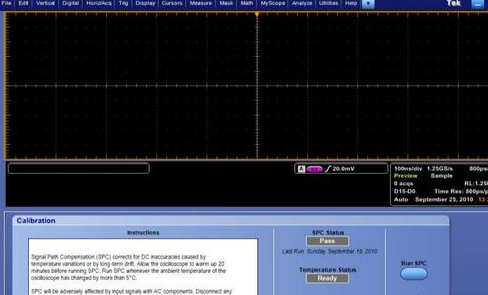

第五步:等待,SPC校准通过之后会显示“Pass”。查看示波器状态,选择运行Run SPC,等待约一刻钟完成。

使用示波器的方法:

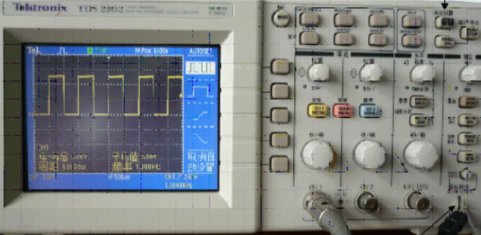

  1. 打开示波器后,先对其作功能检查和探头补偿校准。先将示波器探头(探头上的开关一般设定在X10位置)和地线夹子连接到面板的“探头元件”连接器上,然后按“自动设置”按钮,此时若示波器功能正常,左方屏幕显示1kHZ,电压5V。

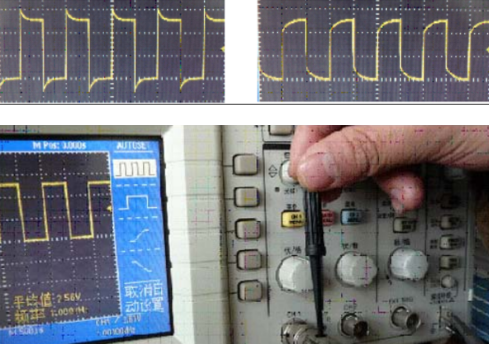

  2. 若显示的方波如图2所示有失真,就要对探头进行补偿调整,左边为“过补偿”波形;右边为“欠补偿”波形。这时可用仪器配的工具进行探头电容调整。

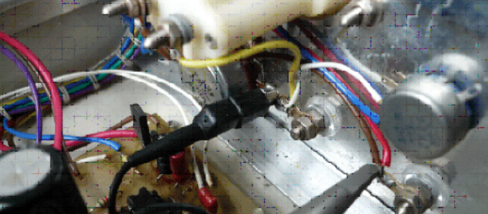

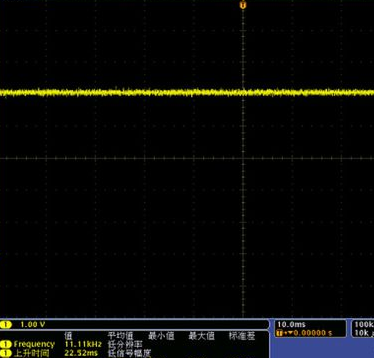

  3. 以一个直流电源开关产生的毛刺脉冲为例,说明非周期性突发脉冲信号捕捉过程,首先把探头接到直流电源上,如图4,选取一固定值,电压设为2V。

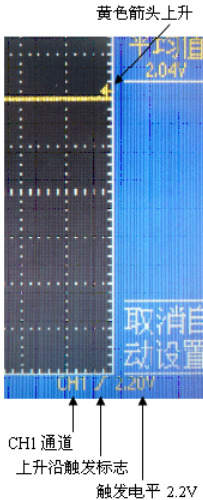

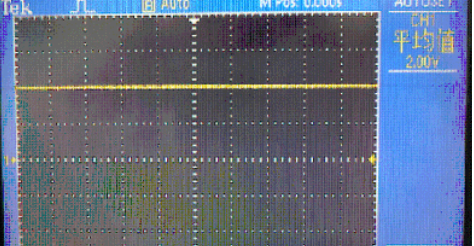

4.调整仪器面板右侧“触发电平”旋钮,,设定捕捉脉冲电平比信号稍高点,这里设高0.2V,在调整仪器面板“触发电平”旋钮的同时,屏幕上的黄色箭头跟着移动,同时屏幕下方显示“2.2V”字样和“上升沿触发”等。

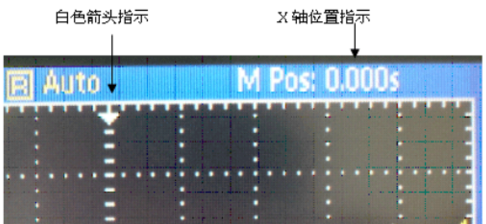

5.调整“水平位置”旋钮,设定捕获突发脉冲在X轴上的位置,此时X轴(时间轴)原点处,同时屏幕上方白色箭头在水平方向作相应移动。

6.然后,按下“单次”主控按钮准备捕获触发 脉冲,屏幕白色箭头示“Ready”字样,表示准备好了。

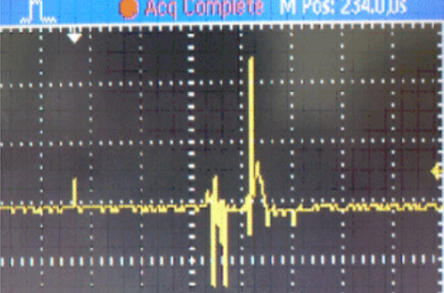

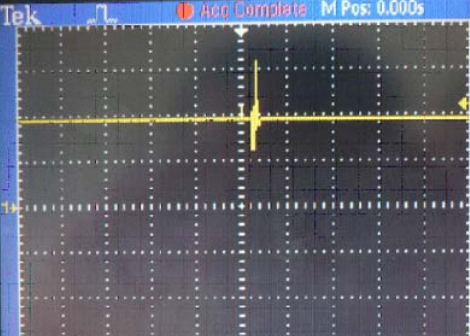

7。将直流电源开关置于“关闭”位置,这时由于开关将产生一个抖动脉冲,这个抖动脉冲即被示波器所捕获,在屏幕白色箭头上方显示“Acq Complete(捕获完成)”字样,并在屏幕上我们能看到原直流电平上有一个尖脉冲。

8.这个被捕获的尖脉冲波形将被示波器保存下来,供我们分析研究,只要调整面板上的“秒格”和“伏格”,即可放大和移动捕获的脉冲波形位置。
