matlab如何用导入的excel数据画零件图

软件 2023-01-17

在matlab上如何导入excel表格然后画图

工具:matlab2018b

1、打开matlab,点击主页下面导入数据,可以导入excel数据,在此将自己命名的huitushuju文件导入:

2、点击打开按钮,即可将数据导入:

3、鼠标选中Varname1所有数据,右键弹出下拉菜单,选择导入所选内容,即可将数据导入matlab工作空间,同理可以将另外两个变量也导入:

4、依次将三列数据分别导入matlab空间如下,在工作空间会看到这三个变量,并知道三个变量的最大值及最小值:

5、在工作空间选中Varname1,右键弹出下拉菜单,可以对该工作变量进行重新命名,删除,绘制各种曲线等等操作

6、在此将其重新命名为X,同理将Varname2和Varname3分别命名为Y1,Y2

7、此时在命令区域,编写如下程序:

plot(X,Y1,'r-');

holdon;

plot(X,Y2,'b-.');

xlabel('时间/s');

ylabel('距离/m');

8、运行该程序,即可绘制所需要的曲线。

在matlab上如何导入excel表格然后画图

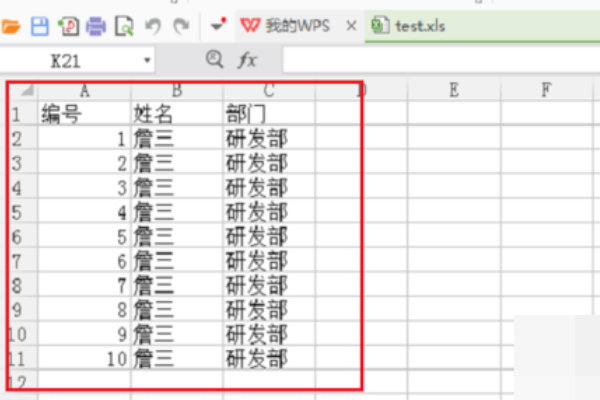

1、第一步我们首先需要找到需要导入的excel表格,这里表格需要是office版的,其它的导入有问题,我们可以使用电脑自带的2003版本office

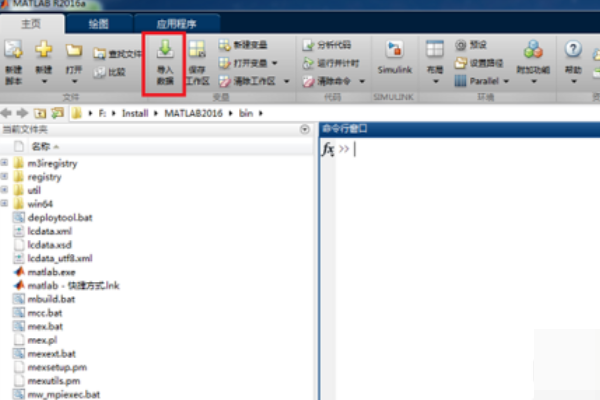

2、第二步我们打开软件,点击上方的导入数据

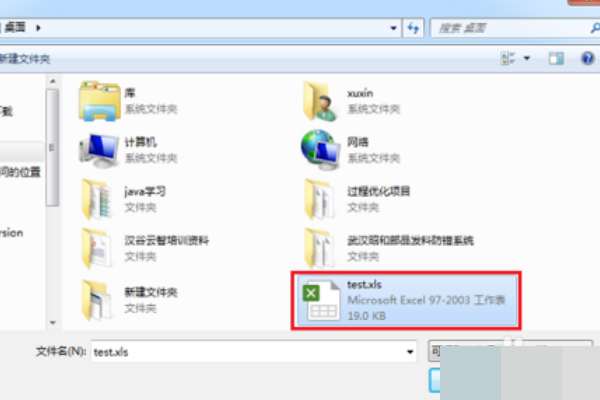

3、第三步点击之后,选择要导入的文件,点击打开

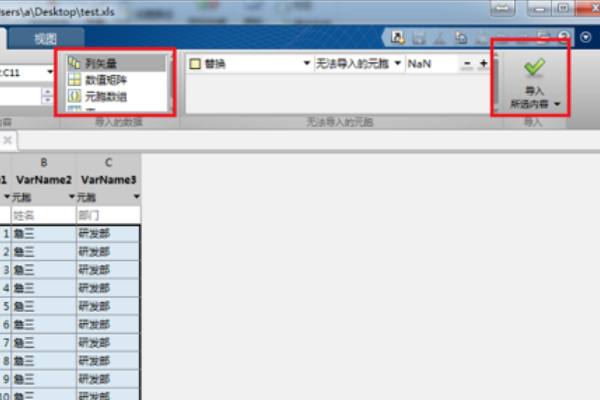

4、第四步等待加载一会儿,进去excel表格导入界面,选择导入成列矢量还是数值矩阵,或者是数组等形式,点击右边的导入所选内容

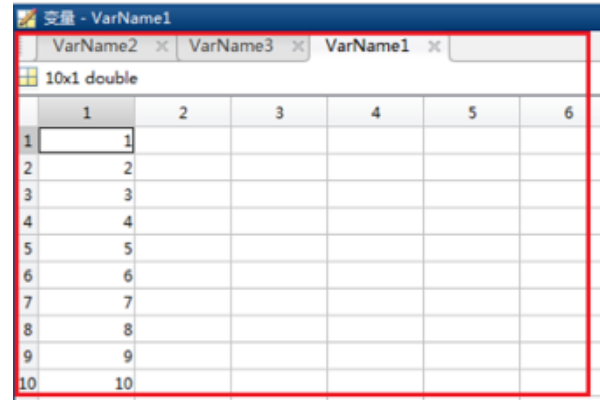

5、第五步我们打开变量,可以看到每一列的数据都被导入到了变量中

在matlab上如何导入excel表格然后画图

matlab的 xlsread() 函数可以将excel数据读入到matlab工作空间,然后就可以根据读入的数据作图。下面给出操作流程: 1、在excel中输入数据,保存文件到matlab的工作目录下,例如 test.xlsx 2、在matlab命令窗口输入以下代码: >> data = xlsread('test.xlsx'); % 读入excel数据 >> plot(data(1,:),data(2,:)); % 以第一行为x数据,第二行为y数据作图3、做图如下所示

如何将Excel中的数据导入MATLAB并在MATLAB中画出图像

excel导入matlab很简单,可以用load,xlsread或tableread,matlab自带的load功能也能导入文件。 例如 a=load('abc.xls'); 把abc.xls文件读入a的矩阵中。 画图则根据需要可以使用plot,line(画2纬图)或plot3,mesh,surf(3纬图)。 例如plot(x,y),画出x和y的变化图,其中x和y是向量

如何将Excel中的数据导入MATLAB并在MATLAB中画出图像

一、步骤如下:

(1)用xlsread()函数就可以读取Excel中的数据。

(2)假设LHMHZ.xls的数据单元格A为x数据,B为y数据,则可以用代码实现来你的要求。

(3)data=xlsread('LHMHZ.xls');% matlab读取Excel中的数据,并赋值给 data 数组。

(4)x=data(:,1); %单元格A的x数据。

(5)y=data(:,2);%单元格B的y数据。

(6)plot(x,y,'r-') %绘出图像。

二、MATLAB和Mathematica、Maple并称为三大数学软件。它在数学类科技应用软件中在数值计算方面首屈一指。MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连接其他编程语言的程序等,主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。
