CAD型材图怎样画可以提高效率

软件 2022-05-11

如何提高cad制图速度和效率

作为一个CAD制图初学入门者，刚开始绘制图纸时，可能没有什么章法，效率也很低，那怎么才能提高一下CAD制图速度呢？除了一些常用的CAD命令需要掌握之外，还要遵循一定的作图原则。接下来和小编一起来看看CAD制图初学入门者该怎么提升绘图效率吧！一、作图原则 1．作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。 2．绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。 3．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。 4．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为

如何提高CAD绘图速度

这个说的是要理解一些常用的CAD命令的完整用法。基本用法是很容易学习并掌握的，但是完整用法就需要仔细学习并多次练习才能掌握的。举个简单的例子：LINE，都知道是画线，你可以用它画出各种方向，任意长短的线，特别是现在用的CAD版本，还可以通过光标的方向来引导线的方向。自从有了中文版后，帮助文件你有没有经常看看？那可是个好东西。只有深刻理解了常用CAD命令的各种用法后，才能在画图的时候选择最快最简单的画法。二、多练习。这个的原因就是很简单了，所谓熟能生巧嘛，你得先熟了才能变巧，巧了才能快嘛。三、学会定制CAD。 CAD的定制对于一般人来讲主要意味着两个方面：一是对ACAD.PGP编辑、二

如何提高cad绘图的效率？

我用CAD也好几年了,影响工作效率最重要的我认为是以下几点: 首先最重要的是你对所工作的内容或者说你的专业的精通程度.这是最重要的,很多时候如果我对我所做的东西,如果我不清楚它的结构要素的话,那绘图是肯定是最慢的. 其次是做图的方法,说到方法,可以说是各有各的不同,专业的不同,行业的不同,最会有不同的做图方式.就拿做工程图来说吧,我这个行业一个产品的工程图有几十到上百张,也就是说一个文件里会有几十个图.最快做完这些图的方法就是先做好整个产品的三维图,然后跟据三维图直接生成每个部件图,外观图,装配图,材料表还是要另外做.这样做的方法是最快的,出错率也是最小的.但缺点是CAD的三维建模还不强,复杂

如何提高CAD画图的效率?

所谓扩展工具，实际上是为用户设计并随CAD一起免费提供的实用工具库。国产CAD，例如浩辰CAD提供的扩展工具比AutoCAD更丰富，在AutoCAD基础上增加了大量实用工具。扩展工具在图层管理、对象选择、尺寸标注样式的输入/输出、图形的编辑修改等众多方面对CAD进行了功能扩展，使用起来方便快捷，故能明显提高你绘图的工作效率。确认AutoCAD安装时选择了Expresstools，浩辰CAD等国产CAD安装时扩展工具会自动安装上。四、打开或关闭一些可视要素图形的复杂程度影响到CAD执行命令和刷新屏幕的速度。打开或关闭一些可视要素（如填充、宽线、文本、标示点、加亮选择等）能够增强CAD

怎么才能提高cad制图速度？

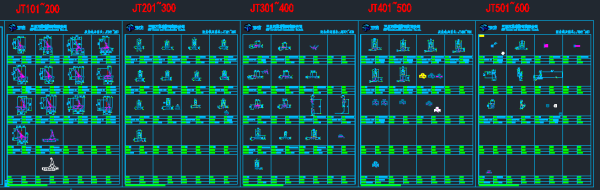

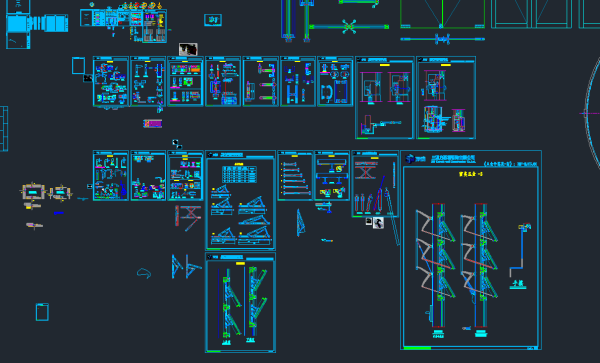

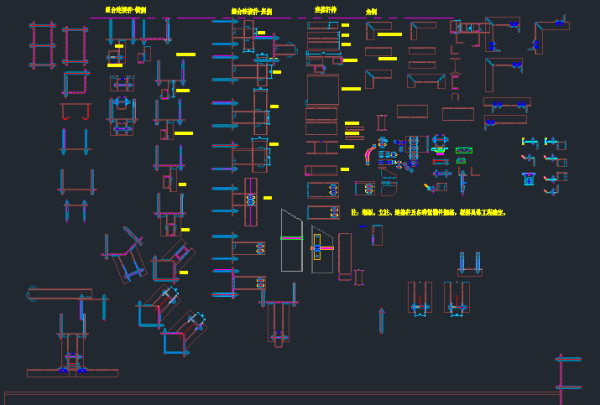

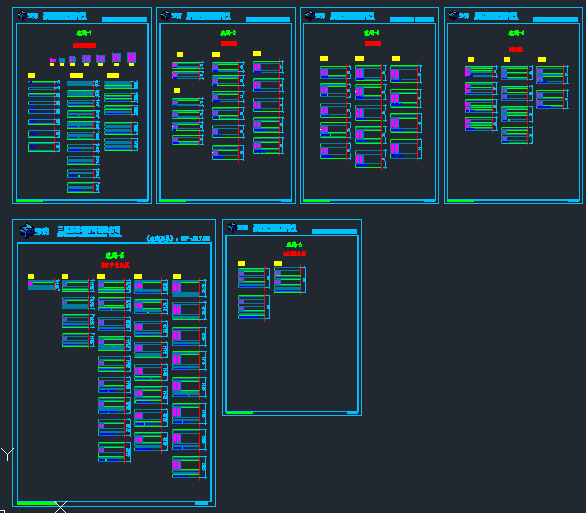

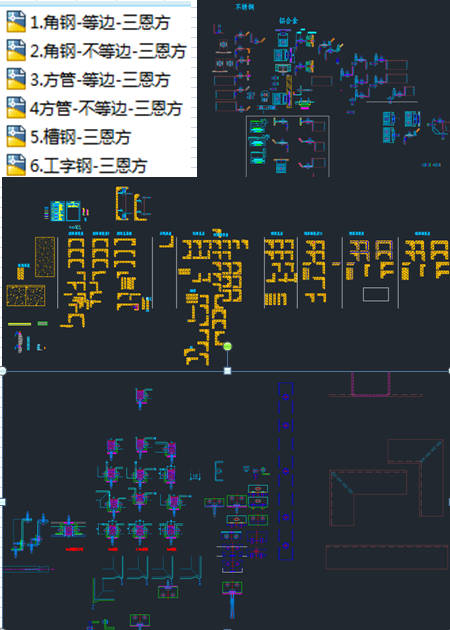

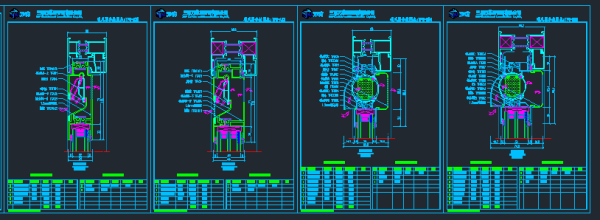

还是不熟练，我以前也是这样，干了近二十年一直没用快捷键（啃R14英文版本CAD书籍时养成的坏习惯），从三、四年前才开始用，熟练后，确实比以前效率提高了40%都不止。但和三十多岁的年轻人比，他们快捷键比我熟练得多，但作图效率和质量还是没我高，尤其工艺复杂的图纸，他们几乎上不了手。作图经验和技巧是一方面。有自建动态图块库，才是王道，这一点，至少在我们这个专业设计圈，没发现比我更专业的。

他们网上下载和收集的图块，杂七杂八的大杂烩，在我眼里都是浮云

快捷键和作图速度再怎么熟练，达到一定程度就遭遇瓶颈，有了齐全图块作图的效率，就好比SolidWorks机械设计软件：别人还在画草图，我这边已经在装配了，都是原创图块

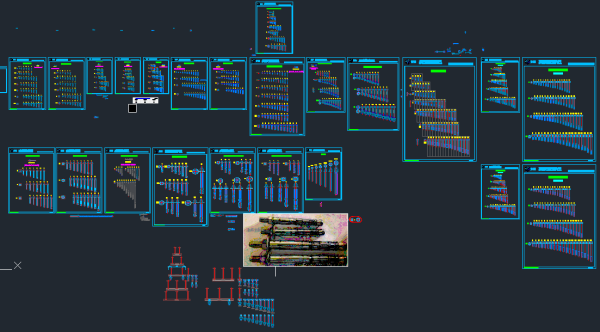

门窗幕墙配件：手摇开窗器、电动螺杆、各种自动门等都是旋转+拉伸的动态图块
