CAD画图倒角的长度怎么算

软件 2023-03-12

cad如何根据斜边长度倒角

  1、在工具栏中选择倒角工具,也可以输入命令,cad倒角快捷键是“cha”。

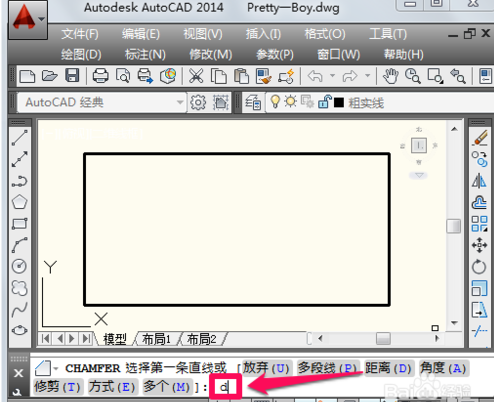

  2、选择倒角工具后输入“d”(设定倒角距离),然后按回车确定。

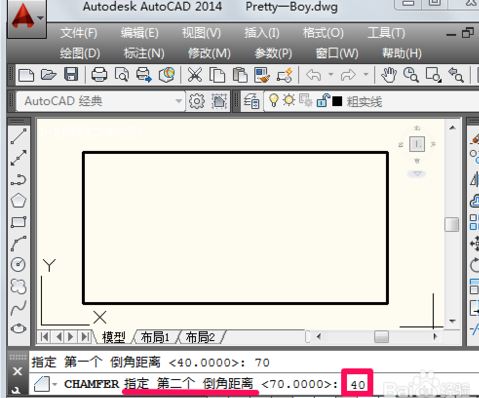

  3、输入第一个倒角距离,这里输入70,按回车键确定。输入第二个倒角距离,这里输入40,按回车键确定。

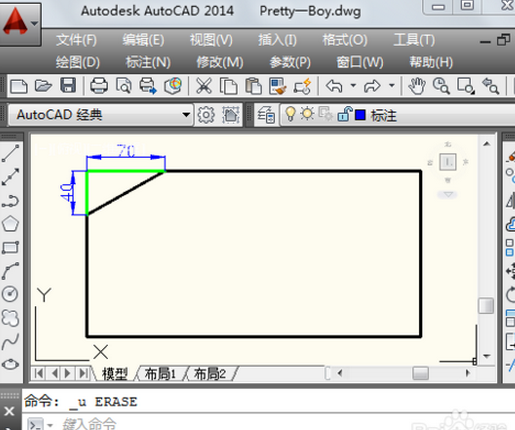

  4、这时点击图形中第一条线(倒角距离为70)和第二条线(倒角距离为40)。此时cad倒角就已经画好了,用绿色线补齐然后标注尺寸给大家看一下。



cad倒角怎么用

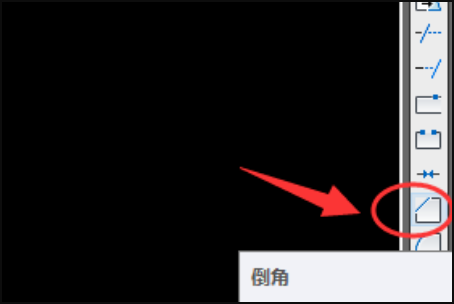

1、单击【修改】工具栏中的【倒角】按钮或者命令行:在命令行中输入CHA。

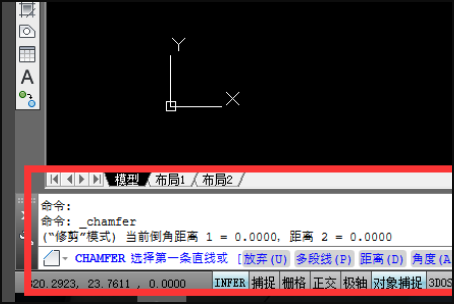

2、点击倒角命令,命令行提示:选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)],若参数设置了,则直接点击第一条线和第二条线直接倒角。若没设置,则需设置参数。

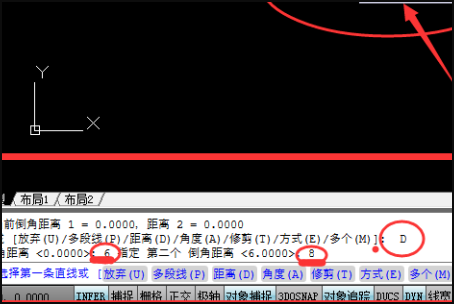

3、参数距离D:输入第一个距离尺寸值6,回车键或空格键确认,输入第二个距离值8,回车键或空格键确认。接着,点击两条边倒角。两个值分别代表两个倒角距离。

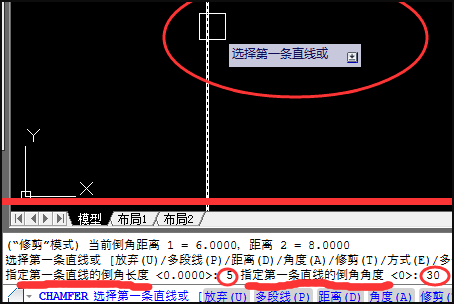

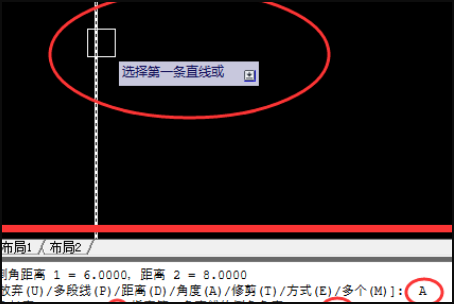

4、参数角度A:选A确认,指定第一条线的倒角长度5,回车键或空格键确认,

5、然后输入角度30,回车键或空格键确认。分别点击两条边。倒角就形成了。倒角角度是30度且一条倒角距离是5。

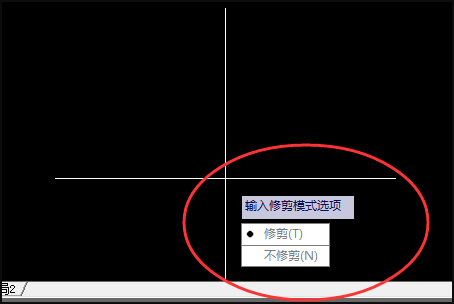

6、参数修剪T:倒角时,选T确认,出现修剪和不修剪两个选项,若输入T,回车键或空格键确认,就是确定修剪,若输入N,回车键或空格键确认,就是不修剪。修剪倒角后,多余的线条不需要。不修剪,倒角后,多余的线条还会保留。

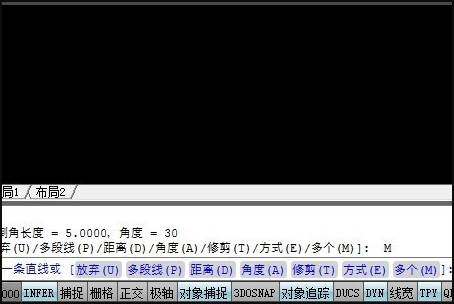

7参数多个M:倒角时,选M确认,可以连续倒角。

CAD画图的倒角怎么用

先要看图形所给的尺寸然后选择倒角方法。倒角命令为CHA,其下子命令距离(D)和角度(A)是经常用的,如果图形告诉你的是C2,那么你就即可以用A 也可以用D,因为C就代表45度。如果是标注了一个30度和一个直角边的尺寸,那么你就要用A了,它会要你指定一个倒角角度和倒角距离。如果告诉的是两个直角边的距离,那就用D。希望能够帮到你。

CAD倒角怎么做

材料/工具:CAD

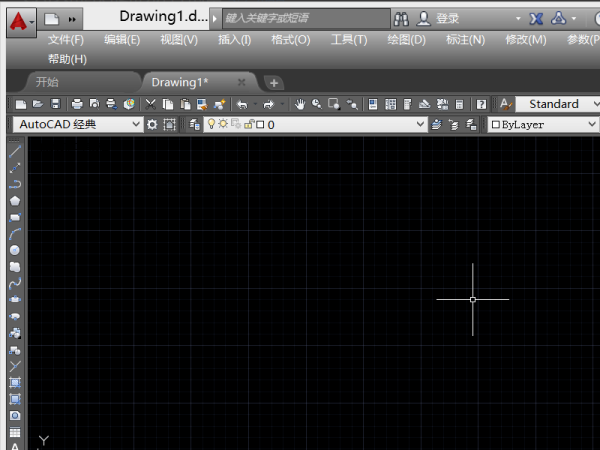

1、打开CAD这款软件,进入CAD的操作界面

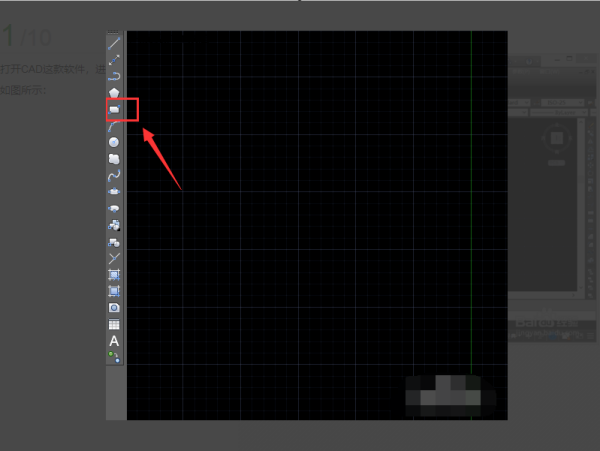

2、打开CAD这款软件之后,在左侧的工具箱内找到矩形工具

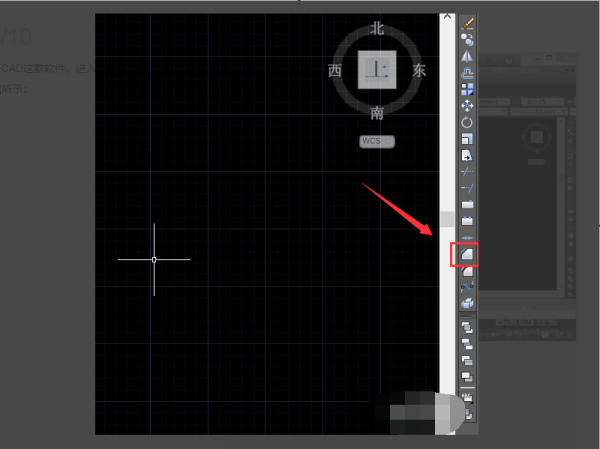

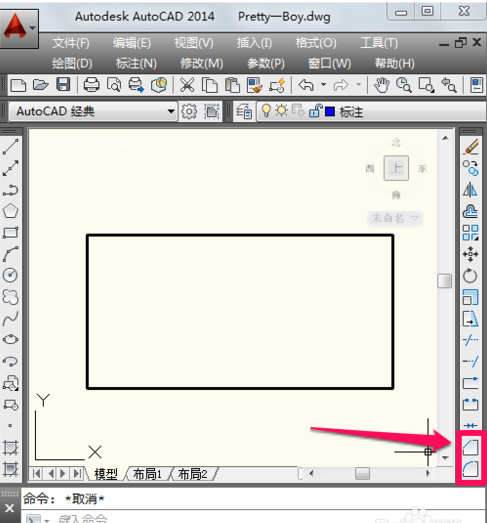

3、使用矩形工具在绘图区里绘制一个矩形,然后在右侧找到倒角命令

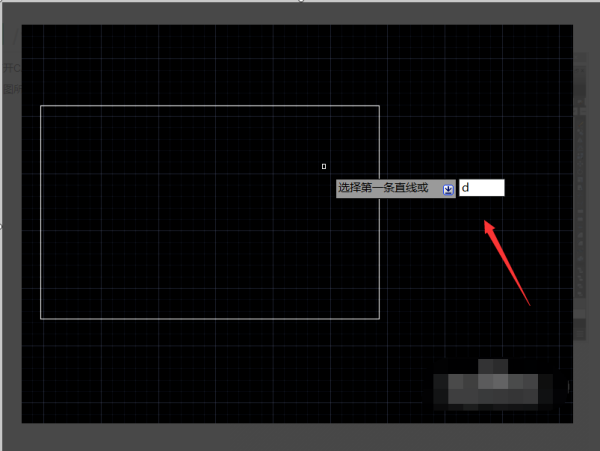

4、选择倒角命令,在提示输入框内输入d命令

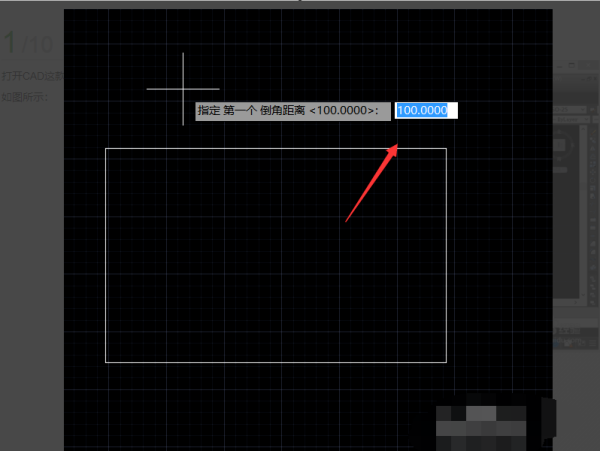

5、输入d命令之后按下回车键提示我们输入倒角的距离,在输入框内输入100

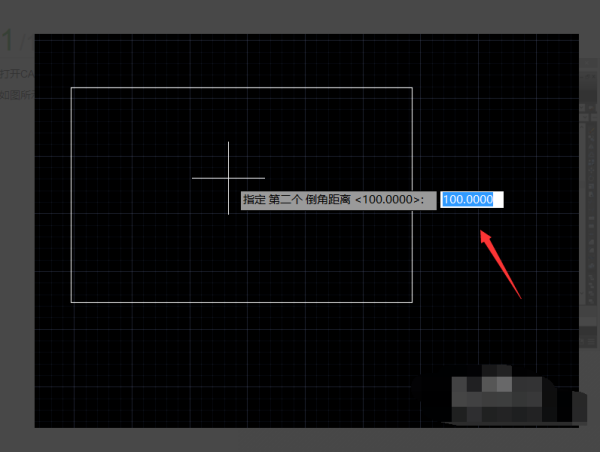

6、输入距离之后按下回车键再在输入框内第二条直线倒角的距离

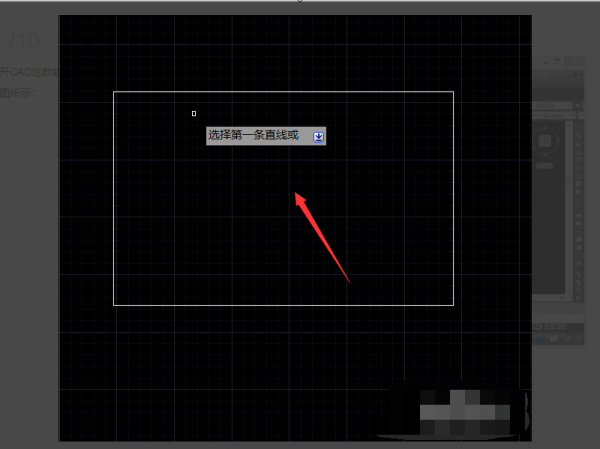

7、输入第二条倒角的距离之后,按下回车键提示我们选择第一条倒角的直线

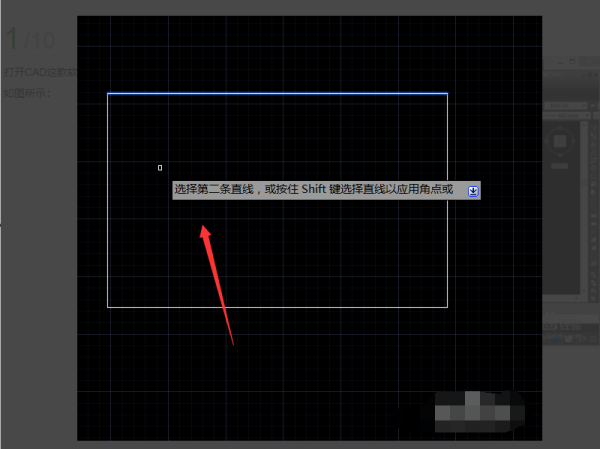

8、选择第一条倒角的直线之后,提示我们选择第二条倒角的直线

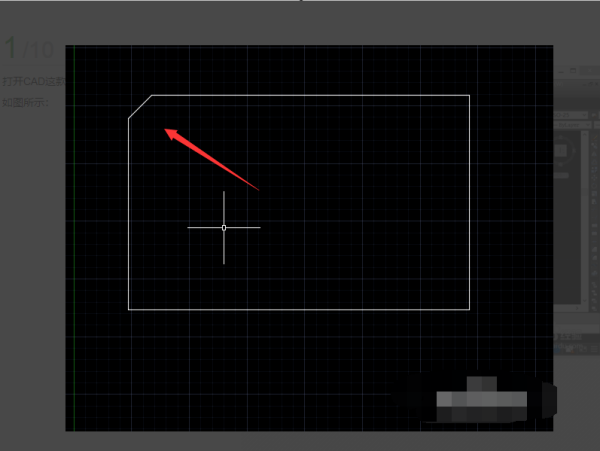

9、选择第二条倒角直线之后我们就得到了倒角

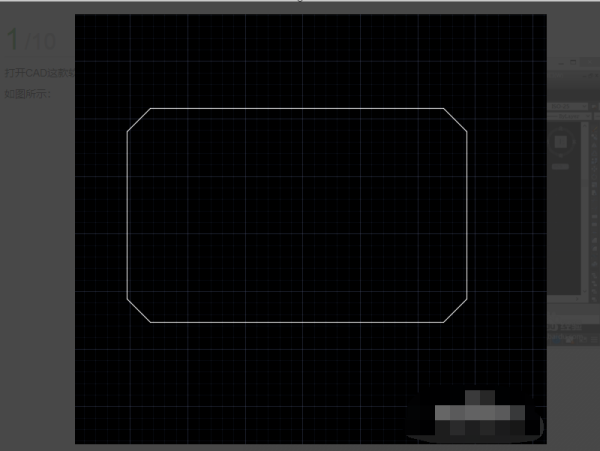

10、按下空格键继续执行倒角操作,将其他的角也进行倒角处理,最后的效果如图所示:

cad倒角怎么标注尺寸

cad倒角标注尺寸方法如下:

打开CAD,在命令栏中输入命令DIM,然后按空格键确定。输入命令之后,再输入L,按空格键确定。确定L命令之后,需要几个点就点几下,然后按空格键确定。画好倒角之后,输入标注文字。输入标注文字之后,直接按回车键确定就可以了,倒角标注就做好了。

cad详细介绍如下:

cad制图是一款制图软件,设计人员利用计算机及其图形设备进行设计工作,cad绘制包括平面图、轴测图和立体图,广泛用于建筑设计、机械设计、土木施工等。cad制图软件是计算机辅助设计(ComputerAidedDesign,CAD)领域最流行的CAD软件包。

它是一个可视化的绘图软件,许多命令和操作可以通过菜单选项和工具按钮等多种方式实现。
具有丰富的绘图和绘图辅助功能。此软件功能强大、使用方便、价格合理,在国内外广泛应用于机械、建筑、家居、纺织等诸多行业,拥有广大的用户群。
