creo图框制作图框时,怎么设置要装载图元的区域

软件 2023-03-16

creo怎么修改图框

修改属性。
在工程图中,选择 表 选项卡,在图形中 框选球标所对应的 bom表,右键属性,在表属性对话框中,选择bom球标 选项卡,在类型中,默认为简单圆,在里面最下面有个 自定义,然后去浏览你的其他符号,但一般没有,你需要在注释选项卡里的符号库去自己创建符号,符号相对应的可变选项中需要键入 \index\,来定义你球标的排序参照。

creo工程图怎么移动图元

右侧工具条上有个按钮是移动。
creo工程图想要移动时选中你要移动的图形,右侧工具条上有个按钮是移动,旋转的可能在箭头下,可以输入移动/旋转量的。

proe工程图中怎样调整图框大小?

我的做法是:1、把电子图版的标准图框保存为DXF文件,存到一个文件件。2、进入proe工程图界面,模版为空,选择图幅(A4或者A3或者其它的)。3、创建视图,设定比例为1:1。(通过设定页面设置项目,保证视图在变色的边框内,如A3图幅放大10倍,先选择A3,然后再选择可变尺寸,将宽度和高度分别*10)4、选择插入导入绘图/数据,选择DXF文件,选择可变页面大小,系统会提示‘是否以缩放以适应格式’点击确定。这时候图形就是1:1的比例了。保存为DWG格式时也是1:1的格式

如何编辑creo平面图图框内容

我录制了一个动态图,大体步骤是这样的,工程图这块内容很多,三两句是说不清楚的,我建议你系统的学习一下!希望对你有所帮助!

CREO2.0 如何把模型转化为工程图

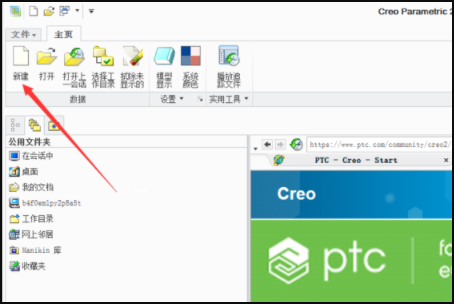

1、首先打开creo软件,点击新建命令。

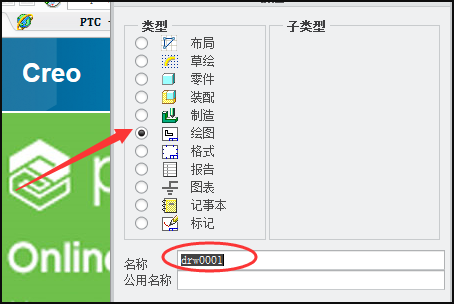

2、然后选择绘图,去掉下方默认模板勾选,输入图纸名称。

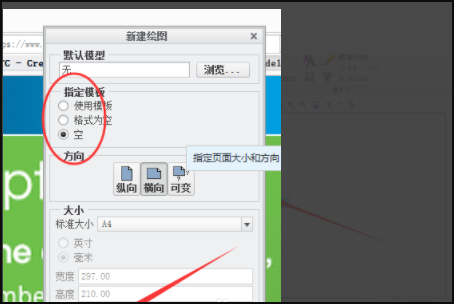

3、然后点击选择自己想要的对应模板,回车确定。

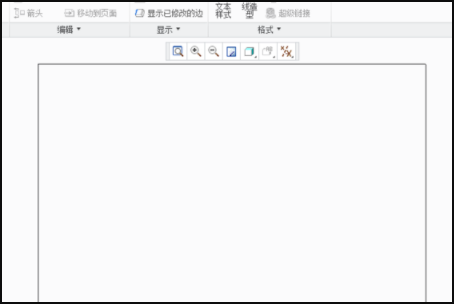

4、然后就会进入工程图界面。

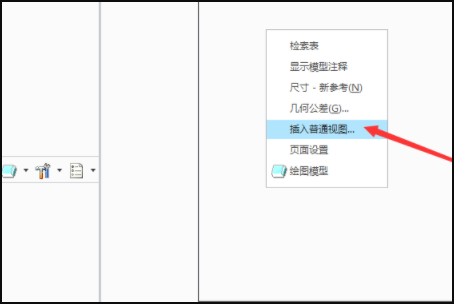

5、然后鼠标右键选择插入普通视图就完成了。


标签:软件 设计 未分类 图框 工程图
