CAD2005立面图统一对齐标注可以吗

软件 2023-04-03

CAD快速标注能对齐标注吗?

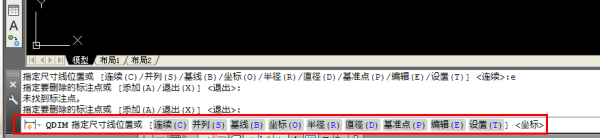

  • cad中快速标注(简命令qdim)是不能用于对齐标注的,对齐标注只能用对齐标注命令(简命令DAL)来完成。但是cad中快速标注可以替代线型标注,半径,直径等。如图所示即是执行快速标注命令后的信息提示,很清楚的可以看到是没有对齐标注这一功能的:


  • CAD中对齐标注主要用于标注斜线段的长度,尤其在CAD的轴测图的绘制中有非常重要的作用,下面是对齐标注的步骤:

1.依次单击“常用”选项卡 “注释”面板 “对齐”。

2.按 Enter 键选择要标注的对象,或指定第一条和第二条尺寸界线的原点。

3.指定尺寸线位置之前,可以编辑文字或更改文字角度:在尖括号内编辑或覆盖尖括号 (<>) 将更改或删除程序计算的标注值。通过在括号前后添加文字可以在标注值前后附加文字。

要使用多行文字编辑文字,请输入 m(多行文字)。在“在位文字编辑器”中修改文字。单击“确定”。

要使用单行文字编辑文字,请输入 t(文字)。在命令提示下修改文字,然后按 Enter 键。

要旋转文字,请输入 a(角度)。然后输入文字角度。

4.指定尺寸线的位置。

如何快速将CAD标注尺寸对齐?

准备工具/材料:装有windows 10的电脑一台,Auto CAD 2018 64位软件。

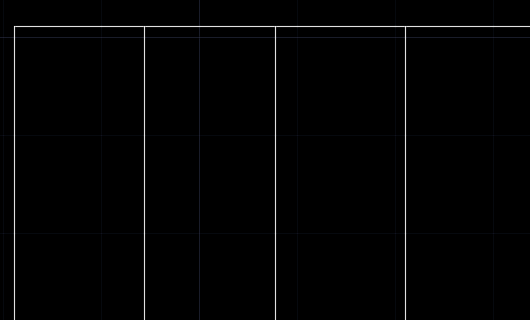

1、有如图所示的一个图形,须将其各个尺寸对齐标注。

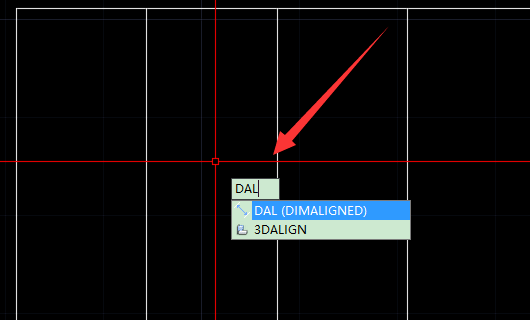

2、首先采用对齐标注,输入快捷命令dal,回车。

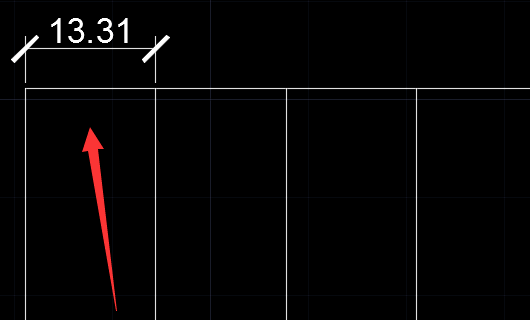

3、标注一段。

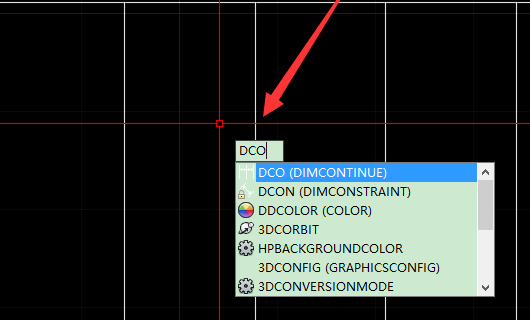

4、紧接着输入快捷dco,回车。

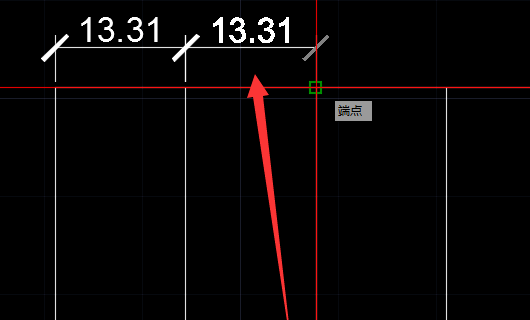

5、这样就可以直接接着对齐标注了。

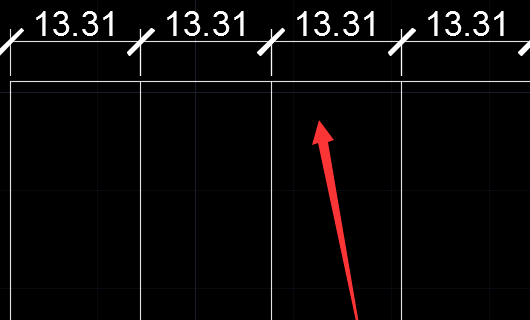

6、成果如下。

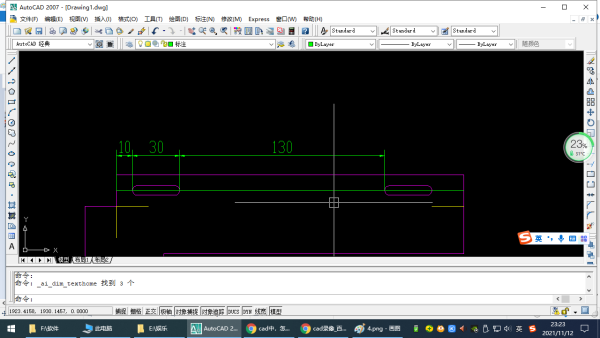

cad中,怎么把连续几个标注快速对齐,如图,我要慢慢调整到同一根线上

CAD多个标注快速对齐方法:

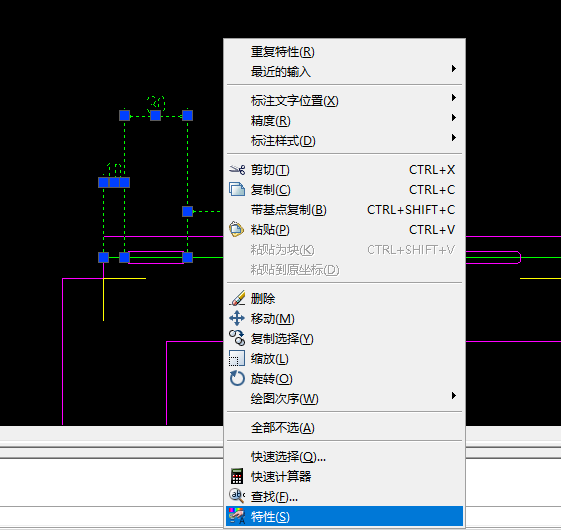

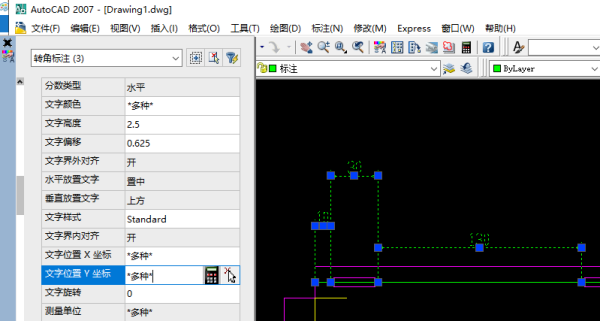

  1. 选中要对齐的标注,右键特性(或者按ctrl+1)

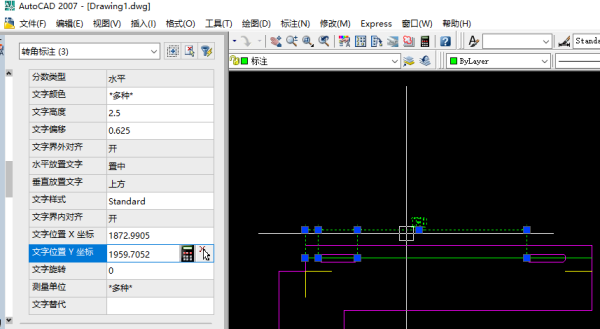

  2. 找到文字位置的x或y坐标,在图上选取位置,(这时所有文字都在同一点)

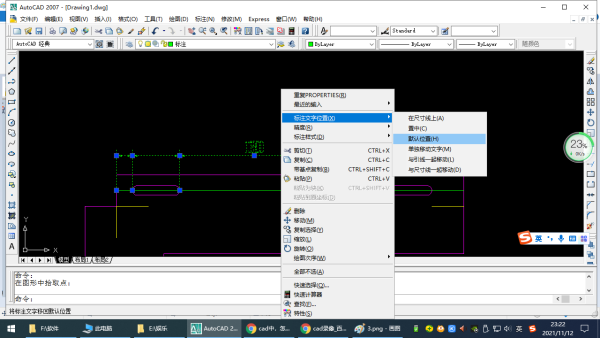

  3. 右键标注文字位置,选择“默认位置

by辉哥

CAD 如何对齐标注

两种方法:一种是把标注打散,在你要对齐的距离处画一根直线采用裁剪功能;另一种是在你要对齐的距离处画一根直线,采用拉伸功能。

如何使cad标注快速对齐

很明显,他用CAD LISP 实现的,属CAD二次开发范畴,直接问他就行了
