中望CAD中：多个视图在相同情况下，可以用一个视图表示吗？

软件 2022-05-14

如何在CAD的同一个布局里显示两个视图

可以通过开启两个视口的方式显示不同的视图，具体的操作步骤如下：

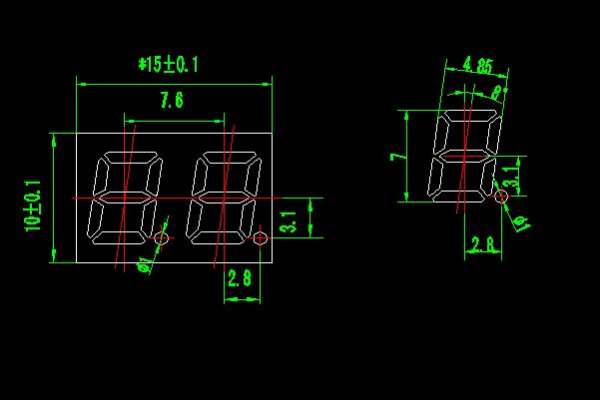

1、打开电脑，打开电脑中的一个CAD文档：

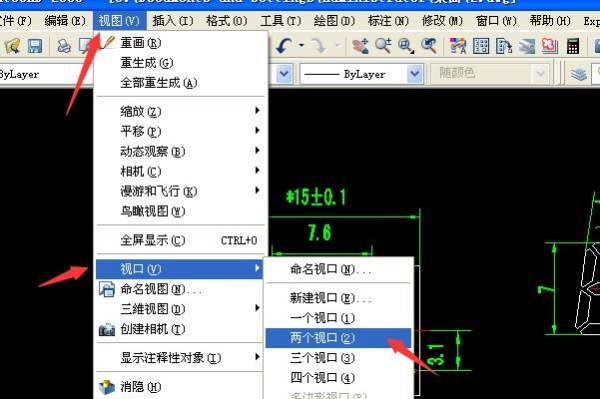

2、然后点击上面菜单栏中的视图，找到视口，然后点击两个视口：

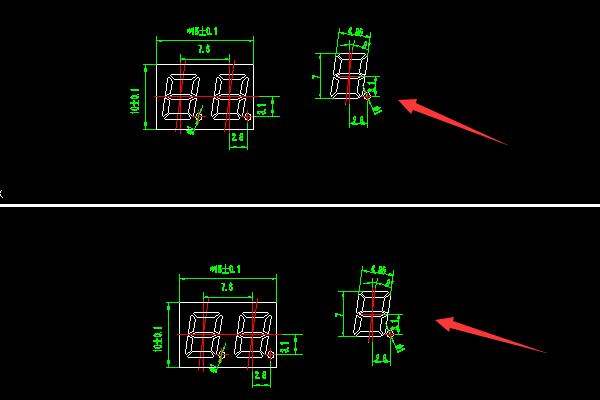

3、这时一个图纸就变成了两个相同的图纸，只需要选中一个图纸，进行视图的切换即可：

cad如何让多个视图显示在同一个窗口里？

1.选择“视图”——“视口”——“两个视口”，回车即可。之后，你想改变哪个视口的内容，就把鼠标放在这个视口下单击，即可进入这个视口编辑。两个视口只是为了对比查看一张电子图中的不同区域方便，实际还是在一张图中。 2.如果你想同时看两张电子图，可以同时打开两张图，均视为一个视口。然后在图纸右上角选择“向下还原”，注意不是CAD软件的“向下还原”而是它下边灰色区域的的图纸“向下还原”，然后手动把你想要看的图拖放到合适的大小和位置，即可以在一个CAD软件中同时看两张以及更多张图。 3.打开多个CAD软件，每个软件中打开不同的图纸，之后把软件“向下还原”，手动拖放到合适的大小和位置，即可以在多个C

怎样把cad里的同意个物体的几个三维视图（俯、左、正、透视）转换在一个视图里

如果这个实体已经生成这几个平面图,那么先转到俯视图,剪切俯视下的平面图,转回正视,粘贴,再转到左视,将左视平面图剪切,转回正视,粘贴.再转到透视即轴测视图,将轴测平面图剪切,转回正视,粘贴. 如果是多个视口合并成一个视口后,同时显示实体的不同视图面,是做不到的.

在打开CAD的时候出现两个一样的视图，如何才能合并？

可以在布局里插入两个视口，因为一个视口只能显示一个视图。 1、输入“UCS”命令，回车，再次回车，这样就是顶视图。 2、输入“UCS”命令，回车，输入“L”，回车，是左视图。 3、在步骤2的基础上，输入“UCS”命令，回车，输入“Y”，回车，输入“90”，回车，是前视图。 4、输入“UCS”命令，回车，输入“M”，回车，可移动坐标位置。
