哪位大神,给解释一下,CAD图上箭头所指的的是什么意思?

你好:表示如下: DPN---施耐得小型断路器; vigi---代表漏电断路器; 2p----表示两路; 20A --- 额定电流20A;

CAD这个箭头是什么意思

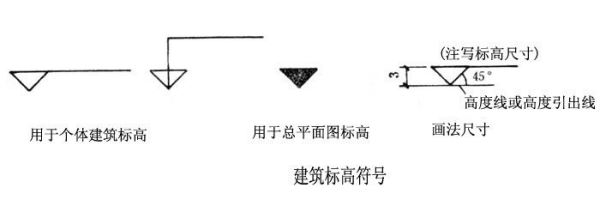

  这是标高的符号,标高表示建筑物各部分的高度,是建筑物某一部位相对于基准面(标高的零点)的竖向高度,是竖向定位的依据。



CAD中的符号以及箭头的意思 求解 急急急几=急

第一张图 表示的意思是 此处11.6米高

第2 3 张图的意思 箭头表示方向,折线表示里面还有东西就不一一画出来,省略掉了。i=6.3%是坡度的意思

第4张图 可以理解为 孔桩 或者为墩子。

第5张图 消防栓。

第6张空心圆 是水管,旁边有横线的看地方是篦子 圆形的。

第7张图 fm1 表示 房门1 1好房门什么的。。

第8张图i=6.1%表示坡度

第9张1 是数字1吧 可能是什么地方的编号。或者是分类。 只有一个1 不好理解~~

cad中,如下图箭头是什么意思

这个表示中央空调的出风口,箭头表示风向,示意侧出风,你画圈的右边是中央空调的进风口,进风口上面是检修口,应该是每个家都有的。

cad图纸里的箭头表示什么含义,弱电里面的,谢谢!

箭头是指线路的走向,箭头对应的方向就是线路的方向
